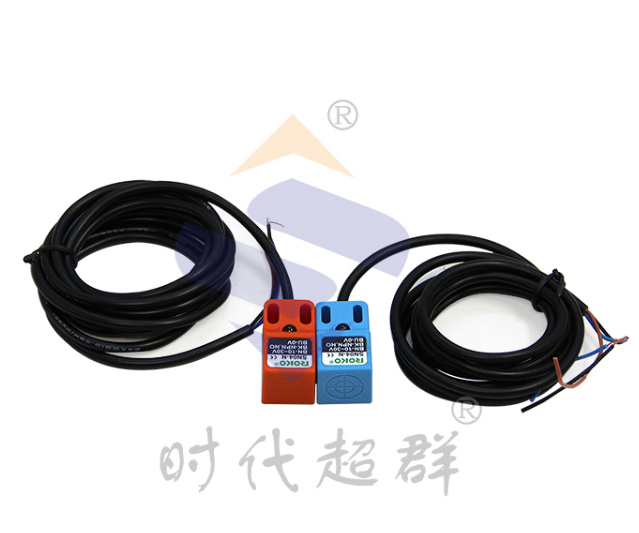

此款是NPN型限位開關，是常開開關。接線為棕色接24V+，藍線接24V-，黑線接控制器的輸入口。具體使用方法：

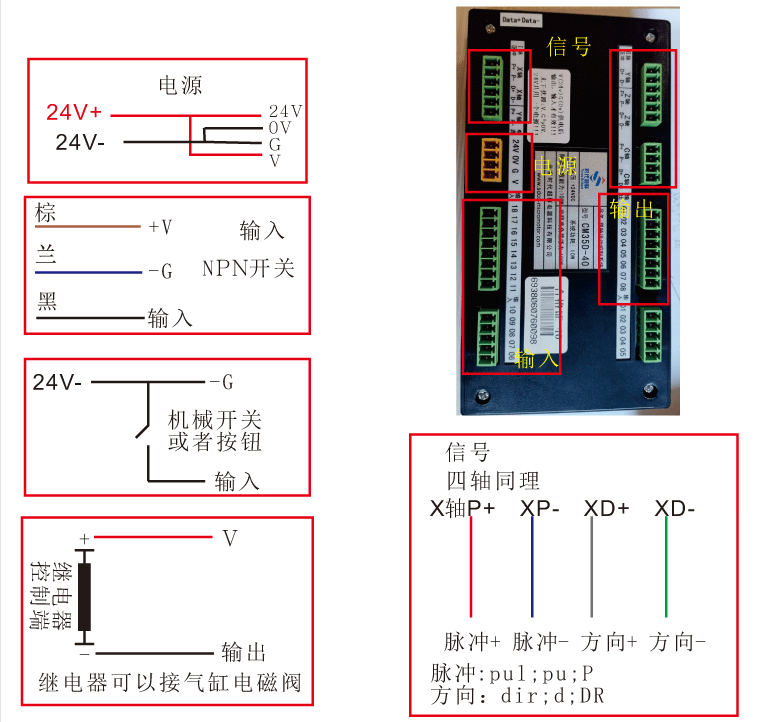

以我司的CM40控制器為例，比如說需要接近開關作為X軸導軌上的正負限位，接線如下：
注意：開關電源必須要24V和V都要接24V+，0V和G都要接24V-，否則輸入口無效
假設正限接輸入口1，負限接輸入口2，通電后首先進入?yún)?shù)這個選項，找到用戶，然后輸入用戶密碼123456按確認鍵登錄，接著按控制器的I/O鍵進入io設置，找到X軸正限，把禁止設為有效，把口后面的數(shù)字設為1，X軸負限設為有效，口后面的數(shù)字設為2，按確認鍵保存，這樣正負限就設置完成了
