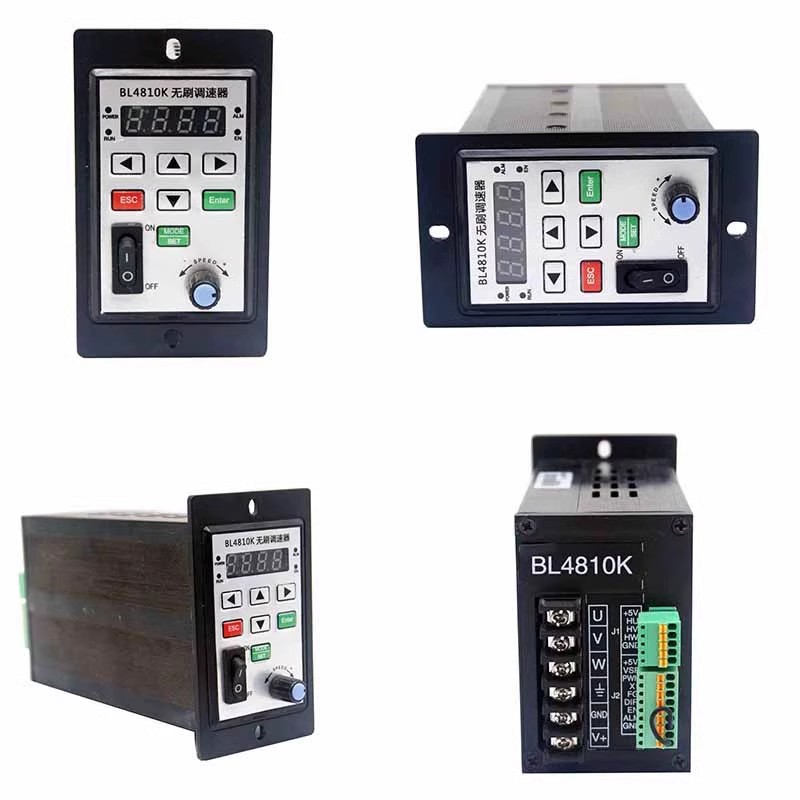

ZM-BL4810K 直流無刷電機調速器是我公司推出的，針對小功率無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在 10A 以下，電源電壓在 DC18V~50V 以內（典型應用 DC24V、36V、48V）的任意一款低壓有霍爾或無霍爾傳感器 的三相直流無刷電機，并具有大電流工作時溫度低的特點。 功能概述本產品可以實現以下功能： （標準出廠默認設置為方波有霍爾開環模式） 1. 方波有霍爾速度開環運行 2. 方波有霍爾速度閉環運行 3. 方波無霍爾速度開環運行 4. 方波無霍爾速度閉環運行 5. 恒扭矩開環模式運行 6. 恒扭矩閉環模式運行 以上功能用戶可在面板上進行自主設置。 注：無霍爾運行時，無方向控制功能。 今天為大家介紹一下ZM-4810K如何設置轉速，限速只需三步操作： 第一步：設置閉環模式： L，開環/閉環控制模式設置 第二步：設置極對數 U ,極對數設置 第三步：設置所需的轉速值 A，轉速設置 限速設置操作說明書如下：

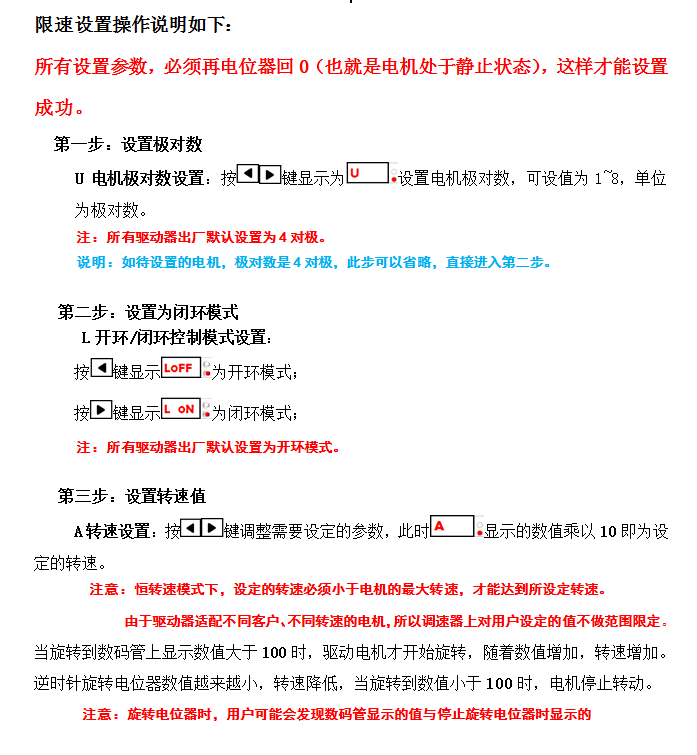

所有設置參數，必須再電位器回0(也就是電機處于靜止?fàn)顟B(tài))，這樣才能設置成功。
第一步:設置極對數
U：電機極對數設置: 按鍵“⇔”顯示為“U”設置電機極對數，可設值為1~8，單位為極對數。
注:所有驅動器出廠默認設置為4對極。
說明:如待設置的電機，極對數是4對極，此步可以省略，直接進入第二步。 第二步:設置為閉環模式
L:開環/閉環控制模式設置: 按“←”鍵顯示“LOFF”為開環模式; 按“→”鍵顯示“LON”為閉環模式;
注:所有驅動器出廠默認設置為開環模式。 第三步:設置轉速值
A:轉速設置:按“⇔”鍵調整需要設定的參數，此時"A"顯示的數值乘以10即為設定的轉速。
注意:恒轉速模式下，設定的轉速必須小于電機的****轉速，才能達到所設定轉速。
由于驅動器適配不同客戶、不同轉速的電機，所以調速器上對用戶設定的值不做范圍限定
當旋轉到數碼管上顯示數值大于100時，驅動電機才開始旋轉，隨著數值增加，轉速增加。逆時針旋轉電位器數值越來越小，轉速降低，當旋轉到數值小于100時，電機停止轉動。
注意:旋轉申位器時，用戶可能會發現數碼管顯示的值與停止旋轉電位器時顯示的
