時代超群兩相低壓步進電機月控制器如何接線(CZZ)
2024年5月9日

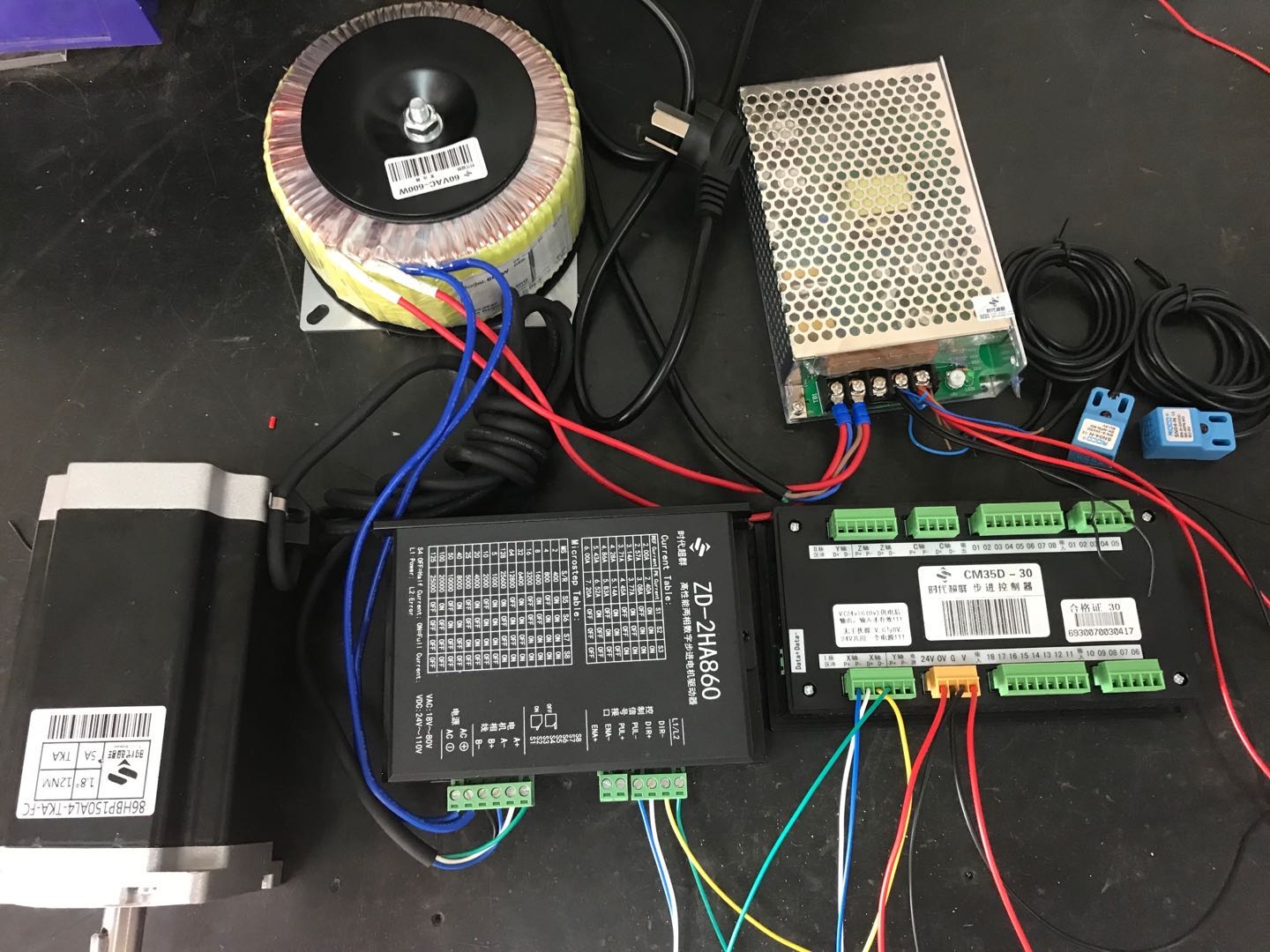

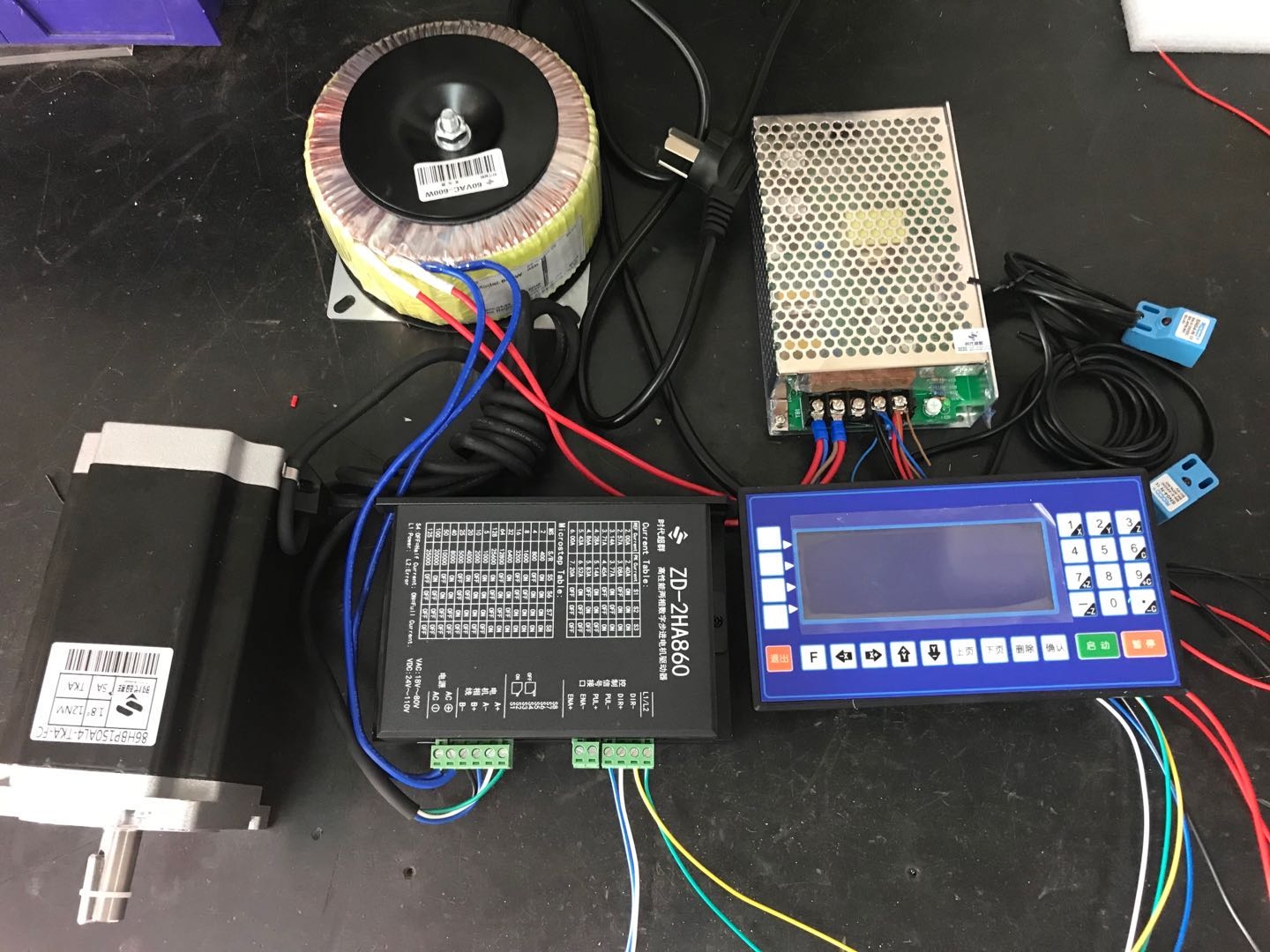

有些客戶在采購產品時會問接線難不難,其實不難,實在不想自己接線,我們也可以在發貨前幫客戶接好線再發貨,客戶收到貨后可以直接使用,下面圖中就是86電機與控制器 開關電源的接線方法。兩相步進電機



怎么接線是要需要掌握方法的:

  1. 電機和驅動器的接線方法:  電機線有4根(白綠藍黑),分別接驅動器的A+ A-  和 B+ B- ,怎么對應呢,只要記。 白綠接同一相,藍黑接同一相。(如下圖所示)

    只要線序沒錯,隨便接A 或 B相都行,只是旋轉方向不一相,這也就是經常會說把A B 相的線換一下,可以讓電機旋轉的方向改變。

  2. 驅動器和控制器的接線方法:先看一下控制器有沒有公共端,如果有公共端,就會存在共陰和共陽接法。

    這次客戶購買的CM35D 沒有公共端,可以不需要考慮共陰共陽接法, 直接找到驅動器的脈沖+- 和方向+-,對應接到控制器的X軸 P+ - 和 D+- 如圖:



  3. 電源線怎么接,如上圖所示,

    三孔插頭電源線有零,火,地線,對應接到開關電源的L,N,GND.

    60V變壓器給驅動器供電,24V開關電源給控制器供電(務必記住控制器只能接24V,不能接到60V)。

    變壓器是交流的,驅動器860可接交流,電源不分正負。

    控制器接電源要注意,黃色端子兩邊接電源正,中間兩個接電源負,如上圖。

  4. 限位開關怎么接,如圖,限位開關的線有棕,藍,黑, 記。鹤卣{負黑信號。 棕色接電源正,藍色接電源負(24V),黑色接控制器的輸入端口。

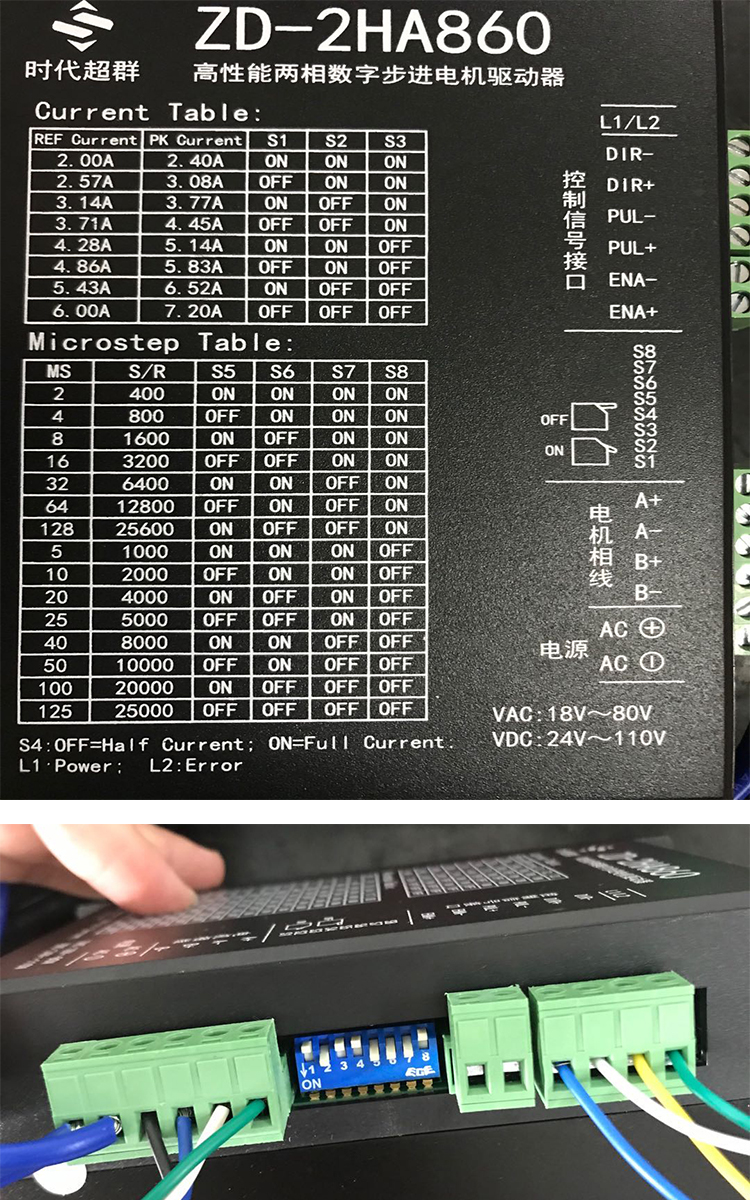

  5. 檢查線接好了,在電機運行前還要把驅動器的電流和細分撥碼開關設置好,不然電機不轉或轉得慢。撥碼開關對應驅動器上的表格數字設置,如下圖:
