DKC-1A 是一款經濟型步進電機控制器。該控制器使用進口原裝高速智能芯片做為平臺，軟件上秉承了原DKC-1 的穩定性，可靠性和強抗干擾性。適用于各種環境惡劣的工廠現場。同時增加了一些功能，使得控制器更加得實用，方便。該控制器適用于傳感器控制的往返運動控制，定長控制， 速度控制等。 1.超寬電壓輸入：DC6V-32V 2.多重保護功能：有反接保護，過壓保護，過流保護 3.調速性能：板載調速和外接調速智能自動切換 4.加減速：****化的S 型加速，有立即停止功能 5.輸出頻率：****可輸出20KHz 脈沖頻率。 6.輸入輸出：輸入全部光耦隔離，輸出為負脈沖。輸入信號低電平有效。
此驅動有四款功能： 1.自動往返模式：該模式控制器觸發啟動后（公共端和啟動輸入端碰一下），電機會在正轉限位與反轉限位之間自動來回運動。直到觸發停止輸入。 2.單次觸發模式：該模式觸發啟動后，電機正轉當碰到正轉限位后電機停止，如果再次觸發啟動電機會反轉，當碰到反轉限位后電機停止。再次觸發啟動電機重復正轉如此循環。 3.單次往返模式：該模式觸發啟動后，電機正轉，當碰到正轉限位后停止，接著開始反轉，當碰到反轉限位后電機停止。 4.點動模式：?jiǎn)?dòng)端與公共端連接正轉，放開停止；停止端與公共端連接反轉，放開停止

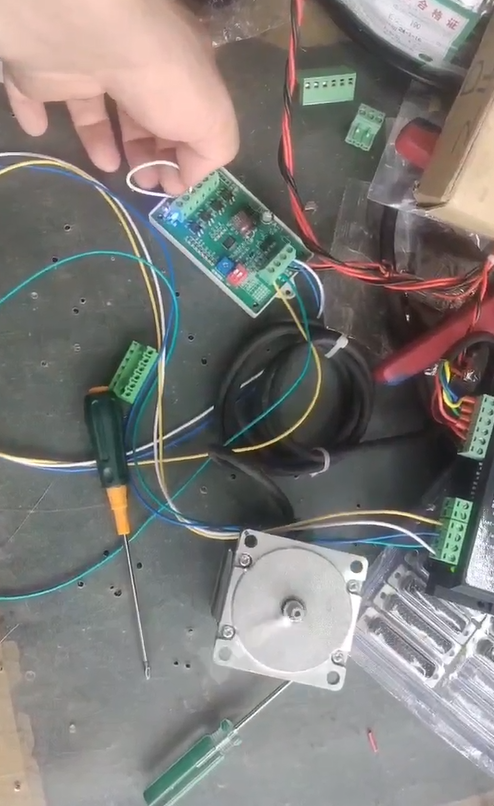

今天簡單介紹一下最常用的測試功能，點動模式

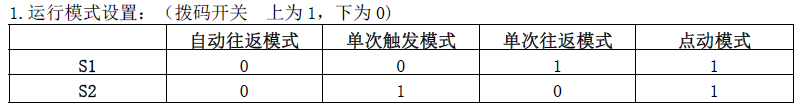

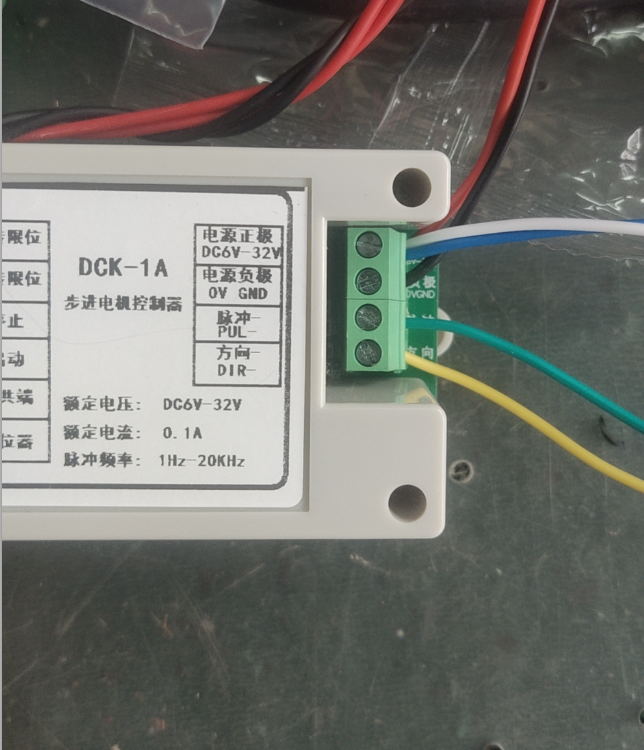

把S1S2到打到上邊（撥碼開關上為1，下為0） 驅動接線如下

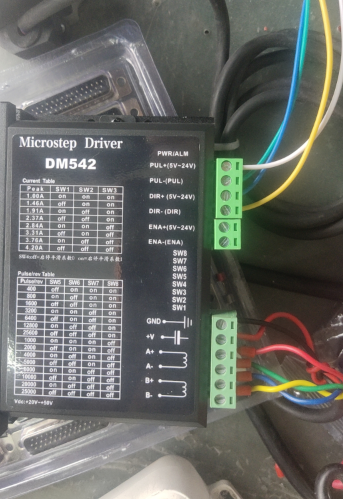

該控制器為通用型步進電機，伺服電機控制器。一般的步進電機驅動器，伺服電機驅動器可以匹配 使用，不受電機大小都可以控制的。 不同的電機驅動器端口標記不同，但是接口功能相同。 EN=ENA=PREE 使能 PUL=PULS=CLK 脈沖 DIR=CW=CCW 方向 驅動器PUL+和DIR+接電源正極+24V 控制器PUL- 接驅動器脈沖輸入端（PUL-,PULS-,CLK-） 驅動器DIR-接驅動器方向輸入端（DIR-,CW-,CWW-） EN+,EN- 這一般是空著不接。

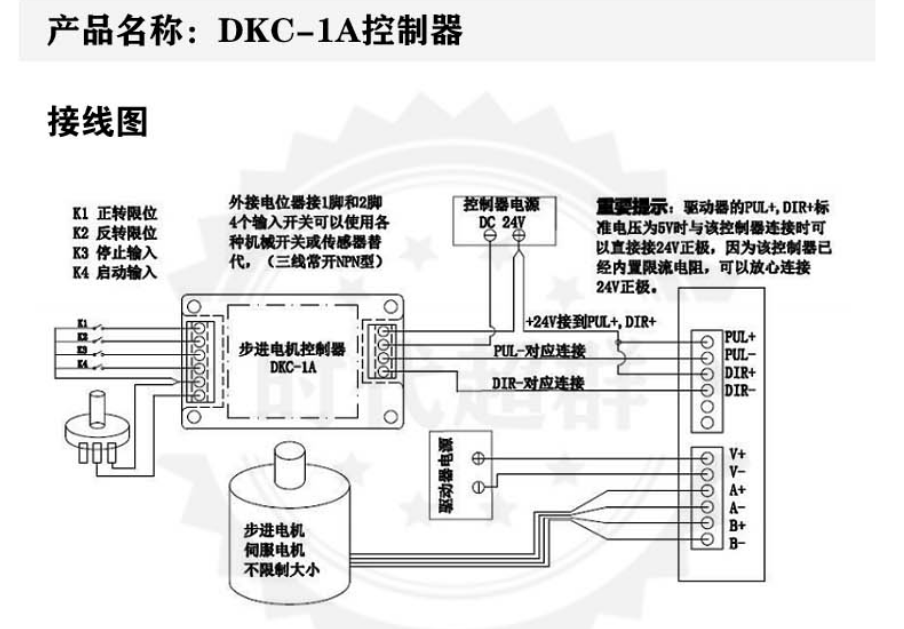

電源+和電源-接24V電源，正負不要接反。綜合接線圖如下：
