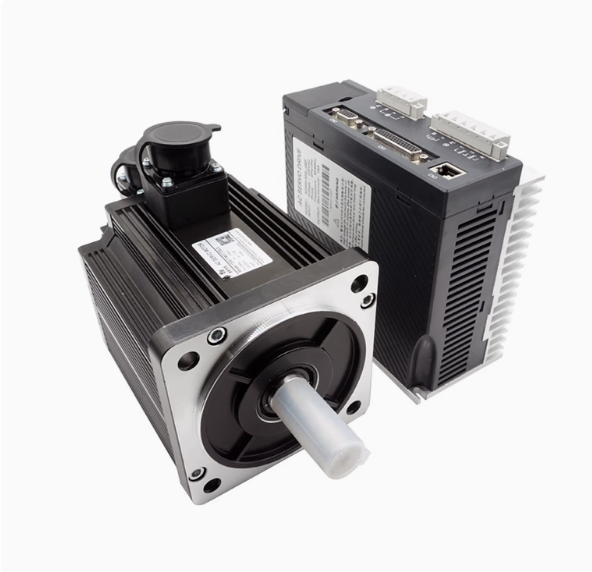

伺服電機有多種控制方式，包括位置模式、速度模式和轉矩模式等。這些模式根據不同的應用場合和需求，可以提供精確的位置、速度和力矩控制。具體分析如下： 位置模式:
1.原理：位置模式通過接收外部脈沖信號來控制伺服電機的轉動角度和速度。PLC或其他控制器發送脈沖，驅動器解釋這些脈沖以確定移動距離和速度。 2.應用場景：這種模式適用于需要精確定位的場合，如直線伺服模組、機械手臂等。在這些應用中，停止位置的準確性對整體性能至關重要 力矩模式： 1.原理：轉矩模式通過設定電機輸出轉矩的大小來實現控制。這可以通過外部模擬量輸入或直接賦值來實現。例如，如果10V對應5Nm轉矩，則設定5V時，電機輸出2.5Nm的轉矩 2.應用場景：轉矩模式適用于需要恒定轉矩的應用，如繞線機、拉光纖設備等。這些應用中，材料受力需要隨著纏繞半徑的變化而調整，以確保受力恒定。 速度模式： 1.原理：速度模式通過模擬量輸入或脈沖頻率來控制電機的轉速。與位置模式不同，速度模式不涉及位置的精確控制，而是通過調整輸入信號來調節電機的速度。 2.應用場景：這種模式適合對速度有要求，但位置精度要求較低的設備。例如，在輸送帶、飛剪等應用中，保持恒定速度比到達特定位置更重要。 1.電流環：最內環，通過檢測輸出電流進行負反饋調節，實現對電機轉矩的精確控制。 2.速度環：第二環，通過編碼器信號進行負反饋調節，控制電機的轉速。速度環的輸出直接作為電流環的設定。 3.位置環：最外環，通過檢測位置信號進行負反饋調節，實現精準定位。位置環的輸出作為速度環的設定。
