直線模組有幾種叫法，線性模組、直角坐標機器人、直線滑臺等，是繼直線導軌、直線運動模組、滾珠絲桿直線傳動機構的自動化升級單元�？梢酝ㄟ^(guò)各個單元的組合實現負載的直線、曲線運動，是輕負載的自動化更加靈活、定位更加精準。就當前廣泛使用的直線模組可分為2類型：同步帶型和滾珠絲桿型。今天就帶大家看壯雄制造的同步帶直線模組 。

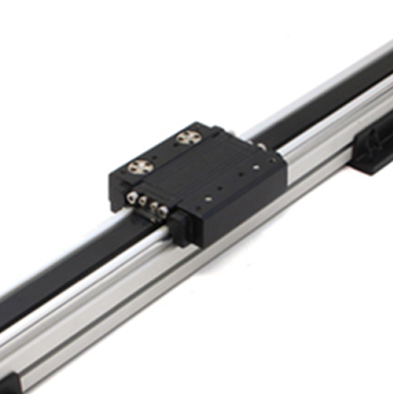

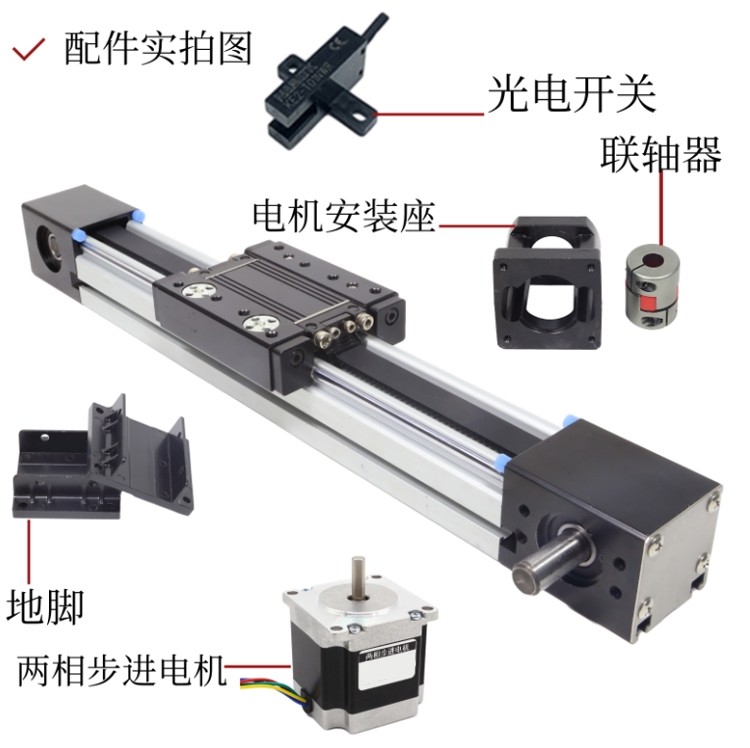

同步帶模組同步帶型直線模組主要組成由： 皮帶、直線導軌、鋁合金型材、聯軸器、馬達、光電開關等。 同步帶型的工作原理是：皮帶安裝在直線模組兩側的傳動軸，其中作為動力輸入軸，在皮帶上固定一塊用于增加設備工件的滑塊。
當有輸入時，通過帶動皮帶而使滑塊運動。通常同步帶型直線模組經過特定的設計，在其一側可以控制皮帶運動的松緊，方便設備在生產過程中的調試。 它的特點是速度快，行程長，一般精度在±0.04mm左右。適用于精度低但速度快的自動設備，不推薦用于大負荷的z軸。如包裝、搬運、噴涂等自動化設備均采用。

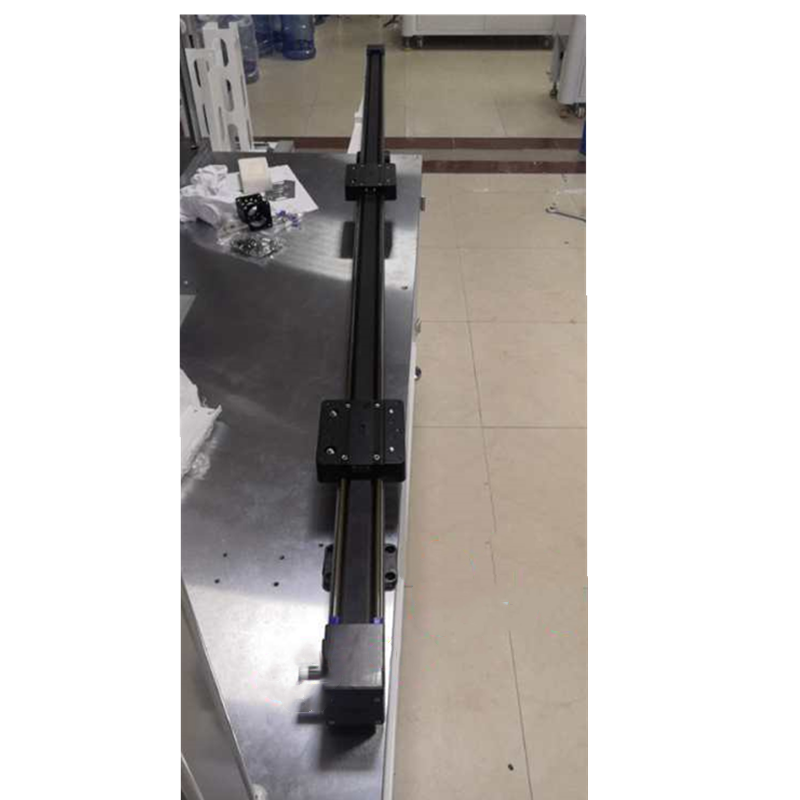

隨著機械行業的發展，同步帶模組的應用也隨之變得廣闊，作為生產廠家，也為不同的客戶提供所需的定制服務（如圖為客戶定制雙滑塊60皮帶模組實物圖）；

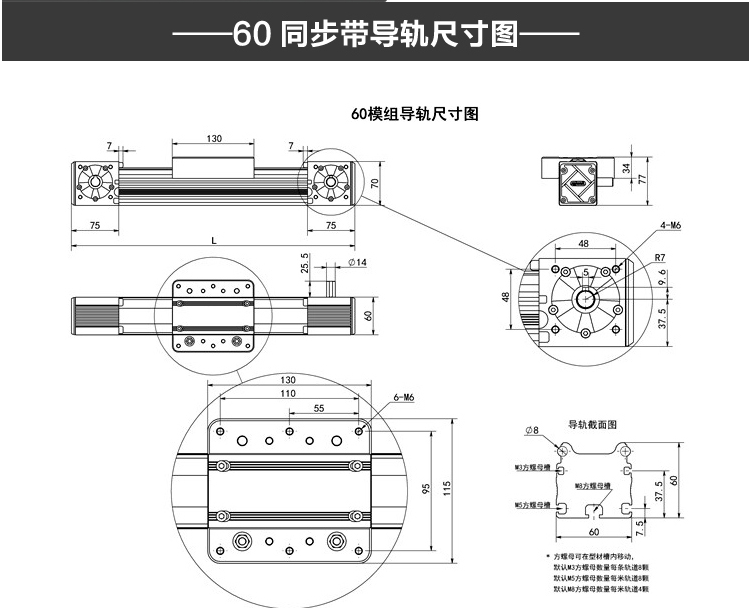

60同步帶采用高剛度鋁合金做機體；導程125mm，運行速度快，可到4米/秒以上；摩擦系數小，噪音低，維護少。我司常規款圖紙如下：

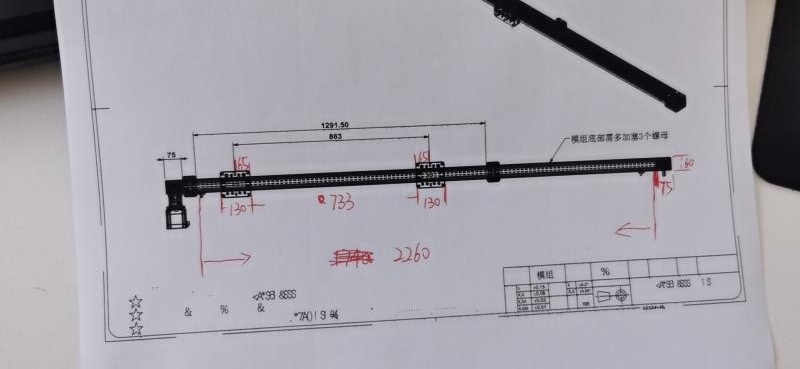

此次客戶要求定制雙滑塊，60寬的皮帶模組，圖紙如下：
參數信息： 規格：60*60 皮帶寬25mm 長度：4米以內任意尺寸 承載力：0-50KG 導軌材質：鋁合金 同步帶輪齒數：24齒 本公司可提供配套設備，如需圖紙和安裝尺寸可來電咨詢18732837179，店鋪優惠中 北京時代超群電器科技有限公司主營產品：步進電機、閉環步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機，歡迎來電咨詢
|
