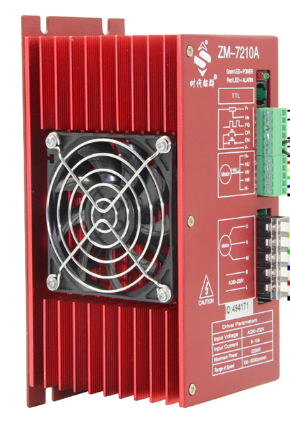

上圖是我司高壓無刷驅動器ZM-7210A
主要特點 ◆ 可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數； ◆電流速度雙閉環設計，低速力矩大，運行平穩； ◆高力矩高轉速輸出，最 高轉速達10000rpm/min；(根據用戶電機而定) ◆調速方式：外接PWM調速或外接電位器調速； ◆ 有EN（使能）、DIR（方向）等信號輸入端； ◆可輸出測速脈沖FG，（光電隔離，門極輸出）； ◆具有過流、過壓、欠壓、過熱、霍爾傳感器相位出錯、馬達堵轉等保護功能。 產品概述 ZM-7210A直流無刷電機驅動器是我公司推出的針對大功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在10A以下，電源電壓在AC80V~250V以內（面板標稱AC80V~220V）的任意一款有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 下圖是具體的接線圖及端口解釋：
