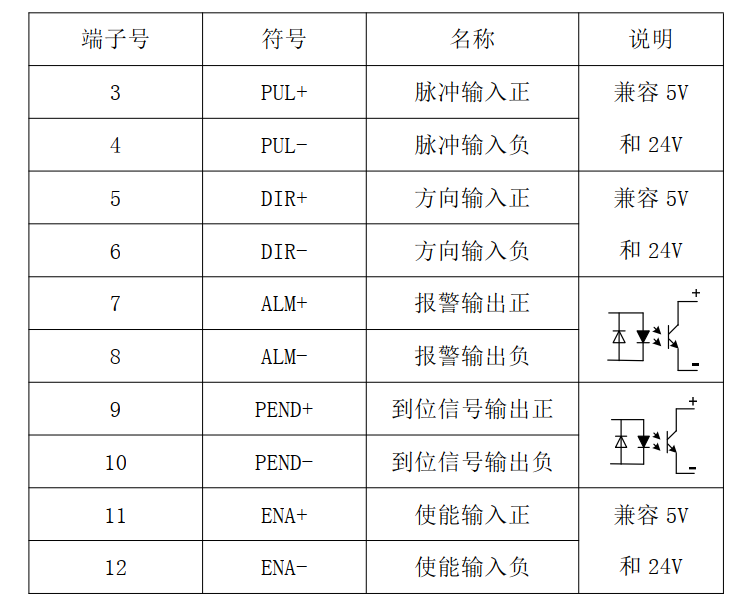

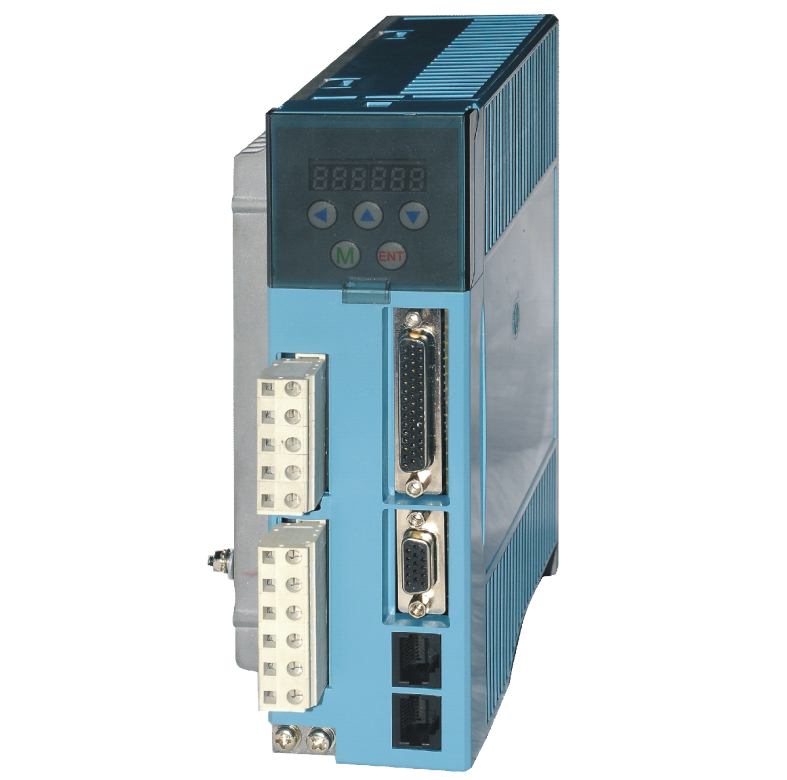

驅動器信號端針腳（44針）定義如下：

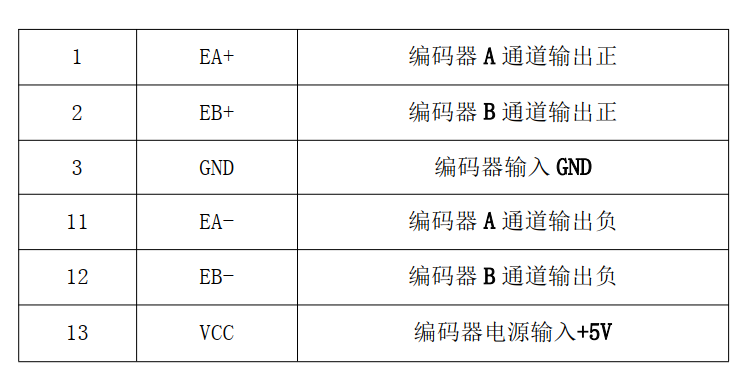

編碼器端針腳（15針）定義如下：
電機與驅動接線方法如下： 驅動器U 電機線紅 驅動器V 電機線白 驅動器W 電機線黑 驅動器PE 電機線黃綠 編碼器針腳1 EA+ 電機編碼器線綠
編碼器針腳2 EB+ 電機編碼器線藍 編碼器針腳3 GND 電機編碼器線黑 編碼器針腳11 EA- 電機編碼器線綠黑 編碼器針腳12 EB- 電機編碼器線藍黑 編碼器針腳13 VCC 電機編碼器線紅 信號線針腳3 脈沖+
信號線針腳4 脈沖- 信號線針腳5 方向+ 信號線針腳6 方向- 本公司可提供配套設備，如需圖紙和安裝尺寸可來電咨詢18732837179，店鋪優惠中 北京時代超群電器科技有限公司主營產品：步進電機、閉環步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機，歡迎來電咨詢
|
