時代超群SD100C在24V下的接線方法 時代超群的電機套裝SD100C是咱們的性價比之星，以其優異的性能和價格優勢得到廣大用戶的認可和青睞。 橙色小店的鎮店之寶非他莫屬，今天說說接線方式，首先咱們說說共陽、共陰。

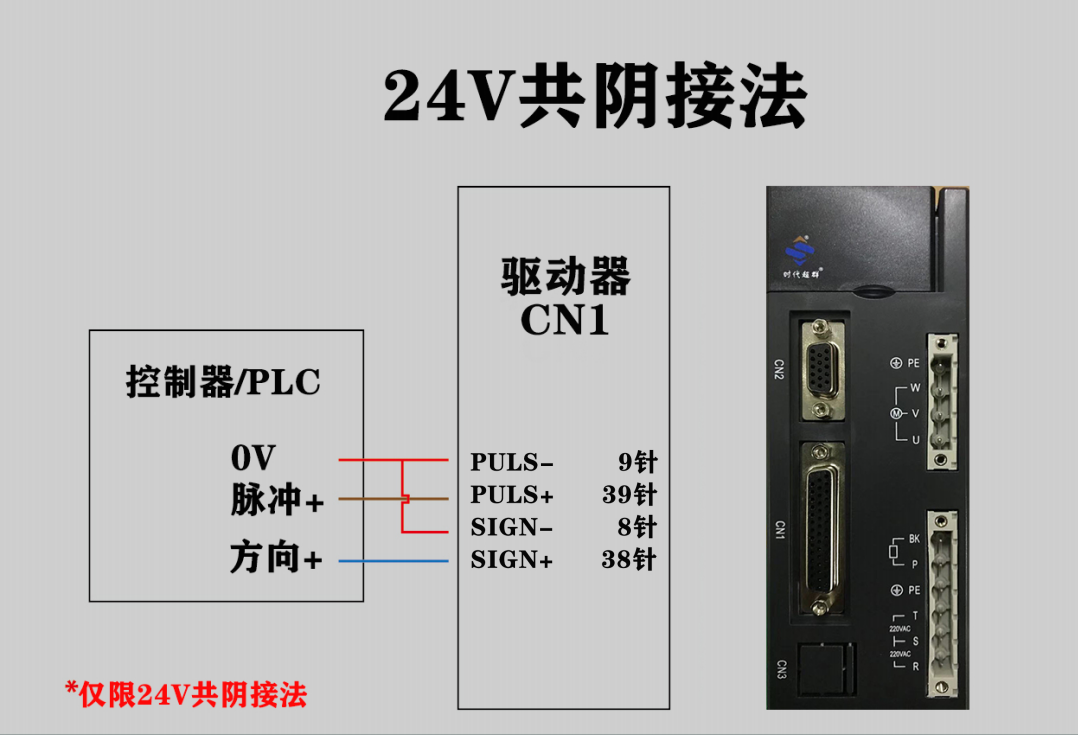

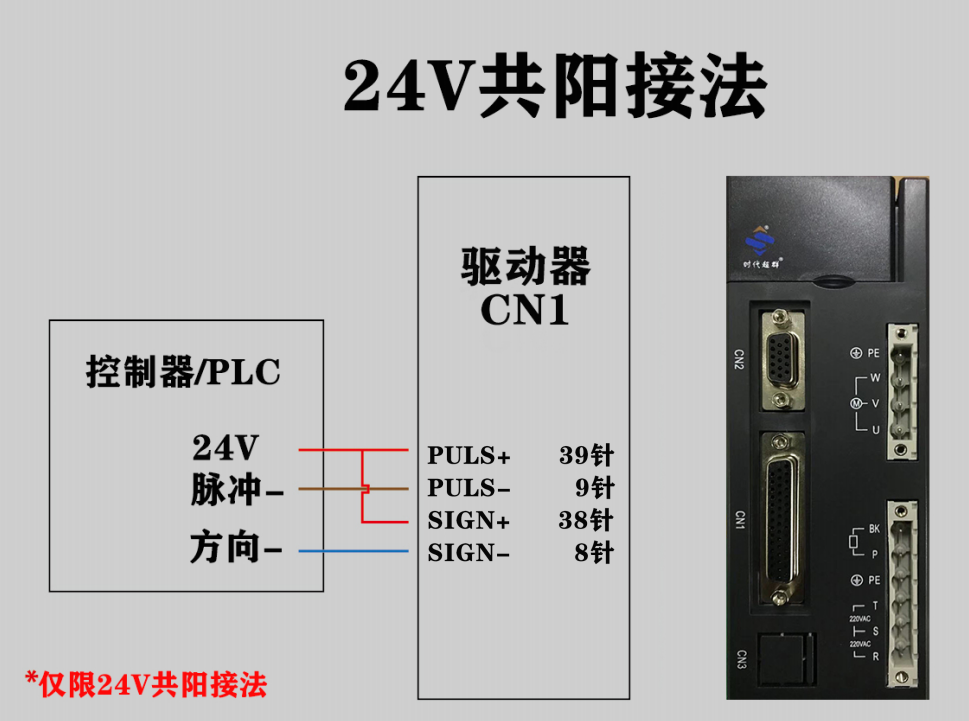

1) 共陰（NPN）PLC控制驅動器- **接線**： PLC輸出端（Q0.0） → 驅動器PULS- PLC公共端（COM） → GND 驅動器PULS+ → 24V+（需外接上拉電阻） 邏輯：PLC輸出導通時，PULS-被拉低到0V，形成24V→電阻→PULS+→PULS-→PLC→GND的回路，驅動器接收到高電平脈沖。 2) 共陽（PNP）PLC控制驅動器 接線： PLC輸出端（Q0.0） → 驅動器PULS+ PLC公共端（COM） → 24V+ 驅動器PULS- → GND 邏輯：PLC輸出導通時，直接輸出24V到PULS+，驅動器檢測到高電平有效。 快速判斷方法 1.查看設備手冊：確認輸入/輸出模塊標注為“CC”（共陰）或“CA”（共陽）。 2. 測量公共端電壓： 若公共端（COM）對GND為0V →共陰（NPN型）。 若公共端（COM）對GND為24V → 共陽（PNP型）。 3. 觀察信號邏輯： 信號端輸出0V時觸發 → 共陰（低電平有效）。 信號端輸出24V時觸發 →共陽（高電平有效）。 注意事項 電平匹配：共陰設備（NPN）與共陽設備（PNP）直接連接時需電平轉換（如上拉電阻或繼電器）。 共地要求：不同設備的GND必須連通，避免電勢差導致信號異常。 抗干擾設計：共陰電路對地噪聲更敏感，建議在長距離信號傳輸時采用屏蔽線。 需要兩種接線方法的，請自取，需要這款SD100C的老板滴滴13381258819小李。
感謝各位老板閱讀。
|
