伺服電機的控制方式（脈沖、模擬量、通訊）選擇需結合具體應用場景的控制需求、系統復雜度、實時性要求等因素綜合判斷。以下從三種控制方式的核心特點、適用場景及選擇維度展開分析，幫助快速匹配合適的方案。

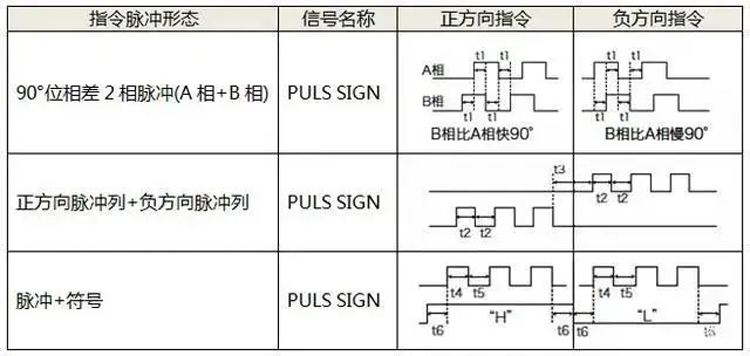

原理：通過脈沖信號（如脈沖 + 方向、CW/CCW）發送位置指令，脈沖數量對應位移量，脈沖頻率對應運動速度；需配合方向信號確定運動方向（部分支持差分信號提升抗干擾性）。 優勢： 響應速度快（脈沖信號直接驅動，無通訊延遲）； 控制邏輯簡單（無需復雜協議，PLC / 運動控制器直接輸出脈沖）； 定位精度高（脈沖分辨率可達 100000p/rev 以上，配合伺服編碼器閉環，誤差極小）。 劣勢： 布線復雜（單軸需至少 4-6 根線，多軸時線纜冗余）； 功能單一（僅支持位置控制，無法實時讀取伺服狀態參數如電流、溫度）； 抗干擾較弱（脈沖信號易受電磁干擾，需屏蔽線和接地處理）。 原理：通過 0-10V 電壓（或 4-20mA 電流）信號控制伺服的速度或扭矩：電壓 / 電流大小對應速度 / 扭矩的大小，正負電壓（如 ±10V）可控制方向。 優勢： 適合連續調節場景（如速度的平滑過渡） 接口簡單（直接對接 PLC 模擬量模塊，無需復雜協議） 成本低（模擬量模塊價格低于通訊模塊）。 劣勢： 精度有限（模擬量信號易受溫漂、噪聲影響，誤差約 0.1-1%） 功能單一（僅支持速度 / 扭矩控制，無法直接實現位置閉環，需外部編碼器反饋） 抗干擾差（電壓信號對電磁干擾敏感，長距離傳輸誤差增大）。
原理：通過總線協議（如 EtherCAT、PROFINET、CANopen、Modbus 等）傳輸指令（位置 / 速度 / 扭矩）和反饋數據（實際位置、速度、電流、報警信息等），實現雙向通信。 優勢： 功能全面（支持位置 / 速度 / 扭矩多模式切換，可實時讀寫伺服參數）； 布線極簡（多軸控制僅需 1 根總線電纜，減少 80% 以上布線量）； 抗干擾強（差分信號 + 校驗機制，適合工業強電磁環境）； 擴展性好（新增軸僅需在總線上掛載，無需重新布線）。 劣勢： 實時性受協議限制（如 Modbus RTU 周期約 10-100ms，EtherCAT 可達 1ms 以內）； 配置復雜（需熟悉協議規則，如 EtherCAT 的映射表、PROFINET 的設備名稱配置）； 成本較高（高速通訊模塊和線纜價格高于脈沖 / 模擬量組件）。 位置控制：優先選脈沖控制（簡單場景）或高速通訊（如 EtherCAT，復雜多軸）；
例：點膠機的精準定位、小型機床的單軸進給。 速度 / 扭矩連續調節：優先選模擬量控制（單軸）或通訊控制（多軸）；
例：傳送帶速度調節（速度模式）、卷膜機張力控制（扭矩模式）。 多模式混合控制：必須選通訊控制（可實時切換位置 / 速度 / 扭矩模式）；
例：機器人關節（既需位置定位，也需動態速度調節）。 單軸或少量軸（≤2 軸）：脈沖 / 模擬量均可（成本低、簡單）； 多軸（≥3 軸）或聯動控制：必須選通訊控制（避免布線混亂，支持同步脈沖）；
例：六軸機器人、3C 設備的多軸移栽機構。 高實時性（響應時間＜10ms）： 單軸：脈沖控制（無延遲）； 多軸：高速通訊（EtherCAT、PROFINET IRT，周期≤1ms）。 需實時讀取參數（如報警信息、實際電流）：必須選通訊控制（脈沖 / 模擬量無法反饋數據）。
強電磁干擾環境（如電機群、變頻器附近）：優先選通訊控制（差分信號抗干擾）； 布線空間有限（如緊湊型設備）：選通訊控制（減少線纜數量）； 長距離傳輸（＞10 米）：通訊控制（總線信號衰減小，脈沖 / 模擬量易失真）。 低成本、快速部署：脈沖（單軸位置）或模擬量（單軸速度 / 扭矩）； 長期維護與擴展：通訊控制（參數遠程修改，新增軸無需重新布線）。 應用場景 核心需求 推薦控制方式 理由說明
|
|
|
| 小型 XY 平臺定位 | 單軸 / 雙軸位置控制，響應快 | 脈沖控制 | 布線簡單（2 軸僅需 8-12 根線），無需復雜參數交互，成本低。 | 傳送帶速度調節 | 單軸連續調速，無需定位 | 模擬量控制 | 0-10V 信號直接對接 PLC 模擬量模塊，實現 0-500rpm 平滑調速。 | 卷膜機張力控制 | 單軸扭矩閉環（恒定張力） | 模擬量控制 | 4-20mA 信號對應 0-**** 扭矩，配合張力傳感器實現閉環。 | 六軸協作機器人 | 多軸聯動，實時參數監控 | EtherCAT 通訊 | 1ms 周期確保同步性，可實時讀取關節電流、溫度，支持遠程調試。 | 自動化生產線多軸移栽 | 8 軸位置同步，布線空間有限 | PROFINET 通訊 | 單根總線控制 8 軸，減少布線 90%，兼容西門子 PLC 生態，便于集成。 | 低速輸送帶（成本敏感） | 3 軸速度控制，無實時性要求 | Modbus RTU 通訊 | 低成本總線方案，周期 50ms 滿足低速需求，支持遠程啟停和速度修改。 |
簡單單軸（位置 / 速度）：脈沖或模擬量（優先脈沖定位，模擬量調速 / 扭矩）； 復雜多軸（聯動 / 參數交互）：通訊控制（高速總線優先）； 核心原則：控制目標→軸數→實時性→環境→成本，按優先級逐步篩選。 王工（13137008229）
|
