伺服電機的定位原理核心是閉環反饋控制，通過 “指令 - 反饋 - 比較 - 調整” 的動態循環，實現對電機轉子位置的精確控制。其關鍵在于實時檢測電機實際位置，并與目標位置對比，通過持續修正驅動信號消除偏差，最終使電機穩定在目標位置。

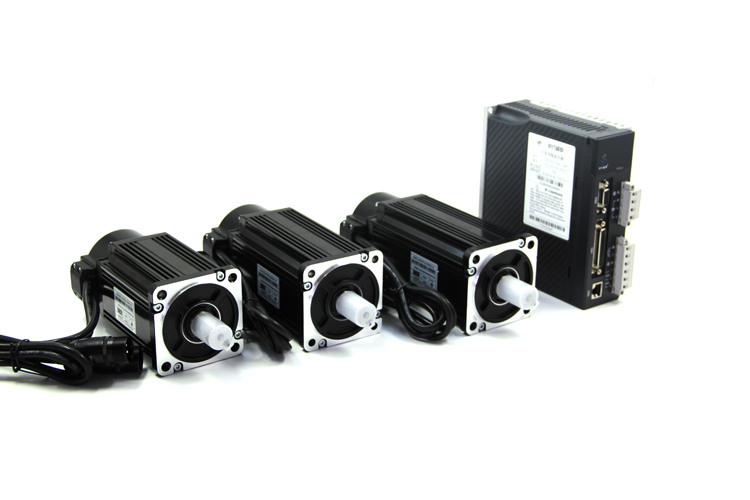

一、定位系統的核心組成伺服電機的定位功能依賴于 “電機本體 + 伺服驅動器 + 反饋裝置 + 上位控制器” 的協同工作，各部分作用如下：

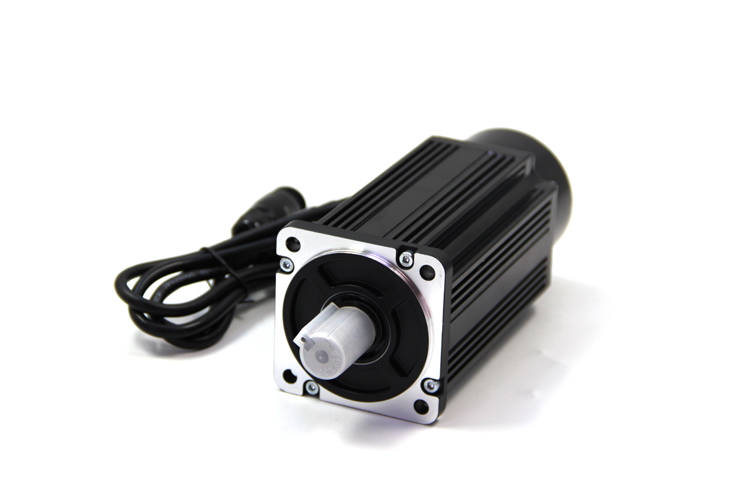

電機本體：執行機構，將電能轉化為機械能（旋轉或直線運動），通常為永磁同步電機（主流）或直流伺服電機。 伺服驅動器：核心控制單元，接收上位指令、處理反饋信號、計算偏差并輸出驅動電流，控制電機運行。 反饋裝置：實時檢測電機實際位置 / 速度，最常用的是編碼器（如增量式編碼器），部分場景也用光柵尺、磁柵等。 上位控制器：發出目標位置指令（如 PLC、運動控制器、單片機），指令形式通常為脈沖數、模擬量或數字信號（如 Modbus）。
二、定位原理的關鍵環節伺服電機的定位過程是一個 “動態修正” 的閉環控制過程，可拆解為以下 4 個核心步驟： 1. 目標指令輸入上位控制器根據需求，向伺服驅動器發送目標位置指令。指令形式由通信方式?jīng)Q定：
脈沖指令：最常用，例如 “1000 個脈沖” 對應電機需轉動的角度（如編碼器每轉 10000 脈沖，1000 脈沖即對應 36°）； 模擬量指令：通過 0-10V 電壓或 4-20mA 電流對應位置范圍（如 0V 對應 0°，10V 對應 360°）； 數字指令：通過總線（如 EtherCAT、CANopen）直接發送位置數據（如 “目標位置 = 5000°”）。
2. 實際位置反饋電機運行時，反饋裝置（編碼器）實時檢測轉子的實際位置，并將位置信號轉換為電信號（如脈沖、二進制編碼）反饋給伺服驅動器。
以編碼器為例： 增量式編碼器：每轉動一定角度輸出固定脈沖（如每轉 10000 脈沖），通過累計脈沖數計算相對位置（需配合原點校準）； 3. 偏差計算與控制算法伺服驅動器接收 “目標位置指令” 和 “實際位置反饋” 后，通過內部控制電路（通常為數字信號處理器 DSP）計算兩者的位置偏差（偏差 = 目標位置 - 實際位置）。
為快速、穩定地消除偏差，驅動器會采用PID 控制算法（比例 - 積分 - 微分控制）：
比例（P）：根據偏差大小直接輸出控制量（偏差越大，輸出越強），快速響應偏差； 積分（I）：累計歷史偏差，消除靜態誤差（如摩擦導致的微小殘留偏差）； 微分（D）：根據偏差變化速度提前調整，避免超調（如電機沖到目標位置后反彈）。 4. 驅動調整與定位完成驅動器根據偏差計算結果，輸出相應的電壓 / 電流信號驅動電機轉動：
當偏差較大時，輸出大電流，電機快速加速，縮小偏差； 當偏差較小時，輸出小電流，電機減速，避免超調； 當偏差為 0（實際位置 = 目標位置）時，輸出電流為 0（或維持微小力矩防漂移），電機停止，完成定位。 三、定位精度的關鍵影響因素反饋裝置分辨率：編碼器每轉脈沖數越高（如 2500 線、10000 線），位置檢測越精細，定位精度越高（例如 10000 線編碼器，每脈沖對應 0.036°）； 控制算法優化：PID 參數整定是否合理（如響應速度與穩定性的平衡），高端驅動器會加入前饋控制、模糊控制等優化動態性能； 電機特性：電機的轉動慣量、力矩輸出能力是否匹配負載，避免因負載過大導致 “拖不動” 或定位滯后； 機械傳動：若電機通過齒輪、絲杠等機構帶動負載，機械間隙（如齒輪咬合間隙）會直接影響最終定位精度，需配合消隙設計。
總結伺服電機的定位本質是 “閉環反饋下的偏差修正過程”：通過實時對比目標位置與實際位置，利用控制算法持續調整電機輸出，直至偏差為零。這一過程區別于步進電機的 “開環盲走”，因此能實現更高的定位精度（通常可達 ±0.01° 甚至更高），廣泛應用于數控機床、機器人、精密自動化設備等場景。 王工（13137008229）
|
