無刷電機是如何工作的

無刷電機（通常指無刷直流電機，BLDC）通過電子換向器替代傳統電刷和換向器，實現轉子與定子磁場的精確同步旋轉。其工作原理結合了電磁感應、電子控制和傳感器反饋（或算法估算），以下是詳細解析：

一、核心結構：定子與轉子的角色互換

無刷電機的關鍵設計是將永磁體作為轉子，繞組作為定子，與傳統有刷電機相反。這種結構消除了電刷磨損，同時需要電子控制實現換向。

二、工作原理：電子換向的“魔法”

無刷電機的核心是通過電子開關（如MOSFET）按特定順序?yàn)槎ㄗ永@組通電，產生旋轉磁場，驅動永磁轉子同步旋轉。具體步驟如下：

1. 磁場生成：定子繞組通電

• 定子通常為三相星形或三角形連接的繞組（U/V/W），每相繞組由電子開關（如半橋驅動電路）獨立控制。

• 當U相通電時，電流從U相流入，經中性點返回，形成沿U相軸線的磁場（圖1a）。

• 通過脈寬調制（PWM）控制電流大小，可調節磁場強度，進而控制扭矩。

2. 轉子定位：霍爾傳感器或算法估算

• 霍爾傳感器型：轉子上安裝3個霍爾傳感器（間隔120°電角度），實時檢測轉子磁極位置（N/S極）。

• 例如：當霍爾傳感器輸出“101”時，控制器知道轉子磁極位于特定區域，需切換到下一相通電。

• 無傳感器型：通過反電動勢（Back-EMF）波形估算轉子位置（適用于中高速運行）。

• 原理：轉子旋轉時，定子繞組切割磁感線產生反電動勢，其波形與轉子位置相關（圖2）。

• 算法：通過檢測反電動勢過零點，推算轉子電角度（如六步換相法）。

3. 換相邏輯：六步換相法（典型應用）

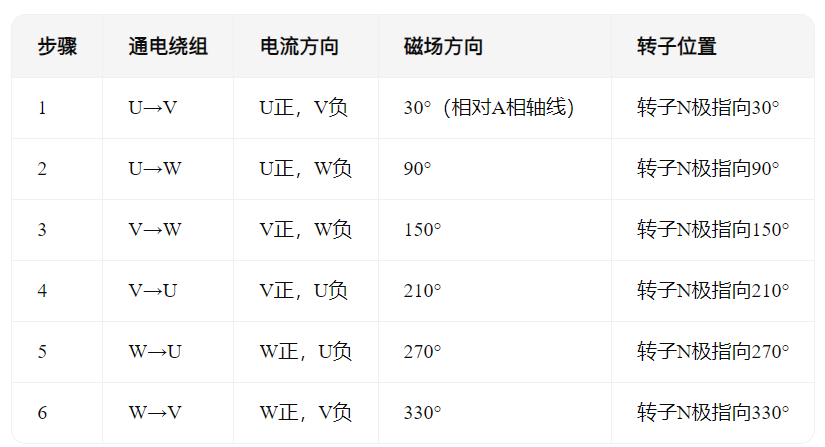

無刷電機通常采用六步換相法，將360°電周期分為6個步驟，每步通電60°電角度：

• 效果：每步通電后，定子磁場旋轉60°，轉子因磁力作用跟隨旋轉，實現連續旋轉。

• 波形：相電流為方波，反電動勢為梯形波（圖3），故也稱“方波無刷電機”。

4. 速度與位置控制：閉環調節

• 速度控制：通過調節PWM占空比改變平均電壓，進而控制電機轉速（公式：$n\propto (V-I\cdot R)/k_e$，其中 $k_e$ 為反電動勢常數）。

• 位置控制：在閉環系統中（如伺服應用），通過編碼器反饋實際位置，與目標位置比較后，經PID算法調整PWM輸出，實現精確位置跟蹤。
