對于步進系統，主要采用二相混合式步進電機及相應的細分驅
動器。細分主要是改善電機的運行性能，現說明如下：步進電
機的細分控制是由驅動器精確控制步進電機的相電流來實現
的，以二相電機為例，假如電機的額定相電流為3A，如果使用
常規驅動器（如常用的恒流斬波方式）驅動該電機，電機每運
行一步，其繞組內的電流將從0突變?yōu)?A或從3A突變到0，相電
流的巨大變化，必然會引起電機運行的振動和噪音。如果使用
細分驅動器，在10細分的狀態下驅動該電機，電機每運行一微
步，其繞組內的電流變化只有0.3A而不是3A，且電流是以正弦
曲線規律變化，這樣就大大的改善了電機的振動和噪音，因
此，在性能上的優點才是細分的真正優點。

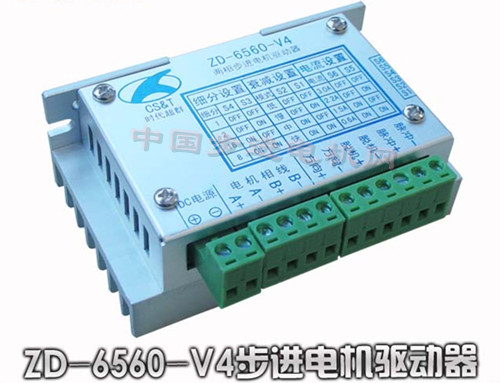

步進電機驅動器（ZD-6560V4）
細分設置
|
細分 |
SW4 |
SW3 |
|
1 |
OFF |
OFF |
|
2 |
OFF |
ON |
|
16 |
ON |
OFF |
|
8 |
ON |
ON |
電流設置
|
電流 |
SW6 |
SW5 |
|
3A |
OFF |
OFF |
|
2.2A |
OFF |
ON |
|
1.5A |
ON |
OFF |
|
0.6A |
ON |
ON |
衰減設置
|
模式 |
SW2 |
SW1 |
|
低 |
OFF |
OFF |
|
慢 |
OFF |
ON |
|
中 |
ON |
OFF |
|
快 |
ON |
ON |
注意：衰減模式的作用是改善電機運行時的震動和噪音。根據輸出電流的大小、細分?jǐn)?shù)的不同，效果可能會有變化。 請根據實際情況自行設置到****狀態。
