57BYG250步進電機系列
特點：
步距角 1.8°
步距精度 5%
溫 度 80℃ Max
環境溫度 -40℃— 55℃
絕緣電阻 100M Ω Min 500VDC
耐 壓 500V AC 1minute
徑向跳動 ****0.02mm(450g負載)
軸向跳動 ****0.08mm(450g負載)
工作電壓 6-32V
|
型號 |
步距角（°） |
額定電壓（V） |
電機長度 |
保持轉矩（NM） |
額定電流（A） |
相電阻（Ω） |
電感
(mH) |
軸徑 |
軸長
（mm） |
重量（KG） |
線數 |
出軸方式 |
|
57BYB250-40 |
1.8° |
12 |
40 |
0.5 |
0.4 |
30 |
20 |
5 |
22 |
0.4 |
4 |
圓軸 |
|
57BYB250-50 |
1.8° |
12 |
50 |
0.7 |
0.6 |
12 |
40 |
5 |
22 |
0.5 |
4 |
圓軸 |
|
57BYB250-56 |
1.8° |
24 |
56 |
0.9 |
2 |
1.4 |
4.5 |
6.35 |
22 |
0.75 |
4 |
銑扁 |
|
57BYB250-56（雙出軸） |
1.8° |
24 |
56 |
0.9 |
2 |
1.4 |
4.5 |
6.35 |
22 |
0.75 |
4 |
銑扁 |
|
57BYB250-56—8 |
1.8° |
24 |
56 |
0.9 |
2 |
1.4 |
4.5 |
8 |
22 |
0.75 |
4 |
銑扁 |
|
57BYB250-76 |
1.8° |
24 |
76 |
1.5 |
3 |
0.7 |
10.5 |
6.35 |
22 |
0.75 |
4 |
銑扁 |
|
57BYB250-76-8 |
1.8° |
24 |
76 |
1.5 |
3 |
0.7 |
10.5 |
8 |
22 |
0.75 |
4 |
銑扁 |
|
57BYB250-76(雙出軸) |
1.8° |
24 |
76 |
1.5 |
3 |
0.7 |
10.5 |
6.35 |
22 |
0.75 |
4 |
銑扁 |
|
57BYB250-80 |
1.8° |
24 |
80 |
2.0 |
3 |
0.7 |
10.5 |
9 |
22 |
1.10 |
4 |
鍵*3 |
|
57BYB250-112 |
1.8° |
24 |
112 |
2.4 |
3 |
0.7 |
10.5 |
8 |
22 |
1.65 |
4 |
內嵌 |

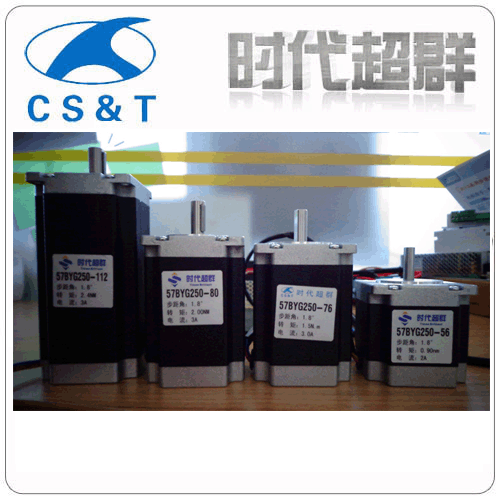

電機實物圖

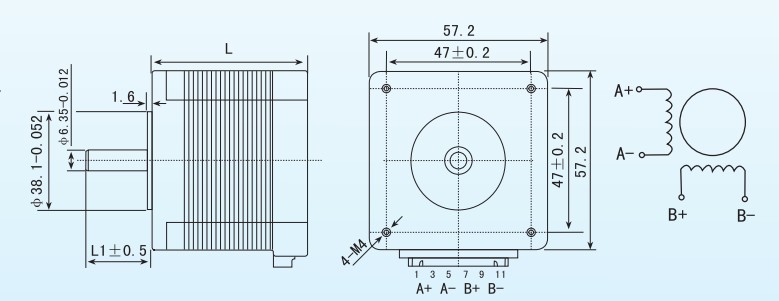

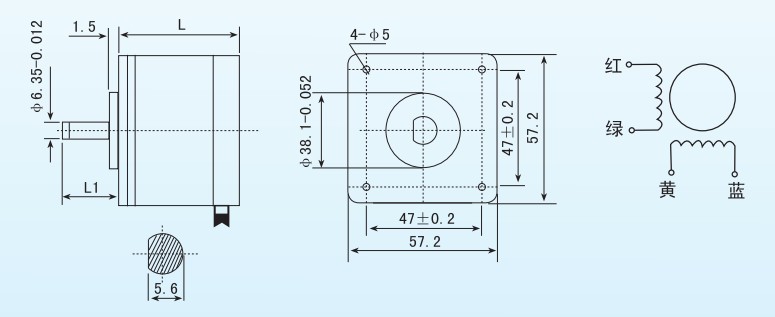

外形尺寸圖
57系列兩相步進電機配套驅動器

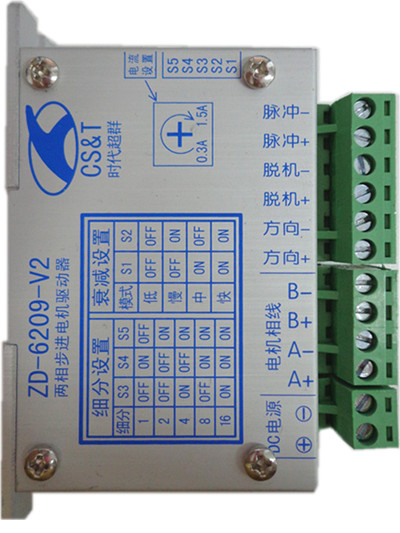

（一）57BYG250-40、57BYG250-50---ZD-6209系列
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
主要功能
l 整步、半步、四細分、八細分、十六細分可調
l 輸出電流線性可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |

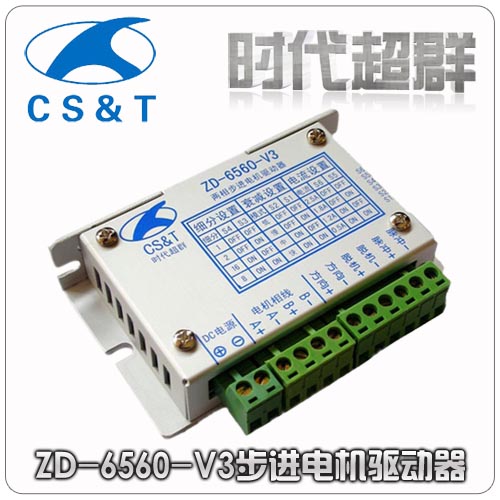

（二）57BYG250-56---ZD-6560-V3系列
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
l ****驅動電流3.5A(峰值)
主要功能
l 整步、二細分、八細分、十六細分可調
l 輸出電流4檔可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
7 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.5 |
|
2.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |

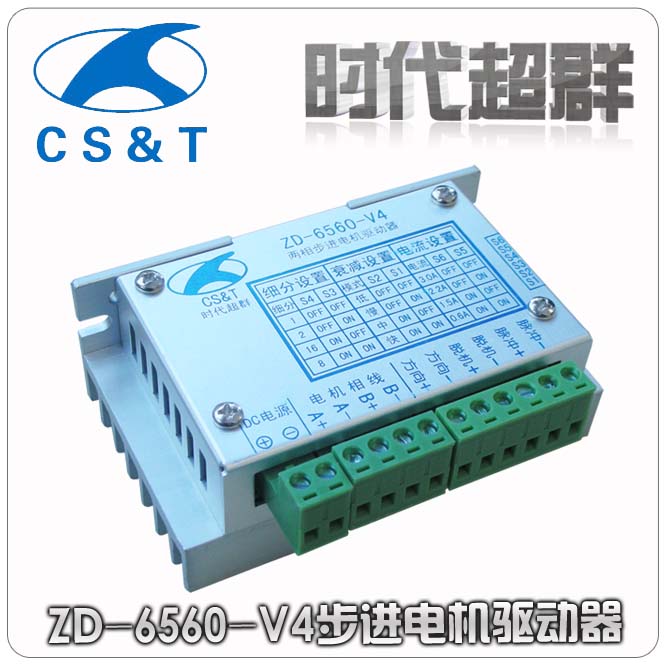

（三）57BYG250-76\80\112---ZD-6560-V4系列
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
主要功能
l 整步、二細分、八細分、十六細分可調
l 輸出電流4檔可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
7 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.6 |
|
3 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
