目前市場上最常見的集成步進電機驅動IC多為東芝TB6560系列，TB62209系列等，三洋LV8731等系列，采用這些高集成度的步進驅動芯片設計的步進驅動系統在驅動二相或四相混合式步進電機時運動平穩，速度快，噪音低，控制精度高。

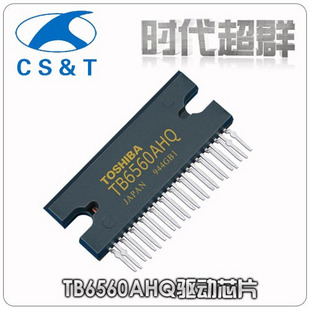

TB6560是東芝公司推出的低功耗、高集成兩相混合式步進電機驅動芯片。其首要特征 有：內部集成雙全橋MOSFET驅動；****耐壓40 V，單相輸出****電流3.5 A(峰值)；具有整步、1／2、1／8、1／16細分方式；內置溫度保衛芯片，溫度大于150℃時自動斷開所有輸出；具有過流保衛；采用HZIP25封裝。TB6560步進電機驅動電路首要包含 3部分電路：控制信號隔離電路、主電路和自動半流電路。
THB6016H兩相混合式步進電機驅動芯片，內置雙全橋MOSFET驅動、溫度保護及過流保護，采用HZIP25-P-1.27封裝（尺寸：36×17mm），耐壓40V、電流3.5A（峰值）、16細分，外圍電路簡單。適配57mm機座及其以下所有兩相混合式步進電機。
提供BY全系列兩相混合式步進電機驅動器，適配86mm機座及其以下所有相電流小于5A的兩相混合式步進電機。特點：恒流控制，極低的電源損耗，極高的開關效率；運行平穩、低振動、低雜音。
THB6064H是一款兩相混合式步電機驅動芯片，內置雙全橋MOSFET驅動、溫度保護及過流保護，采用HZIP25-P-1.27封裝（尺寸：36×17mm），耐壓55V、大電流4.5A（峰值），提供64細分，外圍電路簡單。

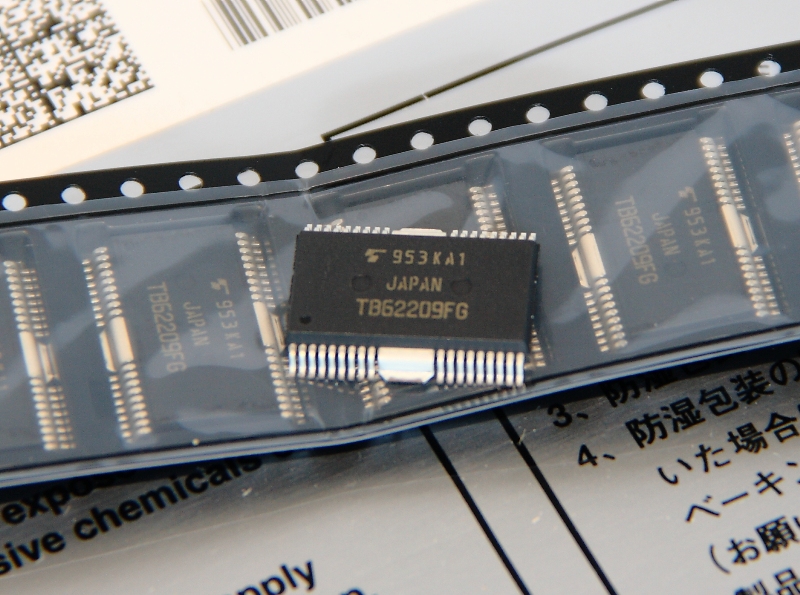

TB62209FG是由驅動器步進電機驅動削波器微步偽正弦波.
TB62209FG，包括本DMOS輸出步驟（電源MOSFET),，這使得可以控制的輸出功率功耗遠低于普通IC與雙極型晶體管輸出。該IC支持開關的衰減率在砍混合衰減模式.為開關時間衰減率可切換分四個階段根據負載雙極步進電機可控制由單一驅動器 IC單片BiCD IC
低導通電阻R 關于=0.5Ω(Tj=25°C @1.0 A: typ.)
內置解碼器和轉換器的微步4-bit DA
內置ISD, TSD, VDD&VM電源監視器（復位）電路保護
內置電荷泵電路（兩個外部電容器）
36-pin功率平坦包裝 (HSOP36-P-450-0.65)
輸出電壓：40 V ****
輸出電流：1.8 /相****
2-phase, 1-2（類型2)階段，W1-2階段，2W1-2階段，4W1-2階段，或電機鎖模式可以選擇.
內置混合衰減模式，可以在系統的四個階段的衰減比規范.
斬波頻率可以由外部電阻器和電容器。高速斬于100千赫或更高的可能。

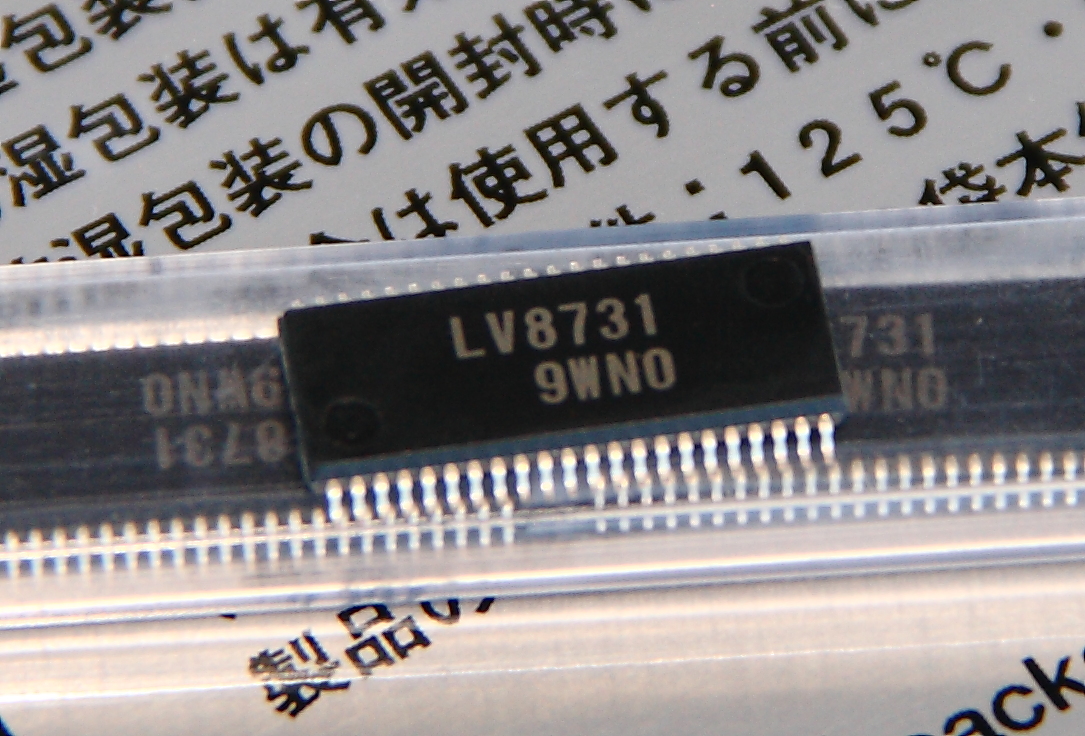

LV8731V式2ch H橋驅動�？梢援�(dāng)做4W1-2相磁力微步進電機驅動2個正轉/反轉/剎車/待機有刷電機、最合適驅動0A、游戲用的步進電機、有刷DC電機。
內置ich PWM電流控制步進電機驅動（能與2ch DC 電機驅動切換）；
BiCDMOS工藝IC
低導銅電阻（上側0.3Ω。下側0.25Ω 上下共計0.55Ω；Ta=25℃，Io=2A）
能設定2相/1-2相/W1-2/4W1-2相勵磁模式
只要輸入STEP信號、勵磁STEP就可以行進
通電電流有4檔切換
內置輸出短路保護電路（可以選擇閉鎖方式或自動恢復方式）
有異常狀態警告輸出端子
無需控制電源
北京時代超群電器科技有限公司是東芝、三洋芯片中國北方地區****的經銷商，大量現貨、價格****并提供技術支持，歡迎訂購。
