DS2000交流伺服電機驅動系統

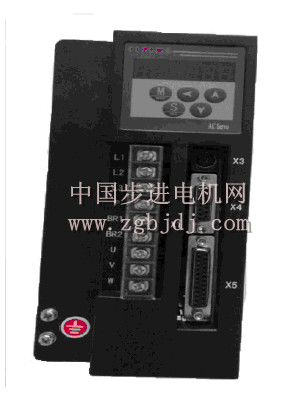

DS2000交流伺服電機驅動器 概述
DS2000 型全數字交流伺服驅動器中高壓全數字交流伺服產品，其工作電壓為壓為220VAC ，可驅動>1000W-2000W 的交流伺服電機其體積小巧、安裝方便、高性價比、高可靠性、調試簡單。
|
基
本
規
格 |
輸入電源 |
單相/三相 150～280V 50/60Hz |
|
工況 |
溫度 |
工作溫度：0 ～ 55℃儲存溫度：-20 ～ 80℃ |
|
濕度 |
工作/保存：≤90%RH(無結露) |
|
海拔高度 |
≤1000米 |
|
振動 |
≤5.9M/S2 ,10～60 Hz（不允許工作在振點） |
|
控制方式 |
PWM正弦波控制 |
|
控制信號 |
輸入 |
4點輸入：伺服使能（EN），方向限位（CW和CCW），
位置清零（CL）。通過光耦電路接收電平信號 |
|
輸出 |
2 點輸出：通過編程設置可使其輸出：伺服準備好
（WORK），故障報警（ALARM），制動器釋放（BRKOFF），
定位完成（COIN），零速到達（ZSP），轉矩限制（TLC）。
通過光耦電路接收電平信號 |
|
脈沖信號 |
輸入 |
2點輸入：脈沖信號（CP）和方向信號（Dir）通過
光耦電路接收電平信號 |
|
輸出 |
4點輸出：差分長線--編碼器A相/B相/Z相信號；
集電極開路—Z相信號 |
|
通訊功能 |
RS232 |
主機1：1通訊 |
|
顯示面板與操作按鍵 |
5個按鍵，6位LED顯示 |
|
再生放電制動電阻 |
內置 |
|
控制模式 |
位置控制 |
|
功
能 |
脈沖輸入 |
****指令脈沖頻率 |
光耦輸入：500Kpps； |
|
輸入脈沖串形式 |
光耦輸入：指令/方向（CP/DIR），正負脈沖（CW/CCW） |
|
指令脈沖分倍頻（電子
齒輪） |
可設定范圍：（1～10000）×20～17
1～10000 |
|
指令跟蹤控制 |
可用 |
|
保護功能 |
硬件出錯 |
過載，過電壓，欠電壓，過速，過電流，編碼器出錯等 |
|
軟件出錯 |
位置偏差過大， EEPROM出錯等 |
|
|
報警記錄記憶功能 |
可記憶包括當前報警在內的16個報警紀錄 |
|
|
|
|

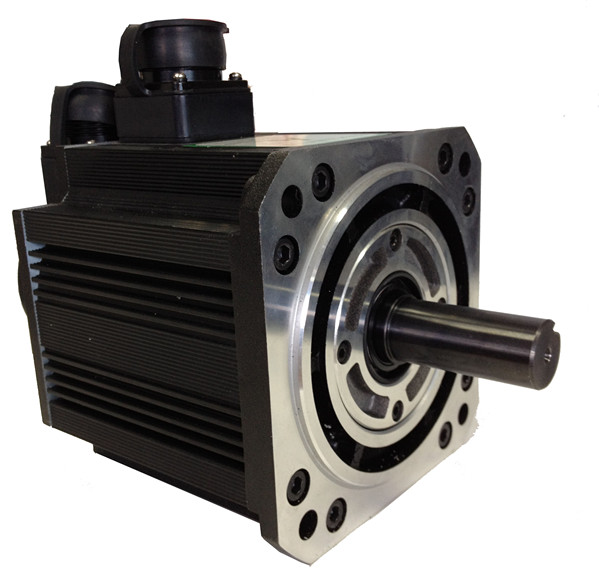

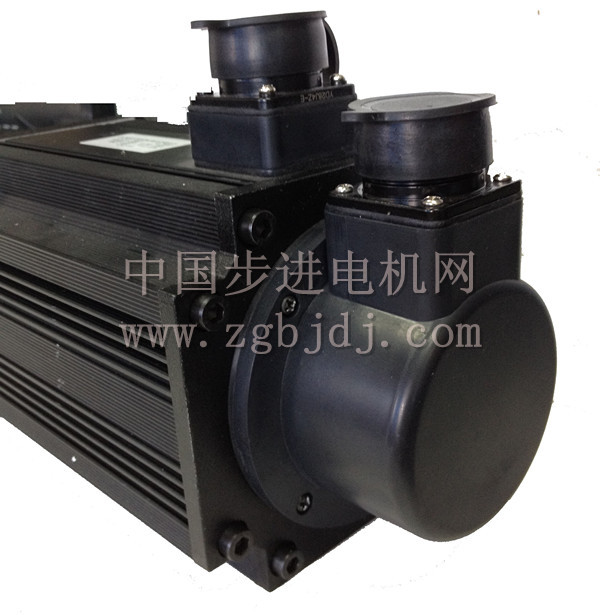

適配電機：
130SF系列
（一）130SY-M10025
技術參數：
額定功率：2.6KW
額定電壓：220VAC
額定電流：10A
額定轉矩：10NM
額定轉速：2500rpm
峰值轉矩：25NM
峰值電流：25A
轉矩常數：1.0
反 電 式：70
重 量：11.5KG
（二）130SY-M15025
技術參數：
額定功率：3.8KW
額定電壓：220VAC
額定電流：13.5A
額定轉矩：15NM
額定轉速：2500rpm
峰值轉矩：30NM
峰值電流：27.5A
轉矩常數：1.1
反 電 式：67
重 量：14.5KG
