集成步進驅動IC--TB6560AHQ
TB6560是東芝公司推出的低功耗、高集成兩相混合式步進電機驅動芯片。其首要特征 有：內部集成雙全橋MOSFET驅動；****耐壓40 V，單相輸出****電流3.5 A(峰值)；具有整步、1／2、1／8、1／16細分方式；內置溫度保衛芯片，溫度大于150℃時自動斷開所有輸出；具有過流保衛；采用HZIP25封裝。TB6560步進電機驅動電路首要包含 3部分電路：控制信號隔離電路、主電路和自動半流電路。

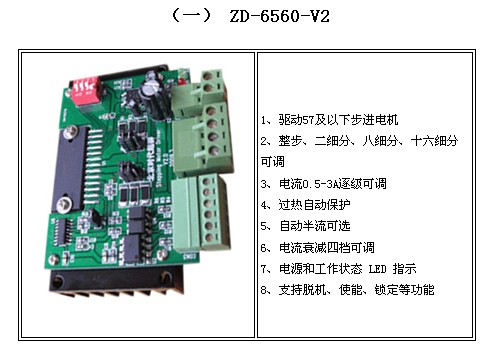

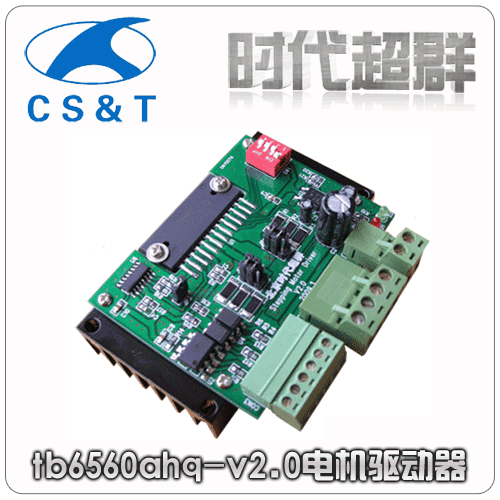

時代超群第一代集成芯片式步進電機驅動器ZD-6560-V2將步進電機驅動器帶入集成時代。
集成芯片式步進驅動器概述：將傳統分立式驅動器中的多部分芯片和元件集成為單一的芯片，用這種芯片做成的驅動器稱為集成芯片式步進驅動器。
集成芯片式步進驅動器特點：使用元件少，可靠性高體積小，大大降低了生產成本和研發時間；目前成熟穩定的集成式步進驅動芯片****電流為3.5A，所以多為驅動57及以下步進電機。
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.5 |
|
3 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
細分設置
|
細分 |
脈沖/轉 |
SW1 |
SW2 |
|
1 |
200 |
OFF |
OFF |
|
2 |
400 |
OFF |
ON |
|
16 |
3200 |
ON |
OFF |
|
8 |
1600 |
ON |
ON |
電流設置
|
狀態 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
跳線位置 |
1 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
|
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
|
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
|
電流 |
0.5A |
1A |
1.5A |
1.5A |
2A |
2.5A |
3A |
衰減設置
|
模式 |
SW4 |
SW3 |
|
低 |
OFF |
OFF |
|
慢 |
OFF |
ON |
|
中 |
ON |
OFF |
|
快 |
ON |
ON |
注意：衰減模式的作用是改善電機運行時的震動和噪音。根據輸出電流的大小、細分?jǐn)?shù)的不同，效果可能會有變化。 請根據實際情況自行設置到****狀態。
說明書PDF下載：  ZD-6560-V2說明書.pdf
