完整的直線滑臺模組，是由滑臺部分和傳動裝置制動器等其他附屬部分組成。直線滑臺模組的自動工作循環是靠安裝在滑座后面的運動裝置來驅動的�；_的工作進給是由工作電動機經過皮帶或絲桿來實現的。根據傳動類型不同分為同步帶型和絲桿型：
同步帶型： 同步帶型的工作原理是：皮帶安裝在直線模組兩側的傳動軸上，其中作為動力輸入軸，在皮帶上固定一塊用于增加設備工件的滑塊。當有輸入時，通過帶動皮帶而使滑塊運動。 通常同步帶型直線模組經過特定的設計，在其一側可以控制皮帶運動的松緊，方便設備在生產過程中的調試。 同步帶型直線模組可以根據不同的負載需要選擇增加剛性導軌來提高直線模組的剛性。不同規格的直線模組，負載上限不同。同步帶型直線模組的精度取決于其中的皮帶質量和組合中的加工過程，動力輸入的控制對其精度同時會產生影響。

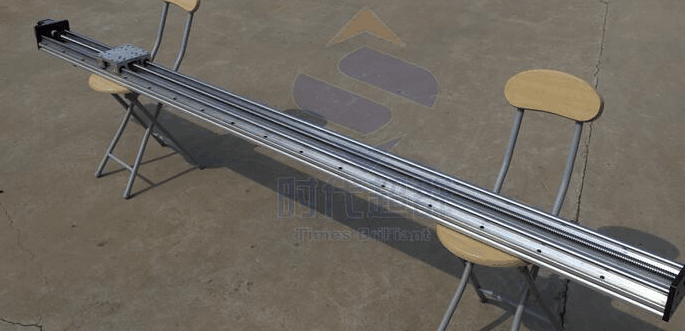

絲桿型： 滾珠絲桿是將回轉運動轉化為直線運動，或?qū)⒅本�運動轉化為回轉運動的理想的產品。滾珠絲杠由螺桿、螺母和滾珠組成。它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器�？稍诟哓撦d的情況下實現高精度的直線運動.
產品推薦：

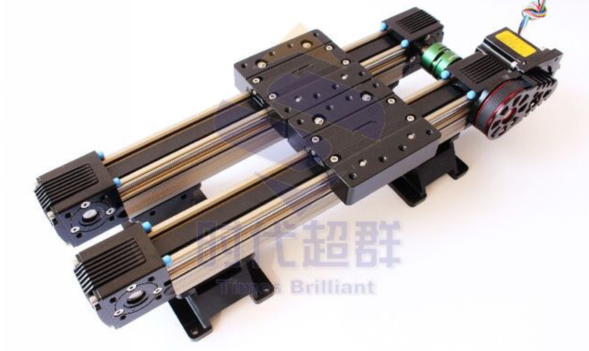

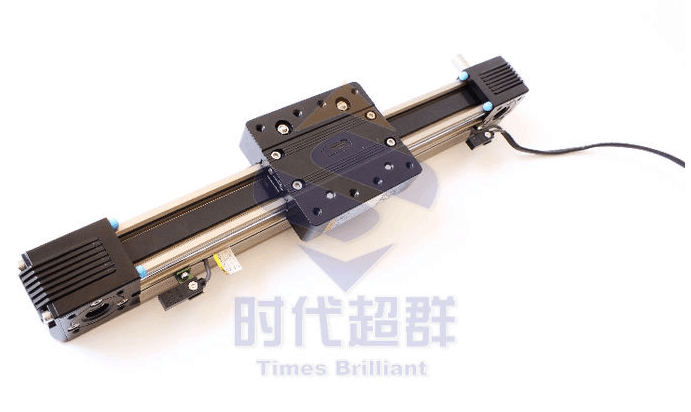

DS45M100系列密封型同步帶
型材強度增加，但是截面更小，同時滑塊內部的同步輪尺寸加大，并且由原來的半封閉結構改為全封閉結構，防塵效果增加。更加適合攝影行業、自動化行業等領域。 我公司的導軌滑臺可根據客戶要求定做，我們做的不僅在產品上有突出的表現，我們還在產品使用的問題提供非常好的服務，為客戶解決一切使用產品上的疑難，讓客戶更放心的使用我們的產品。
產品參數:
導軌規格：45*45mm
導軌材質：鋁合金+軸承鋼
滑塊材質：鑄鋁+4軸承U槽輪（直徑25mm），全封閉防塵免維護結構
長度：4米以內任意尺寸
直度/扭擰度: <=0.03/300mm
每米重復定位精度：0.1mm
****扭矩：50N.m
****速度：15m/s
****容許動量：25kg.m/s
水平****承載力：1000N
垂直****承載力（提升力）：500N
導軌材質：鋁合金+軸承鋼
導程（同步輪周長）：100mm(電機轉動一圈滑塊移動距離)
同步帶規格：聚氨酯鋼線HTD5m，寬度25mm
同步帶輪齒數：25齒
顏色：啞香檳色
