如何選擇不同品牌的線性模組滑臺?可以根據不同的需要，選擇不同設計類型的線性模組。 型號 | 絲桿規格 （mm） | 定位精度 （mm） | 絲桿速度 (mm/s) | 垂直載重 （KG） | 水平載重 （KG） | 有效行程 | CBX滾珠絲桿
| 1204、1605、1610 | 0.03 | 0-50 | 10 | 30 | 1.5米以內 | DBX滾珠絲桿
| 1204、1605、1610
| 0.03
| 0-50
| 5 | 15 | 1.5米以內
| EBX滾珠絲桿
| 1204、1605、1610
| 0.03
| 0-50
| 10 | 50 | 1米以內
| GBX滾珠絲桿
| 1605、1610、2020、2010 | 0.03
| 0-100
| 100 | 300 | 2.5米以內
| HBX雙線導軌
| 1204 | 0.03
| 0-50
| 50 | 100 | 1.5米以內

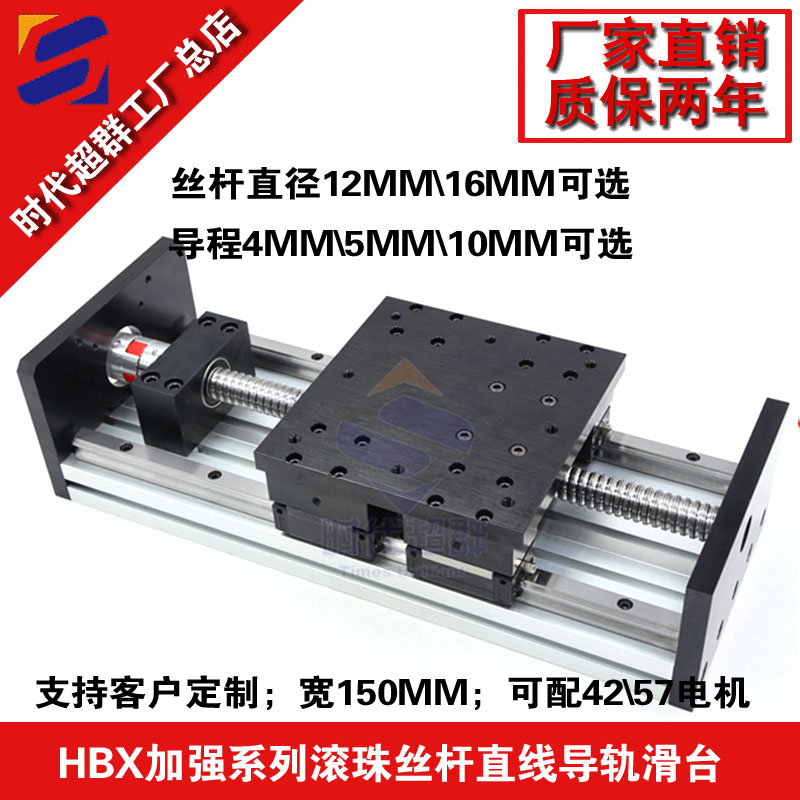

| HBX加強款導軌
| 1605、1610、2020、2010
| 0.03
| 0-100
| 100 | 300 | 2米以內

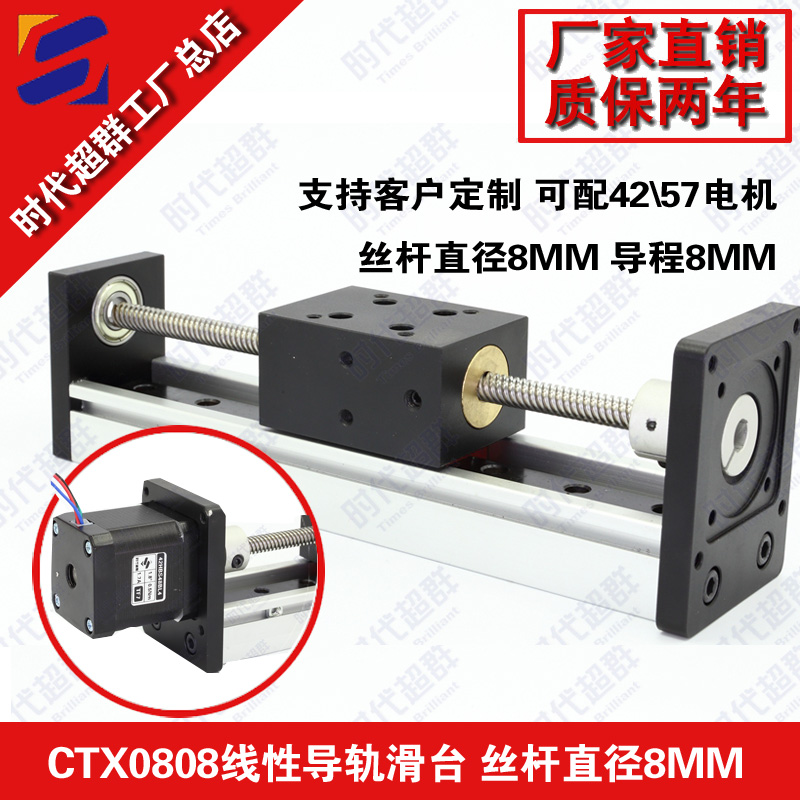

| CTX梯形絲桿
| 0808
| 0.3
| 0-60 | 8 | 20 | 900mm | DTX梯形絲桿
| 0808 | 0.3
| 0-60 | 5 | 15 | 900mm

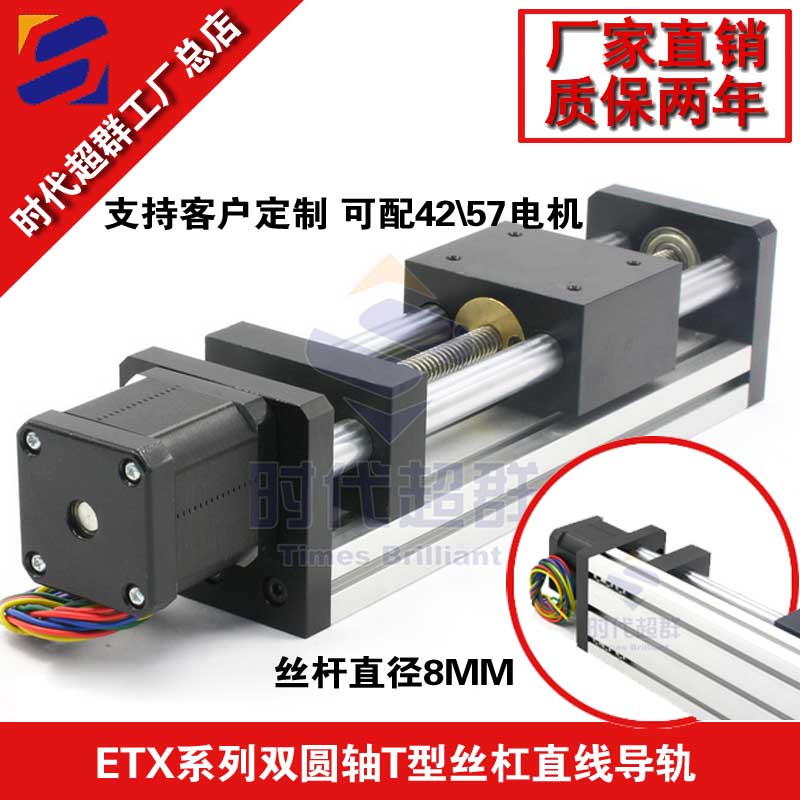

| ETX梯形絲桿
| 0808
| 0.3
| 0-60
| 10 | 30 | 900mm

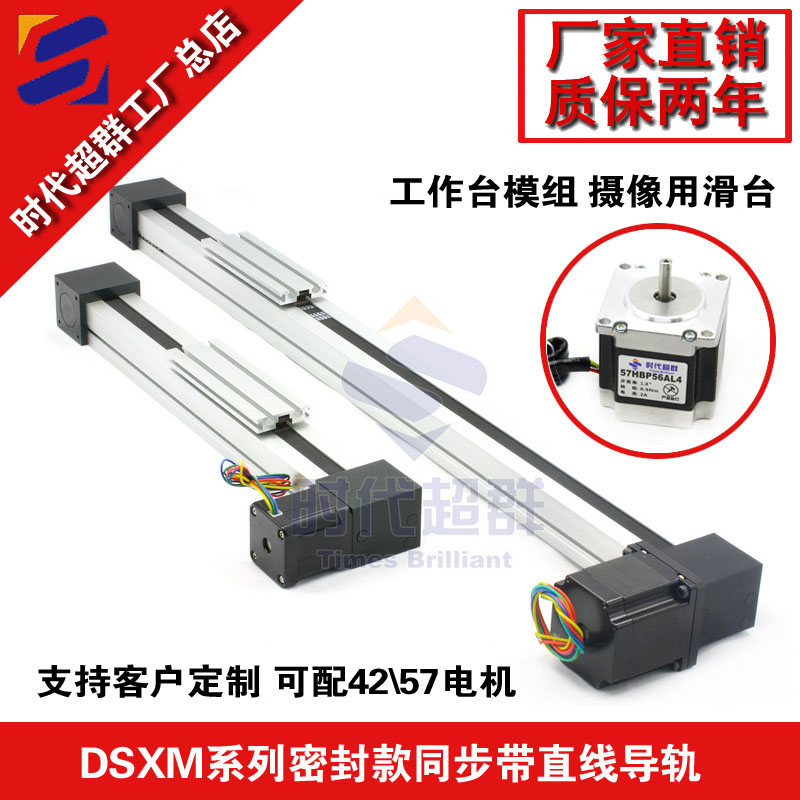

| DSXM密閉同步帶
| 導程60mm同步帶
| 0.3
| 0-500
| 0 | 20 | 3米

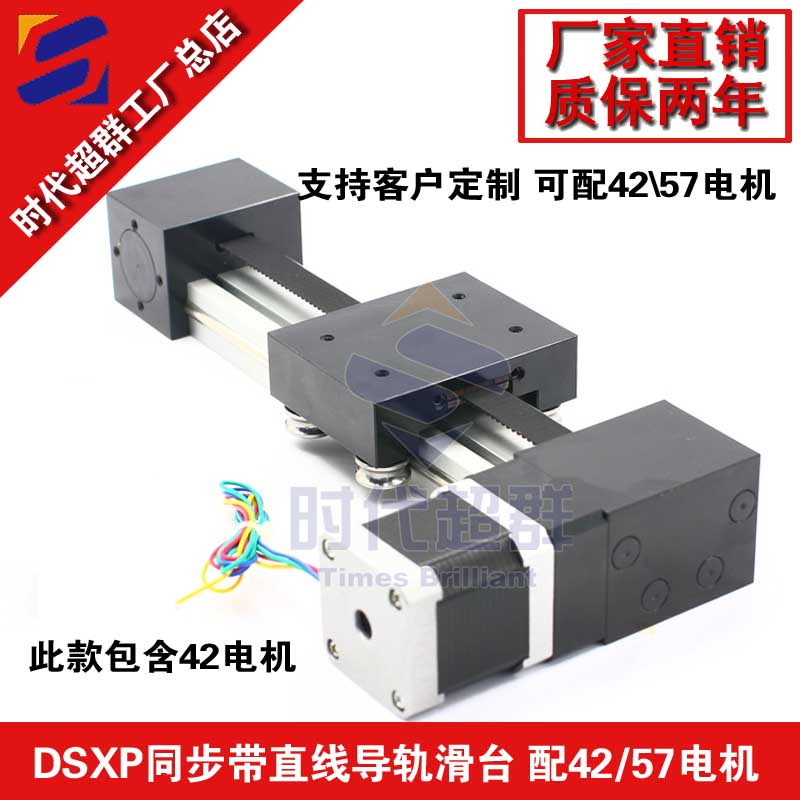

| DSXP普通同步帶
| 導程60mm同步帶
| 0.3
| 0-500
| 0 | 20 | 3米 |
1、高精度的線性模組/線性模組滾珠導軌有兩種類型。第一種負載能力優異、精度高且預期使用壽命更長。第二種則基于商業設計風格，運行平穩安靜，精度極高。

2、絲杠驅動的線性模組設計用于對推力、剛度、精度有高要求的重型負載、但對速度 沒有過高的要求，比如中等速度的應用中。 3、當加速度即速度是第一考慮因素時，則選擇皮帶傳動的線性模組。

4、導向滾輪類型則****地結合了剛度和動態性能。 滾輪導軌負載能力高，速度快， 加速性能好，是動態應用的理想選擇。采用梯形導軌可以提供性價比高、平穩、可靠及無需維修的導向線性模組。

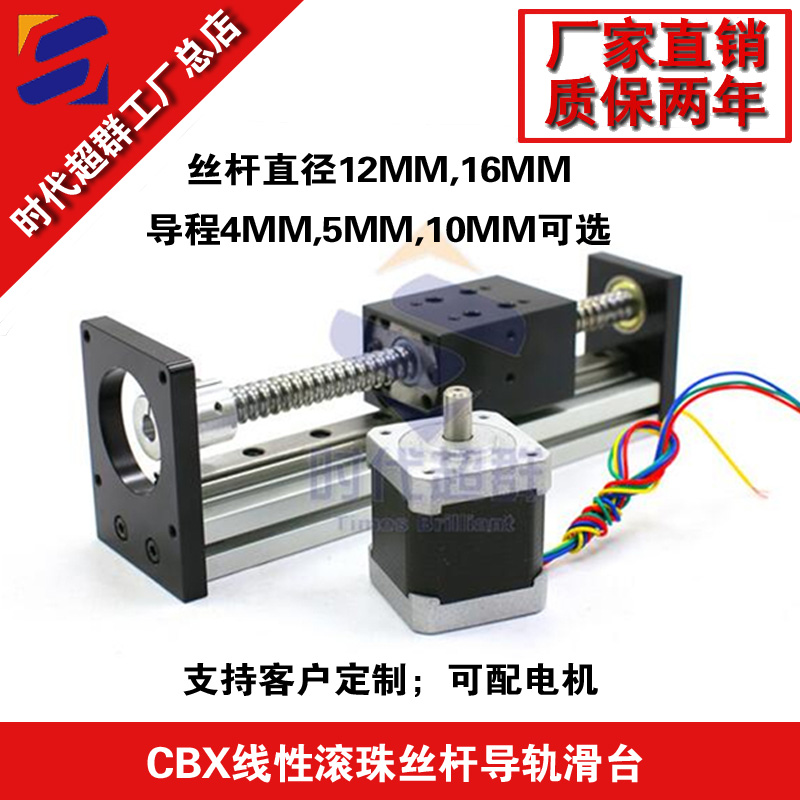

特點 1、設計、安裝及維護簡便(產品結構輕巧，體積小，重量輕) 2、高精度(誤差在3微米以內，可調節預壓使導軌和導輪之間的間隙達到“零”，平 行式軸承導輪提高了平行精度而不產生明顯誤差) 3、高速度(比現有的其它型號快五倍，速度每秒可達10米及低噪音 4、高可靠性(偏心螺母設計和防松移設計) 5、高防磨性(鋼軸經過特別加硬處理) 時代超群供應滑輪式滾珠滑臺DBX系列，滑輪式梯形滑臺DTX系列，線軌滾珠滑臺CBX系列，雙線軌滾珠滑臺HBX系列，光軸梯形絲杠滑臺ETX系列，光軸滾珠絲杠滑臺EBX系列，同步帶導軌滑臺系列目前時代超群的產品已廣泛的使用在PC, LCD, PCB, LED, PDP, 生物科技,半導體,汽車,光電,食品,醫藥,等相關產業設備上,并獲得客戶高度好評。 聯系方式：QQ:467102884
