上圖為客戶定制四軸控制系統，裝箱測試現場，途中采用了57步進電機配密閉同步帶導軌滑臺，及CM36L系列四軸控制器。具體產品如下 2.2NM電機及配套驅動器：

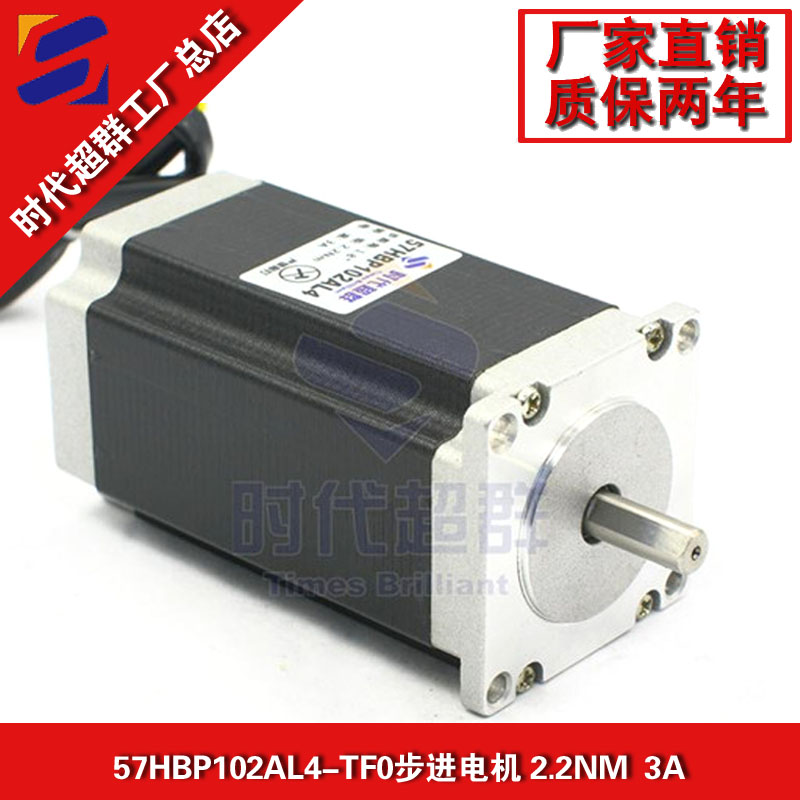

時代超群供應的混合式兩相步進電機57HBP102AL4-TF0三相混合式步進電機
步距角1.8°，扭矩2.2N.m，電流3A，機身高102MM，軸徑Φ8MM，銑扁，出軸長21mm，采用永磁硅鋼片造，低碳環護，力矩，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。配套驅動器ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4

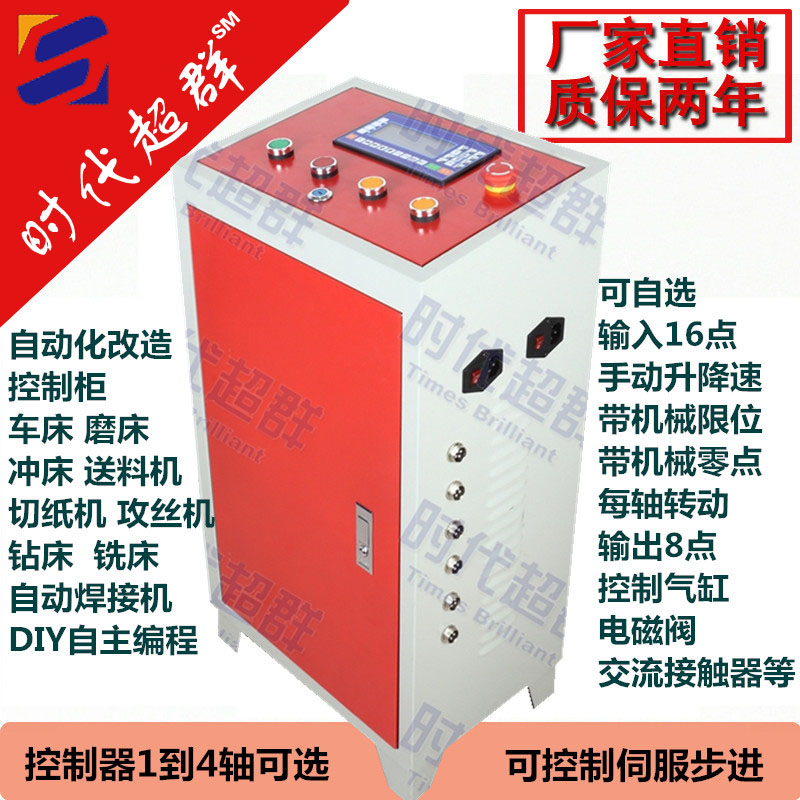

可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 CM36L-40四軸控制器：
MC36L可編程自動化控制器是全新開發的單軸，雙軸，三軸，四軸4種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。 CM36L適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。 本產品操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。 技術特點 ✔ 實現X單軸；X,Y兩軸；X,Y,Z三軸；X,Y,Z,A四軸控制 ✔ 數字插補技術實現X-Y直線插補，X-Y圓弧插補功能 ✔ 梯形加減速控制 ✔ 位置指令范圍-99999.999mm ~ +99999.999mm ✔ 最小指令單位0.001mm，指令電子齒輪比分子1~99999，分母1~99999 ✔ 16路光電隔離輸入，8路光電隔離輸出；擴展后可達32路輸入與輸出 ✔ 輸出采用mos管控制通斷，每通道750mA阻性負載，200mA感性負載。 ✔ 具有反向間隙補償功能 ✔ 速度倍率功能，多級調節 ✔ 位置比較，連續脈沖，多輸出口控制等豐富漢字指令，編程簡單易懂 ✔ 選擇性I/O功能配置功能 ✔ 可存儲20個程序 ✔ 提供操作級，設備級密碼管理功能。方便設備管理 ✔ 提供時間鎖功能。方便收取尾款。 ✔ 支持外接擴展模塊，自動識別模塊輸入輸出數量。 ✔ 程序指令的隱藏與顯示功能。 ✔ 提供軟件限位功能 ✔ 提供各軸坐標，計件數值掉電記憶功能。

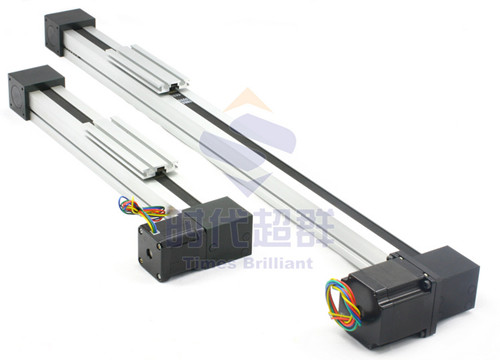

配套的DSXM系列密封款同步帶直線導軌（可配42、57步進電機
60伺服電機）此系列同步帶有效行程可做到50mm-3000mm，水平載重20kg。 同步帶采用高剛度鋁合金做機體；運行速度快，****可到500mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。

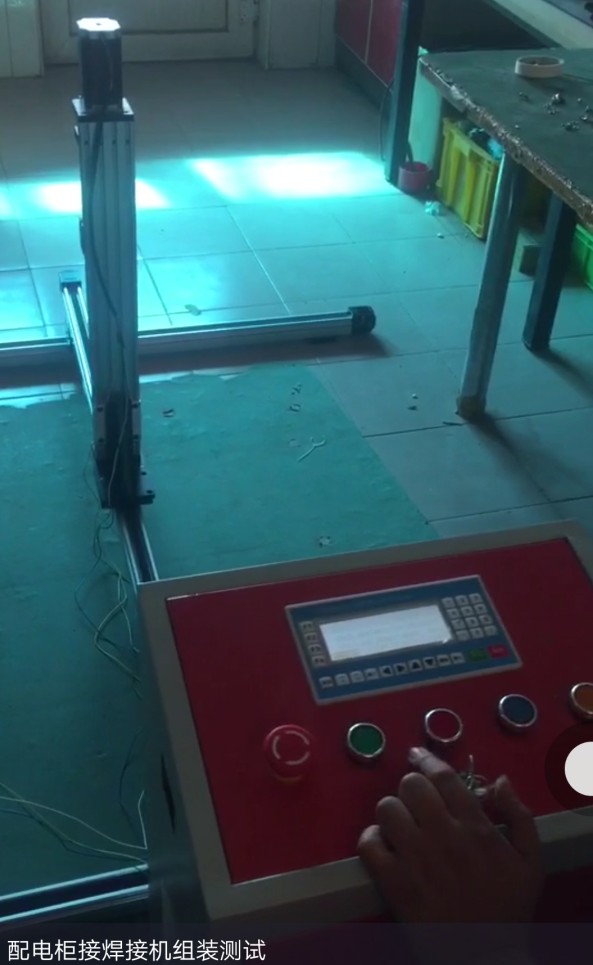

承重測試地址：http://v.youku.com/v_show/id_XMTU3NzE4MTcyOA==.html 裝箱測試
我們的CM35 40 45系列控制器是有1到4路的脈沖口（幾軸就有幾路），脈沖頻率****150K。兩軸以上都可以任意幾軸走直線插補（聯動），XY軸可以走圓弧，如果需要XY走圓弧同時C軸走擺角度就要用HC13M-41，價格貴于HC13M-40，另外都有18路開關量輸入（均可自定義設置）和8路開關量輸出口，可以存儲48個程序，單個程序可以420行指令。另有示教功能，方便應用與“焊接等行業”。用控制器本身就可以編輯程序，當然如果買了通訊線和軟件就可以把控制器的程序傳到電腦或電腦傳到控制器。
聯系方式：QQ:467102884
電話：13811070445（劉女士） 相關文章：
