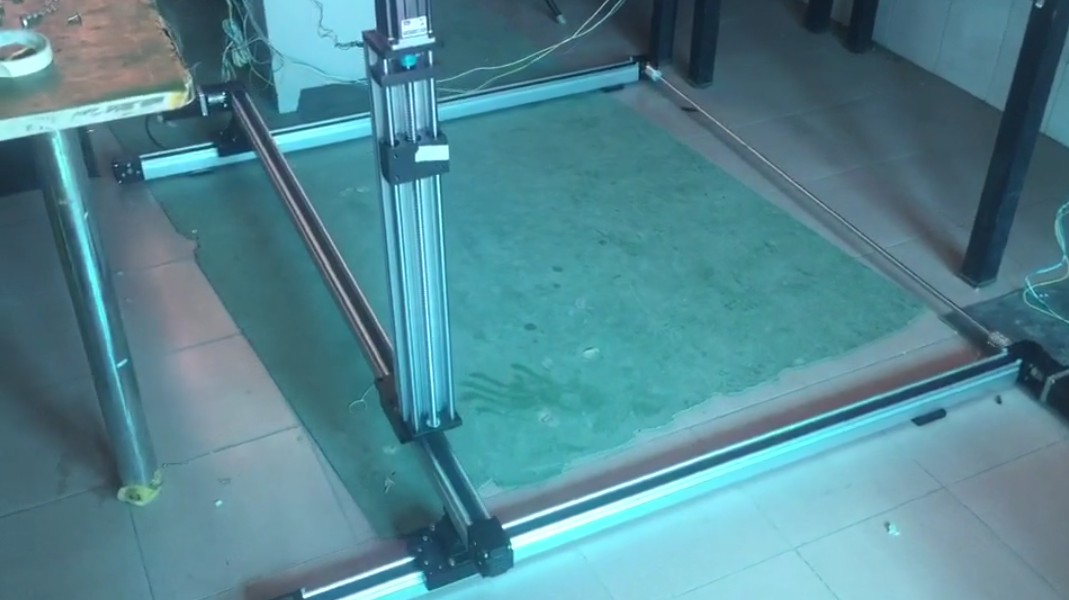

時代超群同步帶導軌滑臺座體為一次性鋁擠壓成型,較普通鋼板或鋁板拼接而成的座體,剛性好,直線度高,抗扭曲性強等特點,從而有效提高了滑臺整體的強度和精度。;滑臺由同步帶傳動,噪音輕,有效行程選擇空間大,負載力矩大,速度快;廣泛應用于噴涂、點膠、焊接、貼片、切割、噴繪、搬運、多維機械手及其它各種需求直線傳動行業。 同步帶龍門架

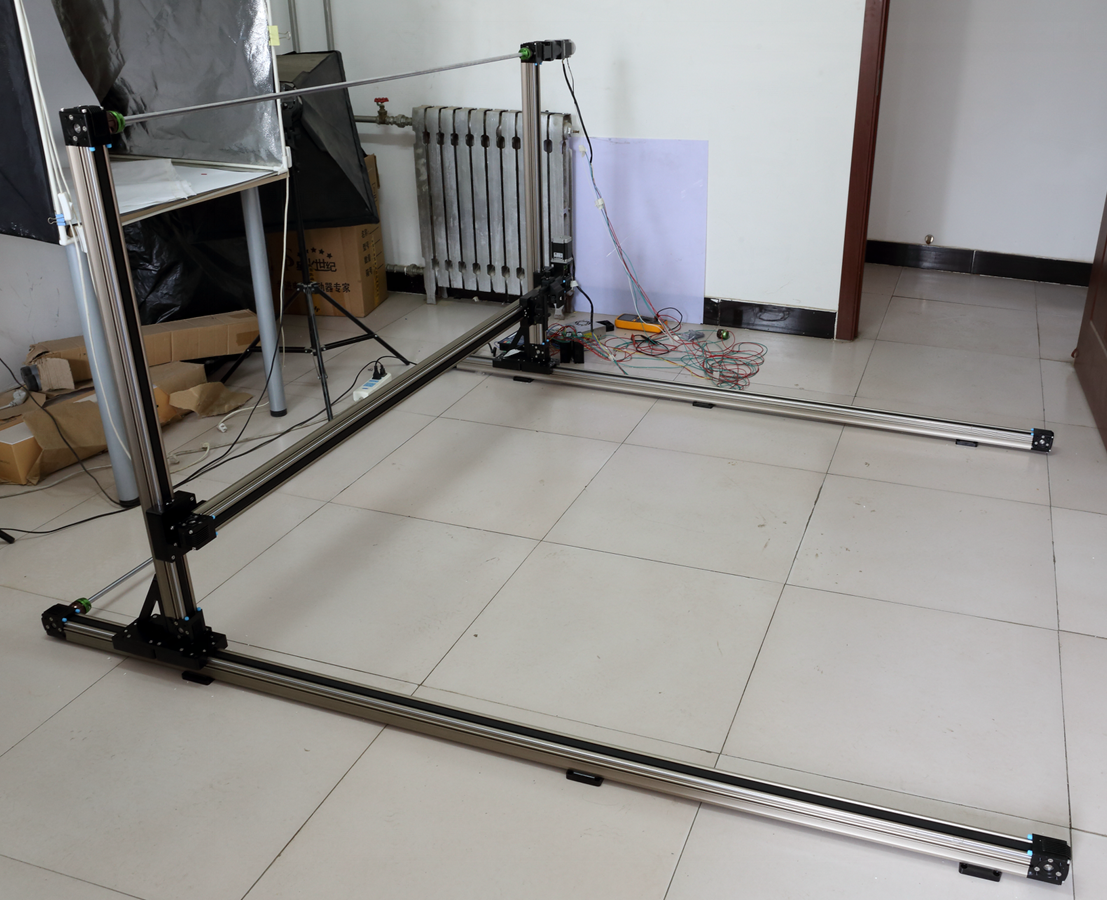

上圖龍門架采用的是DS45M75系列,可配42、57步進電機 60伺服電機此系列同步帶有效行程可做到50mm-3000mm,水平載重20kg.上圖導軌為DS45M75C-500,有效行程500MM ,導程75MM 導軌寬45MM,同步帶采用高剛度鋁合金做機體;運行速度快,****可到2000mm/s;有效行程大,最長可做到3米;可任意組裝,接收非標定制;具有高等級機械效率;摩擦系數小,噪音低,維護少 龍門架的應用中常涉及一些重要的連接件,下面做一下簡單的介紹

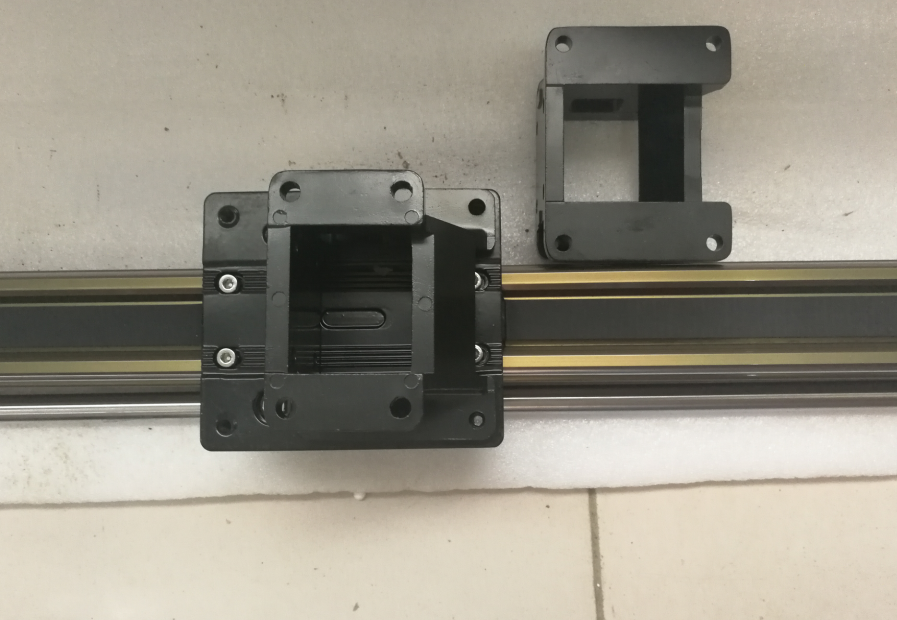

地腳(高腳47mm)導軌安裝支架連接板,用于十字,側面鏈接

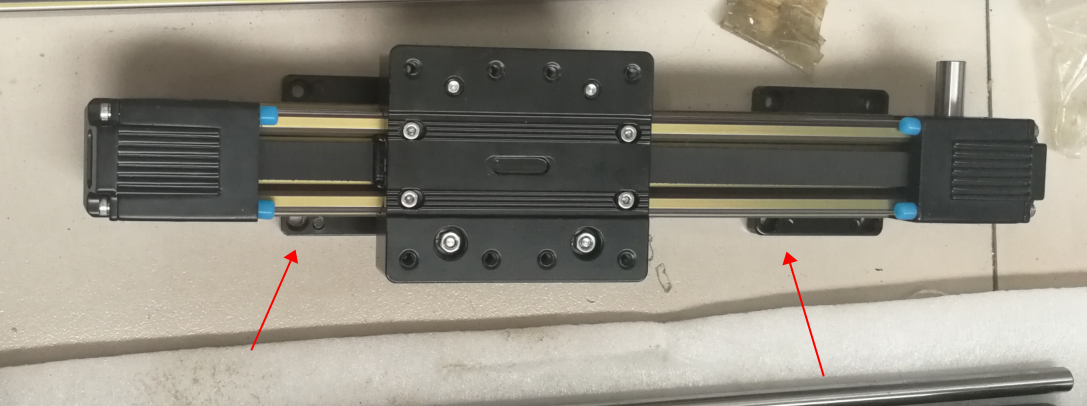

地腳(低腳9mm),用于固定導軌

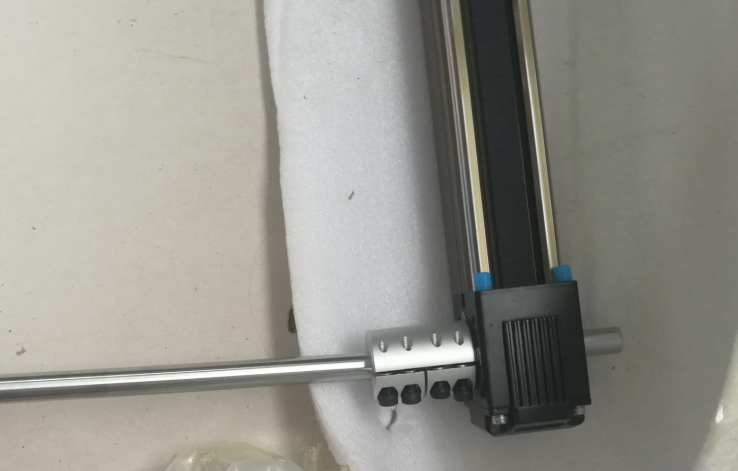

連接桿,用于鏈接兩條同步帶導軌,用一臺電機同時控制兩條導軌做統一運動。 時代超群同步帶導軌廣泛應用于噴涂、點膠、焊接、貼片、切割、噴繪、搬運、多維機械手及其它各種需求直線傳動行業。
