ZM-6510M閉環無刷電機驅動器可以支持速度閉環和速度開環控制嗎?(YSS)

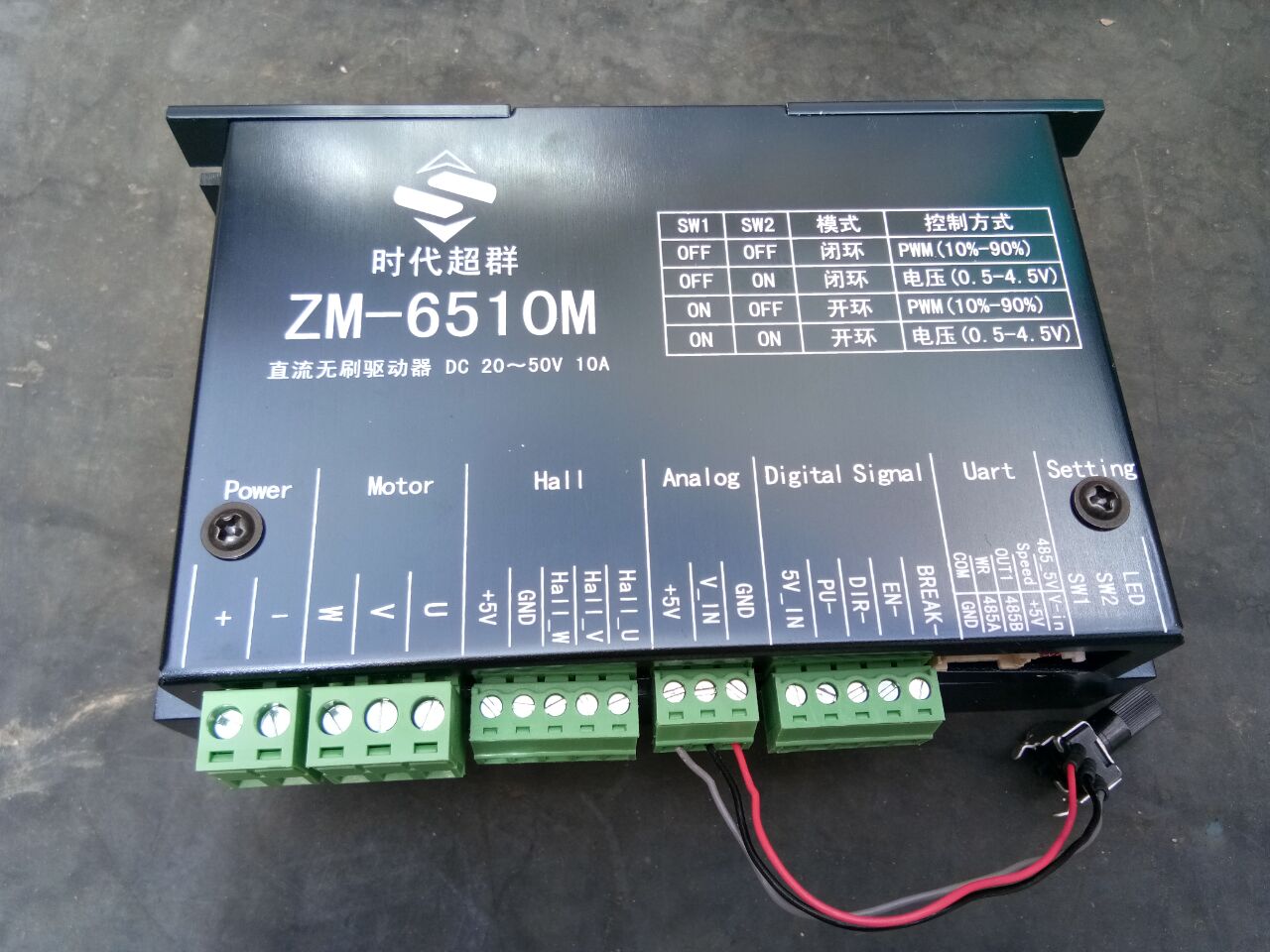

ZM-6510M閉環無刷電機驅動器 400W以下無刷電機均可配套使用


一.產品特性

1. FOC場定向矢量控制,降低運行噪音,支持速度閉環和速度開環控制。

2. 給定信號支持模擬量控制和PWM占空比控制

3. 支持弱磁調速,能在小負載場合,超過額定轉速50%運行。

4. 能直接外掛modbus數碼顯示,直接顯示轉速。

5. 帶學習功能,可以學習電機相序和hall相序。

6. 供電電壓+20V~50V。支持50~400W直流無刷電機(帶hall信號

7. 內部隔離485modbus協議RTU模式)19200,8,N,1控制方式?梢栽O(shè)定驅動器地址,簡化控制系統。也可以直接通過PC機控制,并提供PC機測試軟件。

8. 具有欠壓,過壓,堵轉,過熱保護。

9. 提供隔離輸出的 報警輸出信號。

二.驅動器接口

POWER(電源接口)


+V

直流電源正極,+24V~+48V

GND

直流電源地。

Motor(電機動力線)

U

電機 相線圈。

W

電機 相線圈。

V

電機 相線圈。

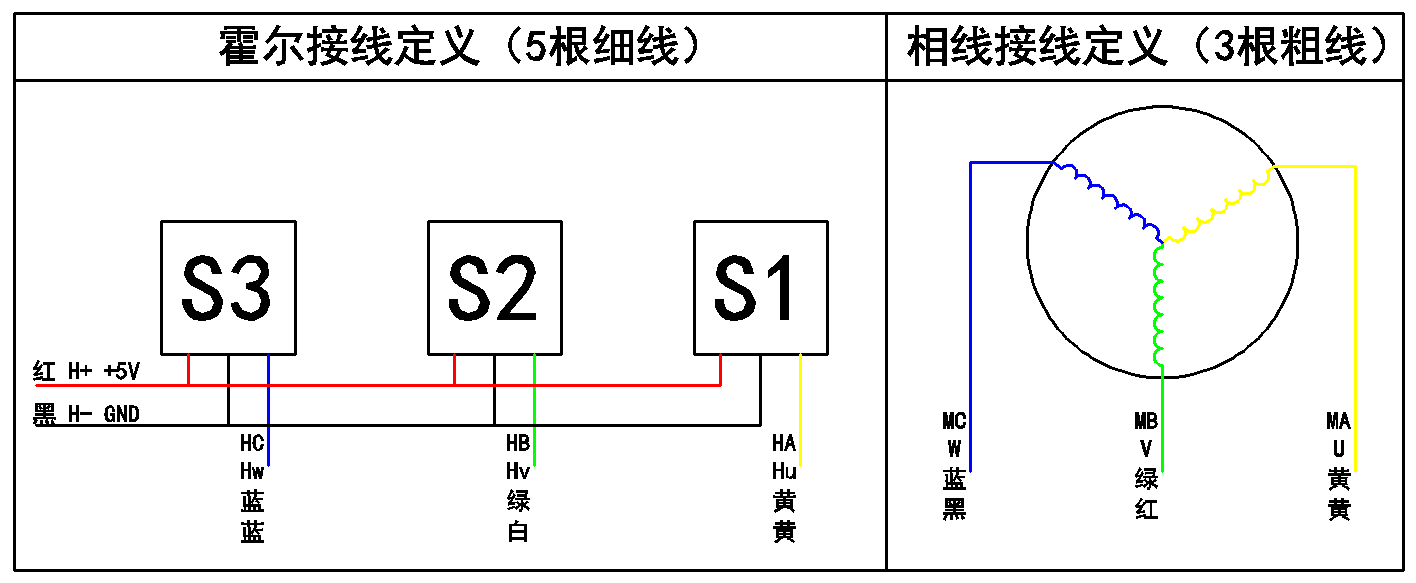

HALL(電機hall信號)

5V

接電機上5V(驅動器輸出5V

GND

接電機上0V

HALL_U

接電機hall信號U

HALL_V

接電機hall信號V

HALL_W

接電機hall信號W



Analog(模擬輸入)

5V

接電位器+

V-IN

接電位器中點(或者電壓輸入0.5~45V對應0~設置的****轉速

GND

接電位器-



Digital Signal(輸入數字信號)

5V_IN

數字信號共陽端,接控制器5V

PU-

占空比信號輸入端(10%~90%對應0~設置的****轉速

DIR-

方向信號:高/低電平信號,DIR-高電平時45V,低電平時00.5V。

EN-

使能信號:此輸入信號用于使能或禁止。0V禁止。5V或者懸空使能。

BREAK-

剎車信號,0V剎車,5V或者懸空正常運行。



Uart(通信及驅動器輸出)

GND

驅動器內部輸出5VGND

485A

485通信A端(D+端)

485B

485通信B端(D-端)

+5V

驅動器內部輸出5V(****100MA

V-IN

電位器中點

COM

輸出信號公共端和485供電的GND

WR

報警輸出,報警導通

OUT1

留用

Speed

Hall信號輸出

485_5v

485供電的5V

三.模式選擇

功能選擇:

SW1

SW2

模式

控制方式

OFF

OFF

閉環

PWM10%~90%

OFF

ON

閉環

模擬電壓(0.5~4.5V

ON

OFF

開環

PWM10%~90%

ON

ON

開環

模擬電壓(0.5~4.5V

四.狀態指示與報警

開機后紅燈綠燈都亮一次,用于檢驗LED是否工作正常。而后綠燈亮,紅燈滅為正常狀態。如果遇到報警狀態,可以通過紅色閃爍來判斷原因,也可以通過modbus讀取報警代碼。

報警代碼

紅燈閃爍

報警原因

報警處理

0x11

一長閃一短閃

電機hall信號不正常

檢查hall信號

0x12

一長閃二短閃

系統堵轉報警

停機

0x13

一長閃三短閃

系統欠壓報警 <15V

停機 電壓超過15V繼續運行

0x14

一長閃短閃

失速報警,負載過重

停機

0x15

一長閃五短閃

驅動器瞬時大電流

停機

五、上位機軟件使用說明

本驅動器提供一個上位機軟件,用于監測和測試驅動器?梢酝ㄟ^(guò)軟件查看和設置驅動器內部參數。



如上圖所示,軟件分為波形顯示,電機運行參數等幾個部分。下面介紹一下各個部分的功能和作用。

波形顯示:一共有4個通道,分別用4種顏色表示。顏色和 電機運行參數 內的字體顏、

色相同。即:藍表示電流,綠表示輸出的脈寬,紅表示當前轉速,黑表示電壓。

電機運行參數:表示電機運行的實時數據。

驅動器設置參數:顯示驅動器的撥碼開關,和方向使能設置。如果是modbus模式,此

欄無效。

驅動器運行狀態:此欄會顯示驅動器的報警狀態,如果沒有報警會顯示運行正常。

Modbus控制參數:此欄內的參數是驅動器內部的參數,如果要修改這些參數,必須先

對modbus使能寫1。具體的參數含義參考 寄存器說明。

Modbus讀。此欄可設定驅動器的地址,讀取驅動器數據的周期,和是否讀取。

Modbus發送:此欄用于修改驅動器參數,首先選定參數類型,再設定好參數數據,然后點發送即可。

六. 常見問題處理

1. 如果脈沖控制端口DIR導通方向和我所需要的方向不同怎么改?

答:可以通過上位機來設置DIR的極性,接上上位機后,modbus使能寫, DIR極性 寫 0. 最后參數保存標志寫1. 重新上電即可。

2. 比較小的負載,如何超過額定轉速運行

答:本款驅動器帶弱磁調速功能,可以通過改變?nèi)醮沤嵌,超過額定轉速運行。通過連接上位機軟件設置。連上驅動器和電腦,能正常通行后。 Modbus使能 發送 1  。 弱磁角度 發送 100 (0~300代表0~30°,角度越大可以達到的****轉速越高,但是可以輸出的扭矩越小,根據自己的需要測試。 參數保存標志 發送 1. 重新上電。再測試。

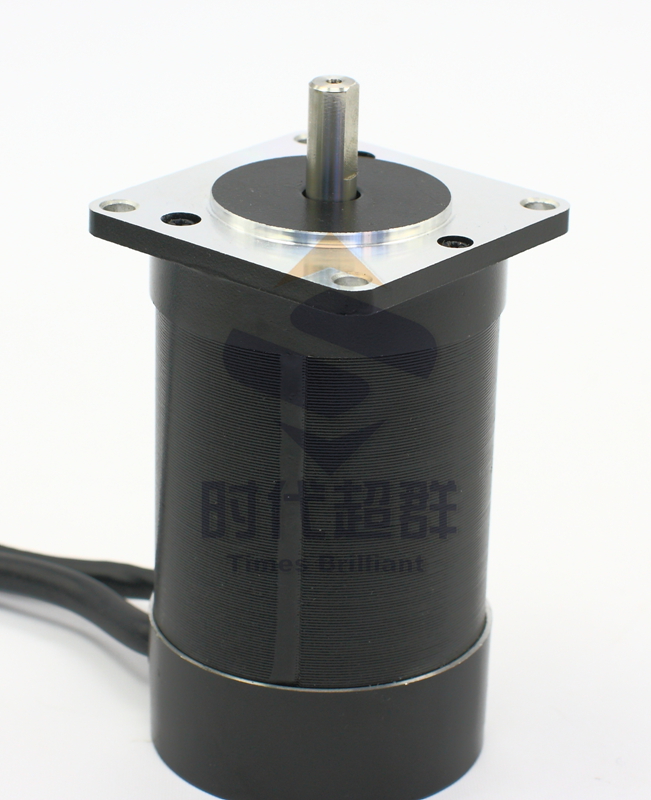

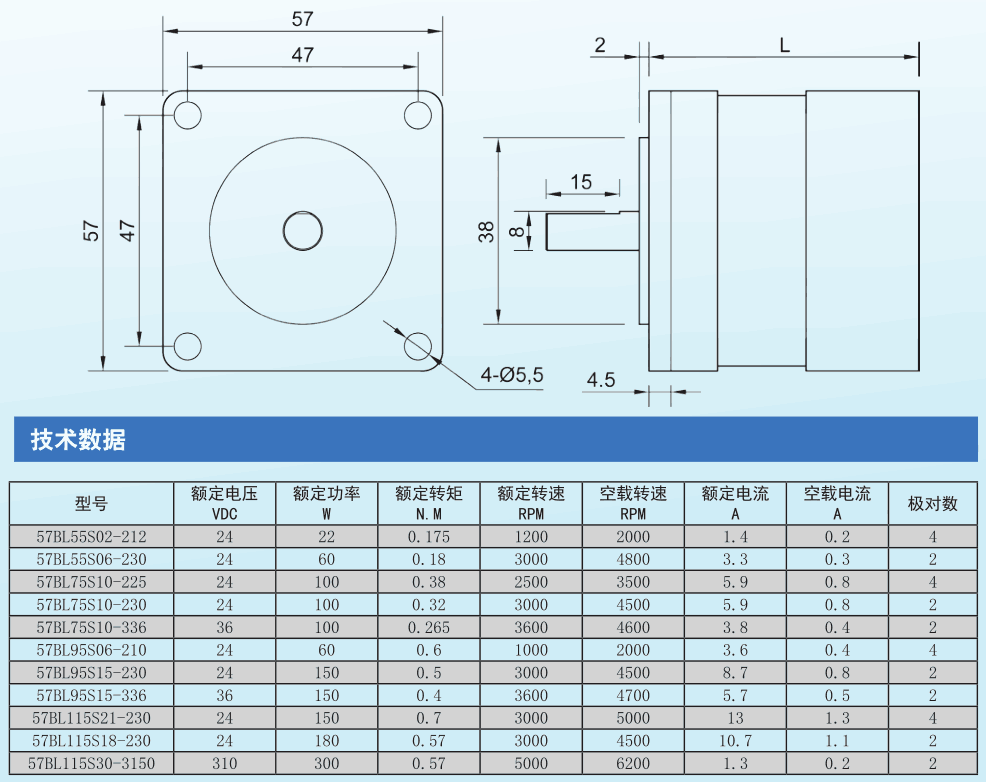

                          可配套使用57無刷電機參考選型57BL95S15-230TF9


57BL95S06-210TF0 .jpg





  其他配套咨詢楊工18001308796
