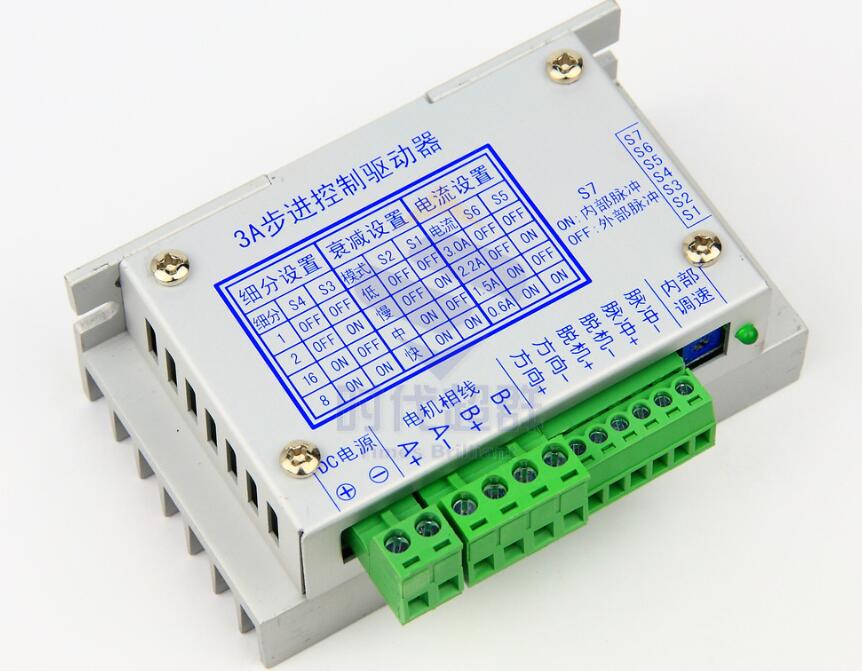

首先，我們來看一下，3A步進控制驅動器對應的是哪種型號？如下圖：

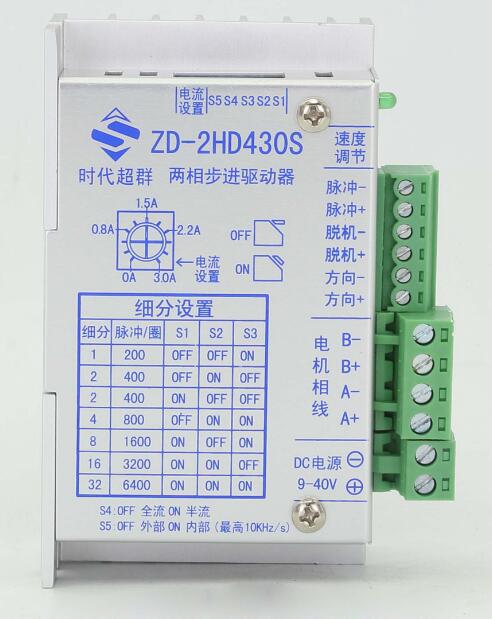

這款3A步進控制驅動器原型號是ZD-6560-V4CWL(即為中性ZD-6560-V4C) 主要功能 ·內部集成控制調速度功能，支持內部和外部控制 ·整步、二細分、八細分、十六細分可調 ·輸出電流 4 檔可調 ·過熱自動保護 ·自動半流鎖定 ·衰減 4 檔可調 ·支持脫機、使能、鎖定等功能 同樣是配57系列及以下步進電機，同樣參數調試及設置端口，型號為ZD-2HD430S完全可以替代，成本還能做到****。接下來了解一下430S這款驅動器的性能：
驅動器特點 ·高集成度高可靠性 ·接口采用高速光耦隔離 ·****輸出電流 3A ·****輸入電壓：DC 40V( 峰值 ) ·短路、過流、過熱保護功能 ·內部每秒 0-10K 脈沖，實現簡單控制
主要功能
·整步、二、四、八、十六、三十二細分可調 ·輸出電流連續可調 ·短路、過流、過熱保護功能自動保護 ·自動半流鎖定，減少待機發熱 ·支持脫機、使能、鎖定等功能 由此可以看出新品ZD-2HD430S替代原有版本的ZD-6560-V4C(3A步進控制驅動器)是完全沒有問題的，并且430S驅動器可調細分選擇更多。 舉例有一個用戶原款驅動器撥碼如下：

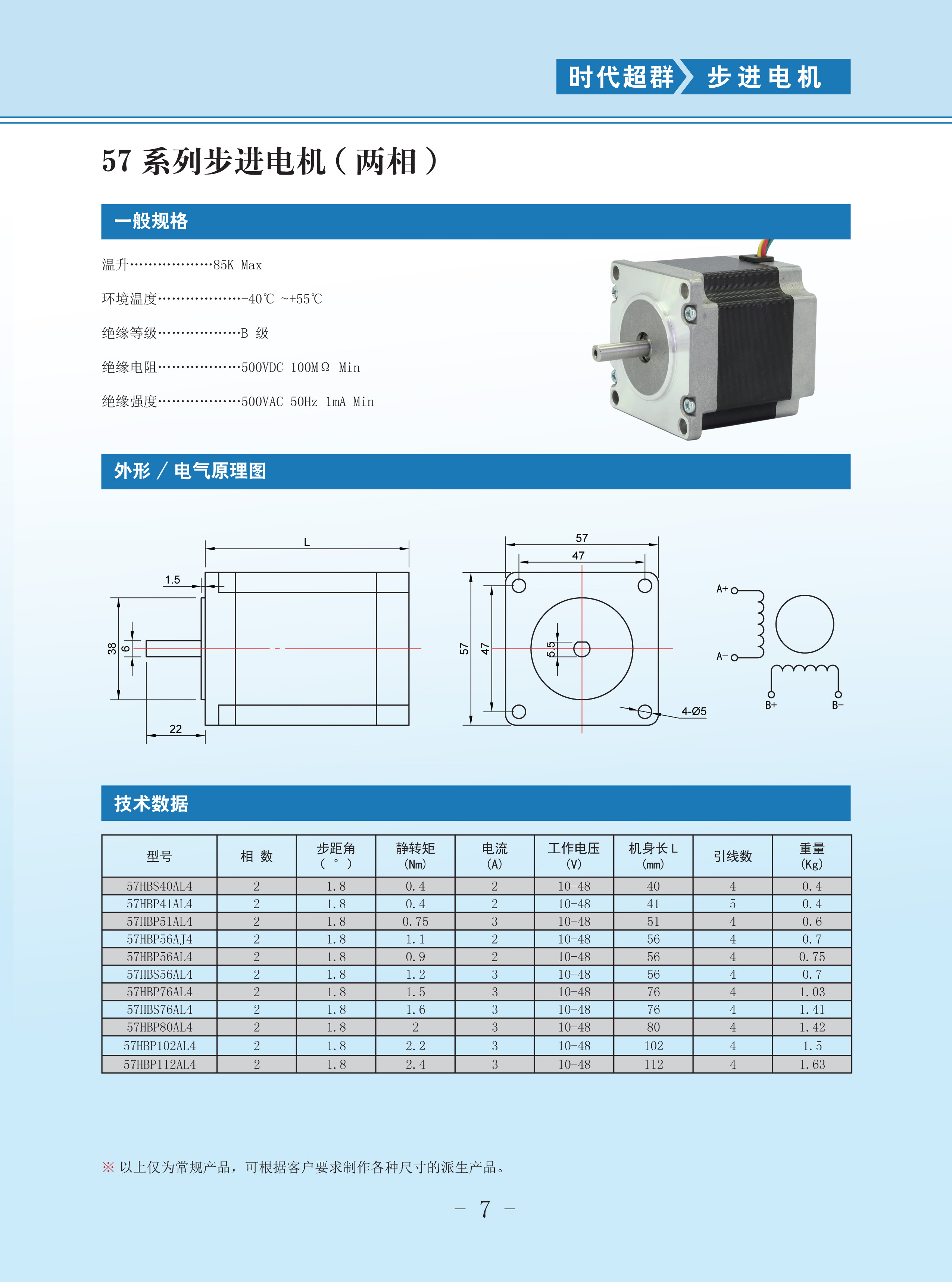

也就是用戶當前選擇的是2細分，中檔模式的衰減設置，電流為3A.那么對應新款ZD-430S驅動器該如何設置呢？ 很簡單，把新款ZD-430S驅動器的S1,S2,S3,分別設置為OFF,ON,OFF狀態，另電流調整旋鈕撥到****即可！ 基于驅動器的相關參數，咱常規57系列以下的兩相步進電機均可配套來用，如下：
其中需要注意的是，配套電機同系列同型號會有不同輸出軸的尺寸，需要提前與相關人員確認一下！ 配套技術咨詢 楊工：18001308796 QQ:1755105676
