時代超群交流伺服電機選用高工作溫度、高磁能積優質永磁材料；采用有限元法優化電磁參數設計；采用正弦波電流驅動，運行特性良好；被廣泛應用在是火花機、機械手、精確的機器等。能加配減速箱、令機械設備帶來可靠的準確性及高扭力。 調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。多級結構的力矩波動小，功率從100W~10KW都可以做。。
DM系列驅動器采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊�？稍黾哟诠δ埽瑢�(shí)現485通信功能
如果你購買的是時代超群以下產品，均可以參照下位置控制實例進行位置控制

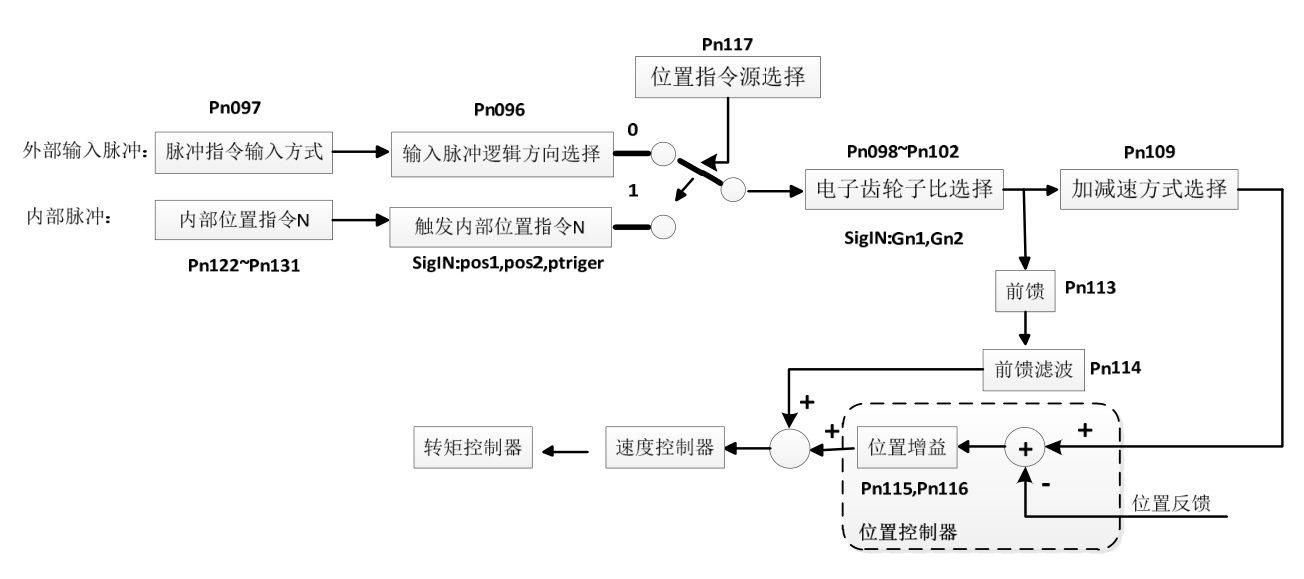

位置控制結構圖
位置控制舉例
外部以脈沖方向的形式輸入 20K 頻率的正方向脈沖，發送的個數 1.5 萬個，電子齒輪比 3：1，加減速時間 60ms。則需設置的參數： Pn097=0,Pn096=0,Pn117=0,Pn098=3,Pn109=1,Pn110=60。 若不采用外部端口使能電機，可設置 Pn003=1，內部自動使能電機。當外部輸入脈沖后，電機逆時針旋轉 4.5 圈（2500 線編碼器）。 內部位置控制

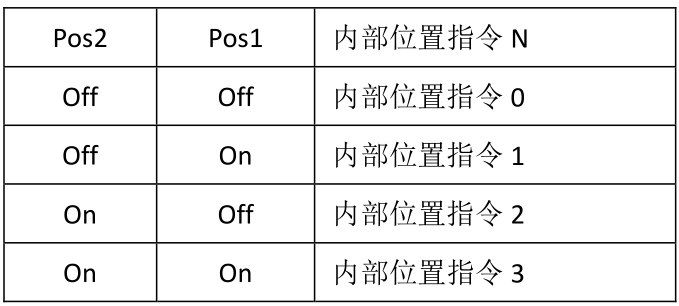

進行內部位置控制，需設置 Pn002=2 , Pn117=1，以及在 Pn118~Pn131 設置相應的運行參數。SigIn 端口的pos1 ,pos2 選擇內部位置指令 N:

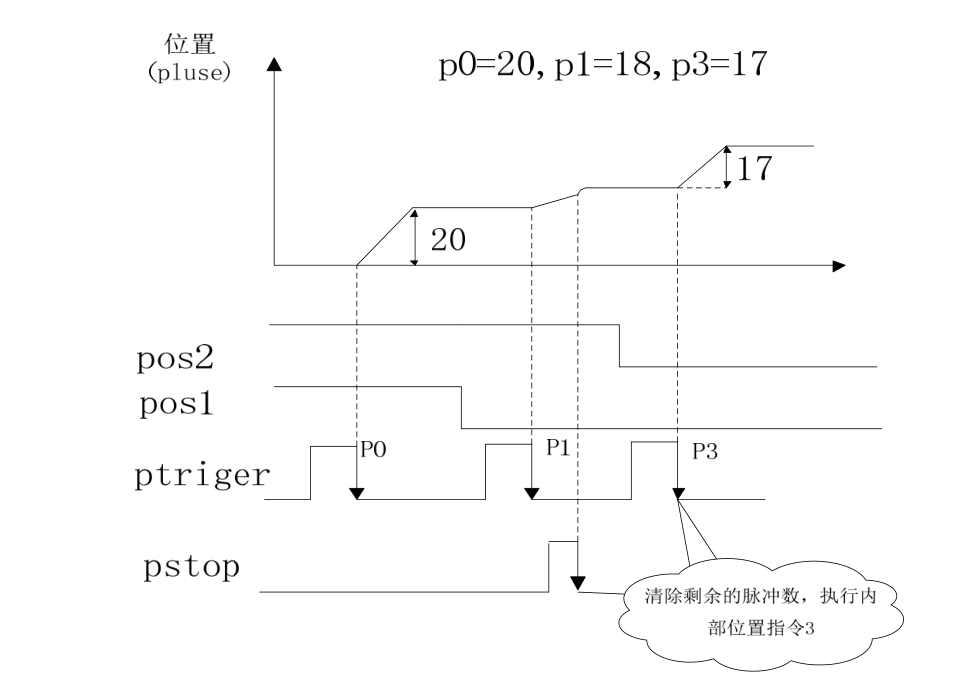

使用內部位置控制時，先確定輸入端口 pos1,pos2 的狀態，即選擇相應的內部位置指令，然后觸發輸入信號 ptriger，每次 ptriger(OFF‐>ON)下降沿時，驅動器讀取內部位置指令 N，累加至剩余的指令脈沖數，繼續執行相應的操作。 如果設置Pn118=0,在位置移動過程中想暫停電機運行，當觸發輸入端口pstop信號，電機減速停止，然 后驅動器自動清除剩余位置指令，當輸入端口ptriger再次觸發時，驅動器會根據當前pos1,pos2的狀態，執行相應的位置指令，請參考以下時序圖:

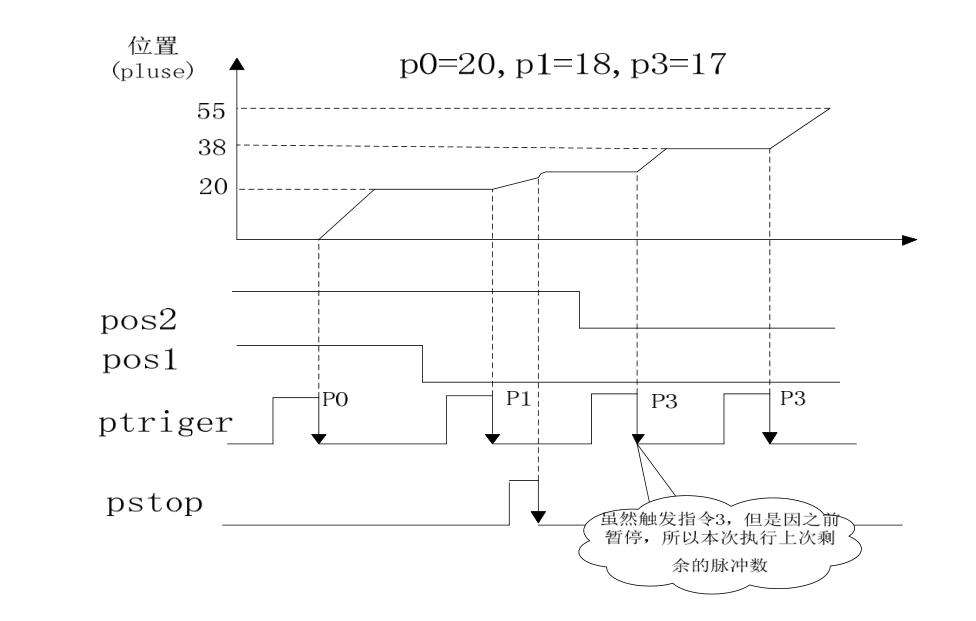

如果設置 Pn118=1,在位置移動過程中暫停電機運轉，當觸發輸入端口 pstop 信號，電機減速停止，當輸入端口 ptriger 再次觸發時，電機會繼續走完剩余的位置指令，到達輸入端口 pstop 觸發前所下達的目標位置，請參考以下時序圖:
時代超群伺服電機特點 1：低發熱（運行時，發熱很低） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應快（伺服速度可到0-3000RPM，保恒扭矩輸出，具有短時間三倍過載能力） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備 聯系方式：QQ:467102884 電話：13811070445（劉女士） 相關文章： 80系列交流伺服電機的市場應用 110系列交流伺服電機的市場應用 130系列交流伺服電機的市場應用 特別推薦——高性能交流伺服電機配套驅動器 DM系列參數可調的伺服電機通用驅動器 220V DM系列伺服驅動器接線示意圖及說明 380V DM系列伺服驅動器接線示意圖及說明
|
