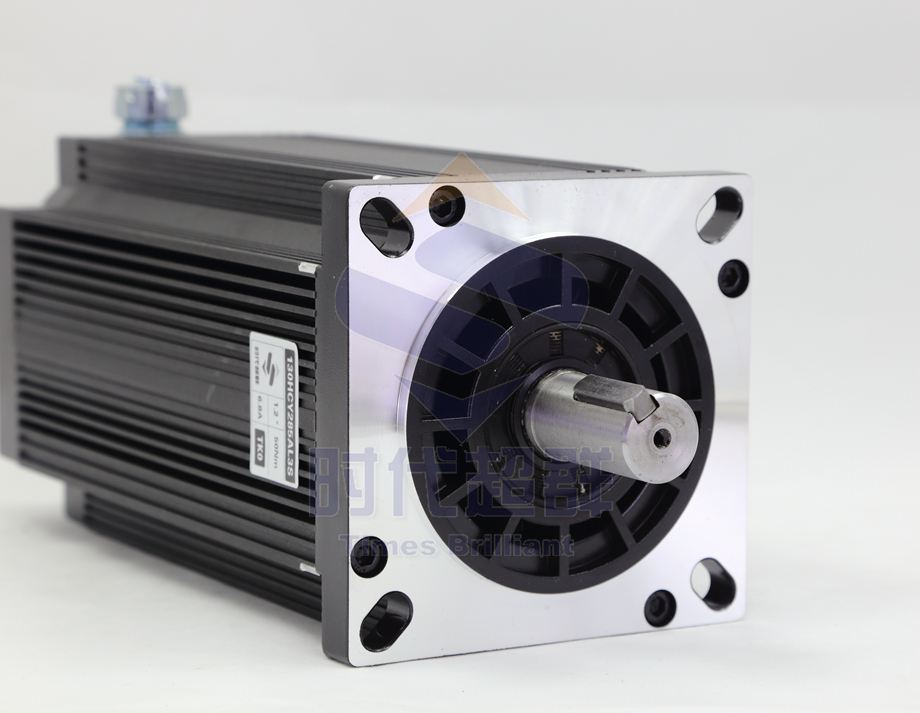

問：130步進電機50NM（130HCY285AL3S-TK0)可以帶多大負載？ 答：此問題還關系到相關傳動的效率及傳動的速度。

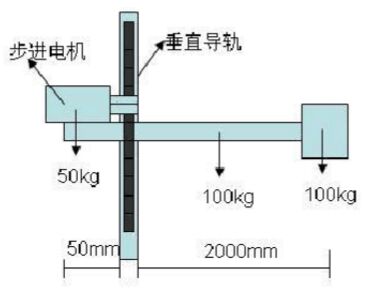

如圖的應用情況，步進電機要拉橫梁沿垂直導軌上下運動，運動速度為100MM/S,需要計算步進電機的扭矩。 牽引力計算：假設橫梁重100KG,負載重100KG,電機及其他重50KG. 責提升這些重物需要的牽引力為：250KG*10=2500N。 扭矩的計算，其實就是說你的電機所帶的齒輪產生的扭矩，能夠克服重力加上摩擦力產生的力矩。 所以根據上面的計算，電機的扭矩應為約為40NM 如果擔心不夠用的話，可以在這個基礎上增加50%的力力矩，也就是40*1.5=60NM 綜上所述，130步進電機50NM可以帶100KG（如圖的傳動方式）的負載是沒有問題的。
