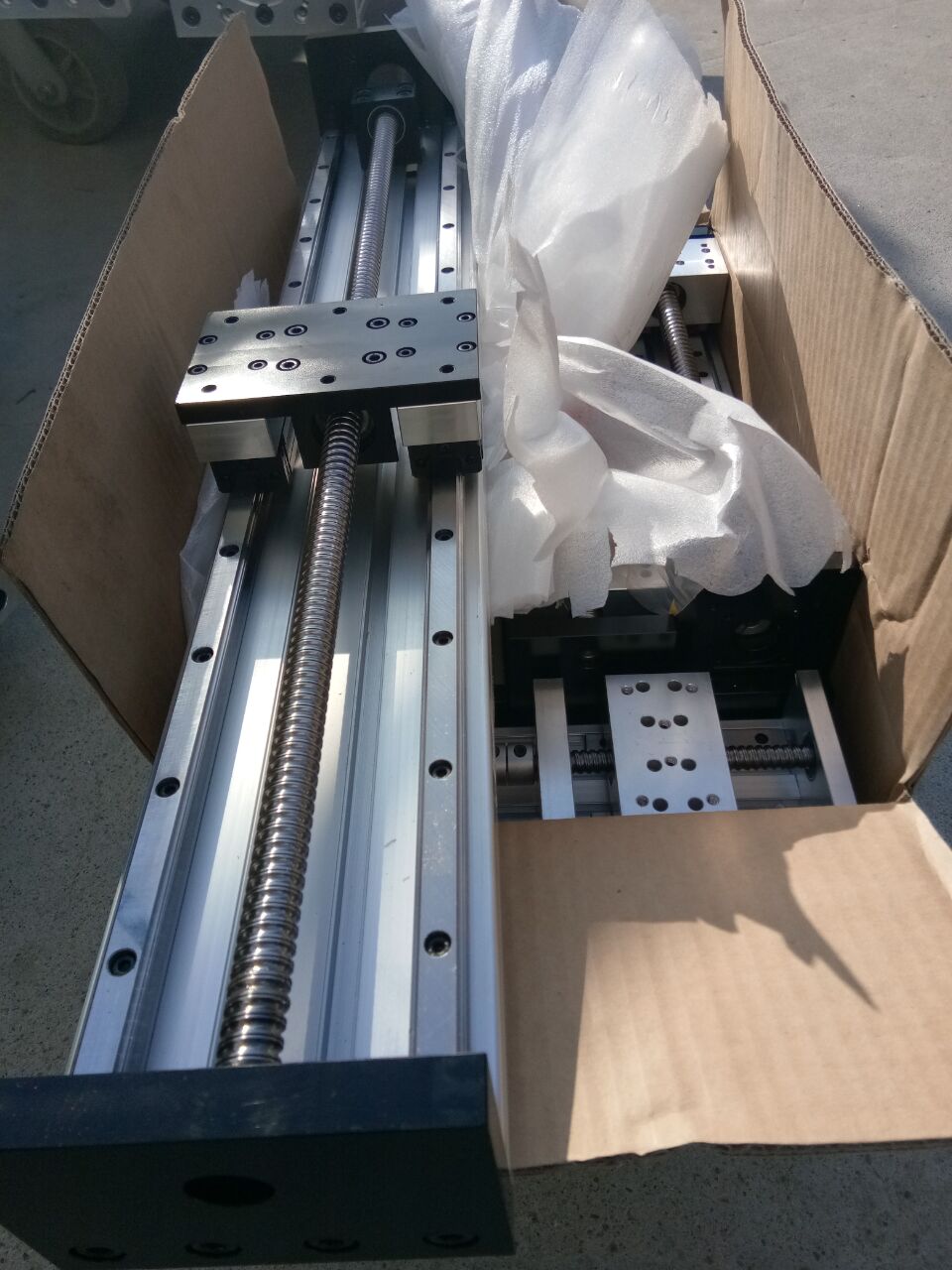

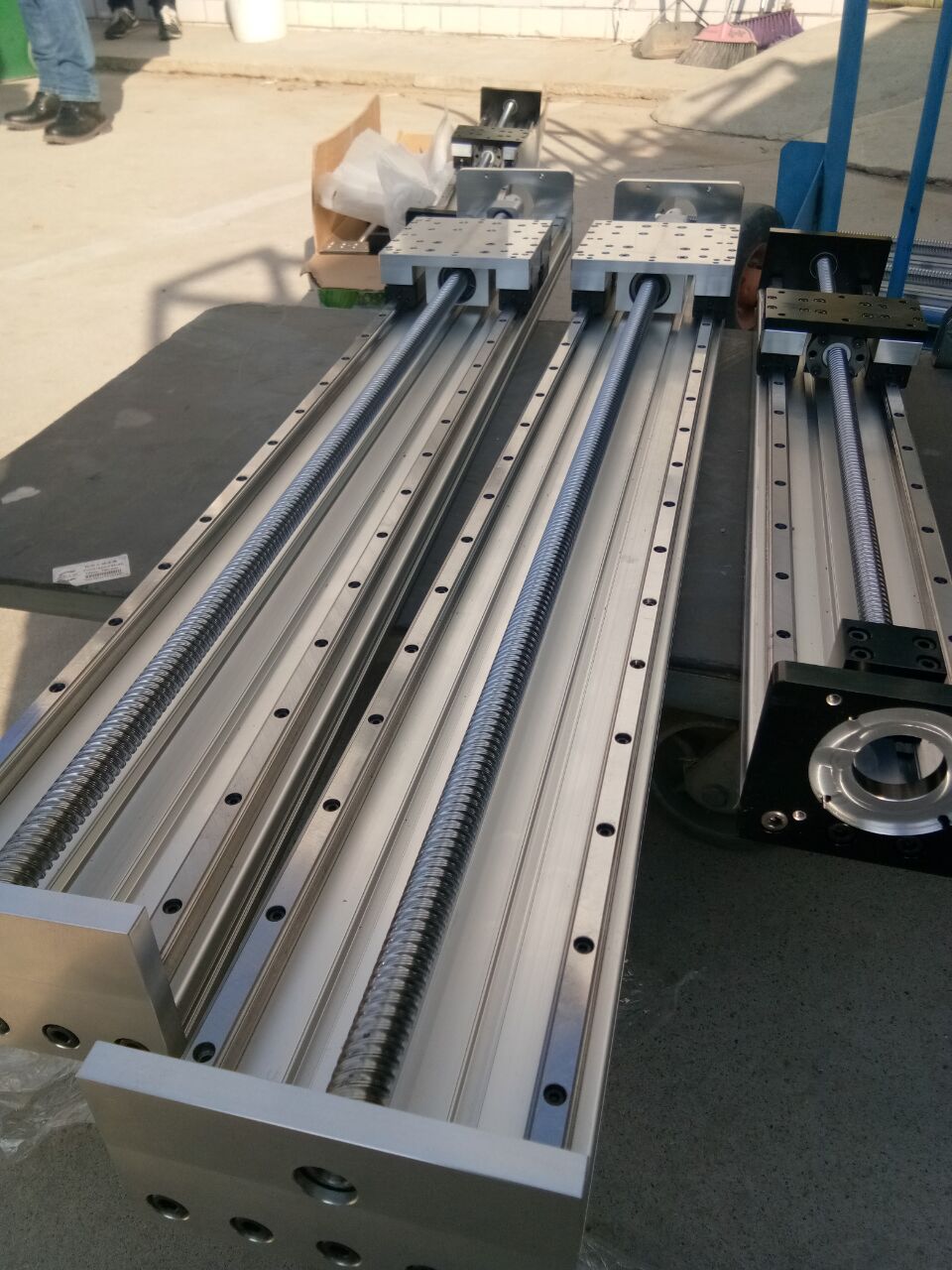

時代超群HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010，2510，可配86/110/130系列步進電機。HBX2010J為絲桿直徑20MM ，導程10MM，有效行程可以定制。 客戶利用這款搭配，垂直載重100KG，輕輕松松。 配套電機分別是86步進電機86HBP150AL4-TK0一臺，110步進電機110HCY190AL3S-TK0三臺 130步進電機130HCY230AL3S-TK0兩臺 配套控制器CM20L-60一套

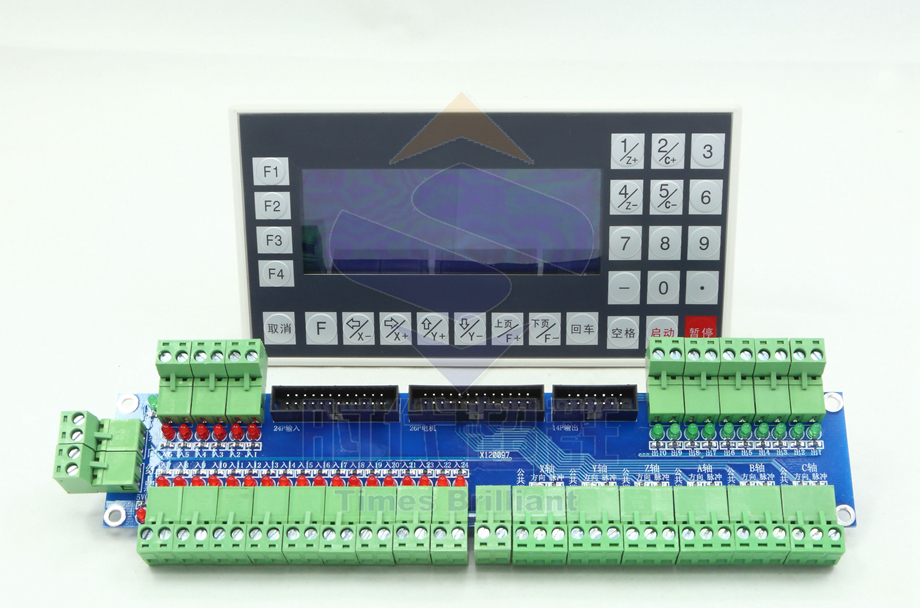

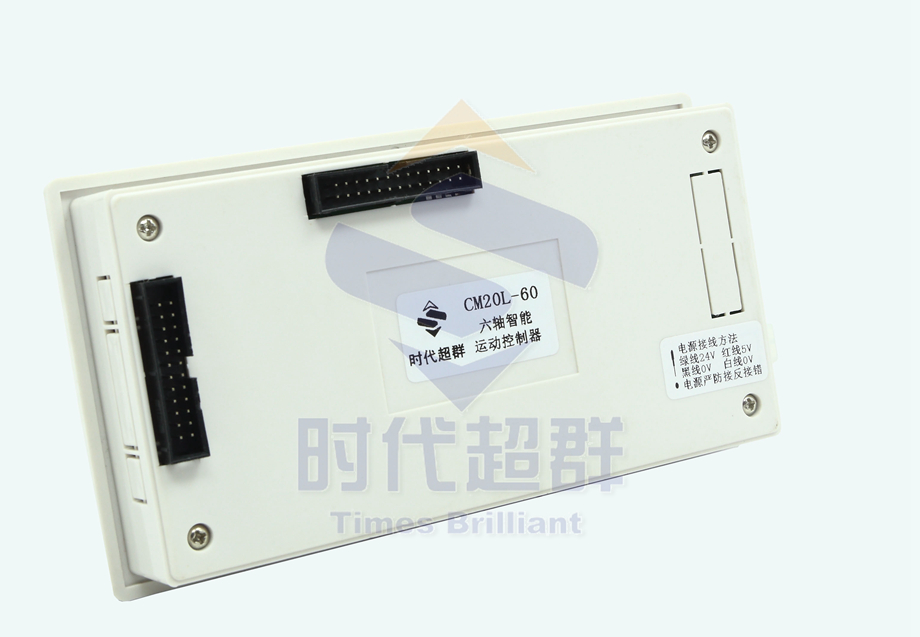

本公司****研制的“運動控制器”采用高性能 32 位 Cpu，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方 便等特點。 本控制器可控制六個電機運動，可實現點位、直線、圓弧插補的操作。具有循環、跳轉、子程序、中斷、隨動、測位等功能。支持中文、英文，文字指令、GM 代碼。簡單、清晰的參數給您的操作帶來方便和快捷。輸入 / 輸出的設置功能可方便您的使用和維修。

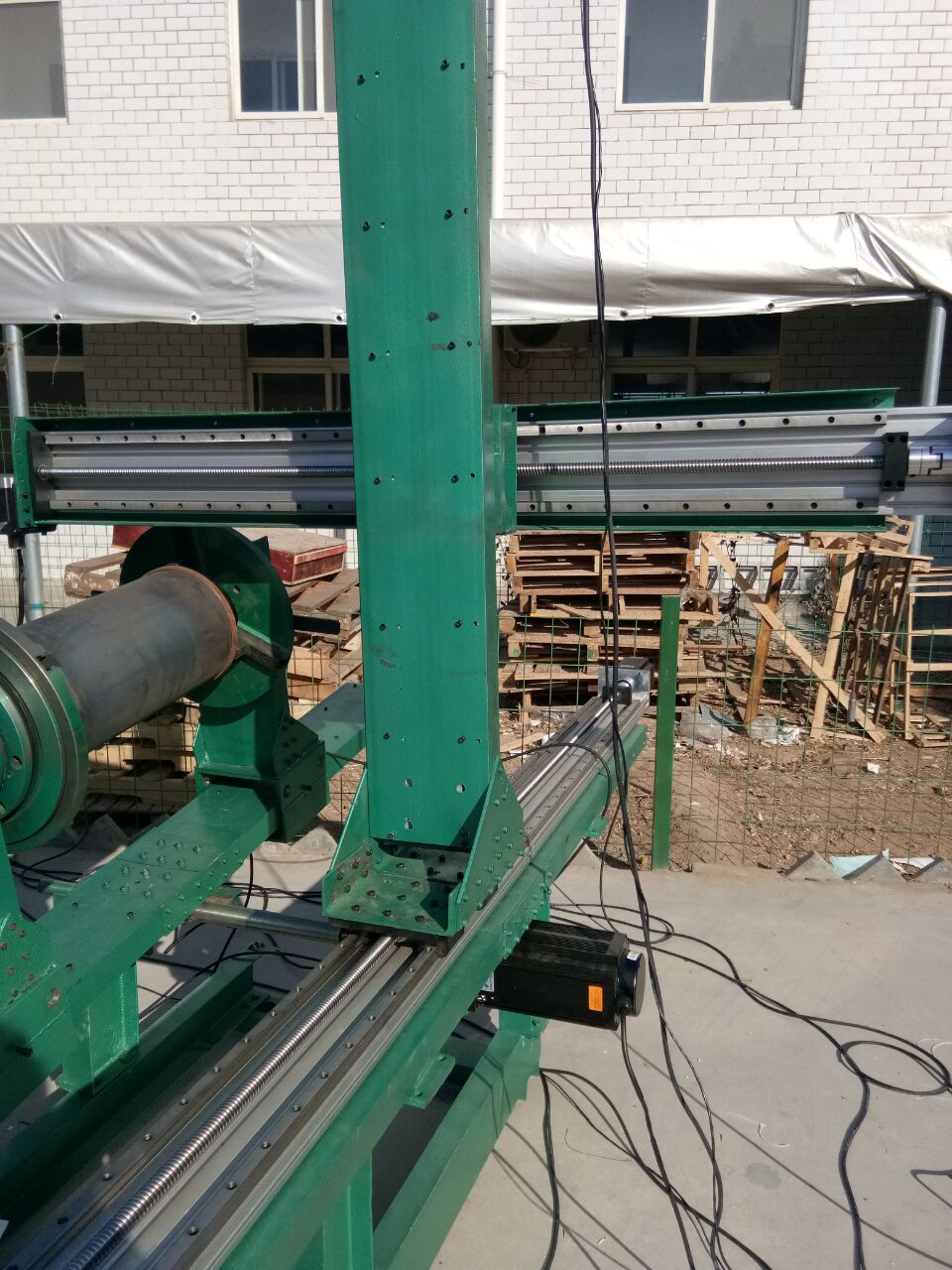

運用分析 6軸半自動焊接機
A軸設置帶工件自動旋轉角度，采用110三相步進電機帶減速機
B軸設置主軸全動，可以自動控制整個工件角度，配合焊接機操作，配合130三相帶剎車步進電機
XYZ軸三軸聯動立體空間移動，完成焊接程序設置。其中X軸設置2米長重型雙線軌，XY軸分別設置1.3米長雙線軌。
C軸電機控制焊槍轉動，達到全角度焊接要求
6軸控制柜，整合驅動器電源設備，內部設置空氣開關，繼電器，外接12組限位及啟動開關。
