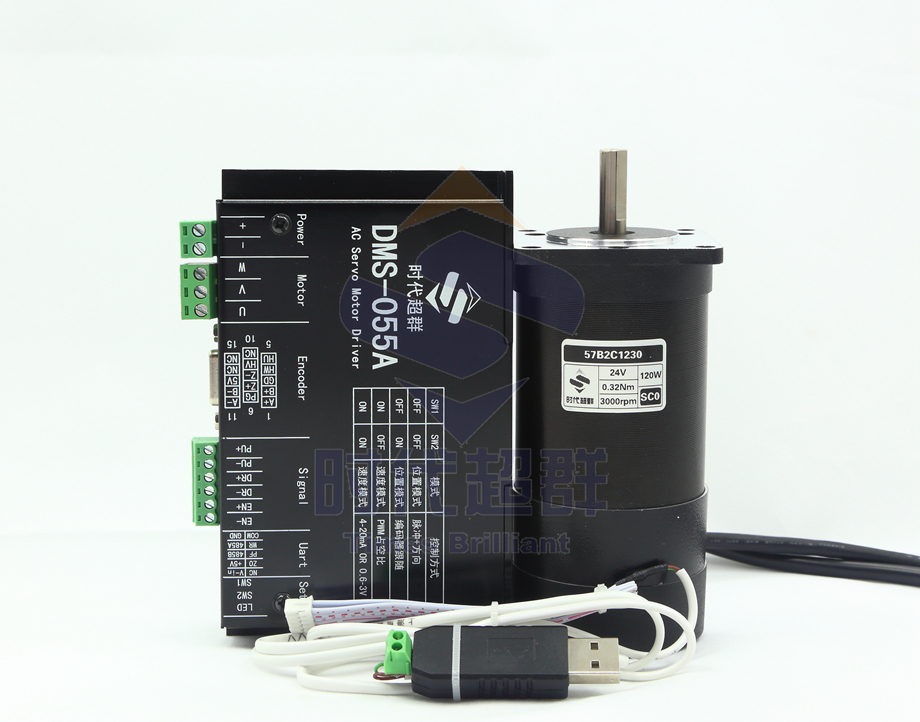

上圖是直流無刷伺服驅動器DMS-055A， 驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅動器，集電極開路和 PNP 輸出電路的信號。在環境惡劣的場合，我們推薦用長線驅動器電路，抗干擾能力強。 在說明書里參數調試版塊有提到根據電機所接負載不同，參數需要調整才能達到****效果。 有用戶可能對里面的等效力臂有點不明白，那么這個是怎么計算呢？ 首先介紹下扭矩，先用 400W 電機，1.3NM。負載是 5mm 螺距的絲桿，就是電機軸轉一圈負載移動 5mm，這樣的話，負載等效力臂 = 5mm / 3.14 = 1.592 mm那電機能提供的推力就是經過絲桿傳動的推力 = 1.3NM / （1.592mm*0.001）= 816 N那能推動負載的重量就大約是 80KG，這個是垂直的，平推可以稍微大些。由于絲桿負載電機轉動一圈移動的距離較短，所以驅動器的參數 （加速度可以較大，如 20000，位置環 KP 可以較大，如3000）。伺服電機最適合此種負載。 ![OMD~RI00}NEUW$`V)_F(]E3.jpg](/ueditor/asp/upload/image/20180417/15239017958574492.jpg "OMD~RI00}NEUW$`V)_F(]E3.jpg")

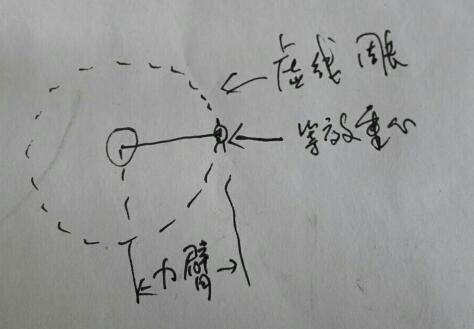

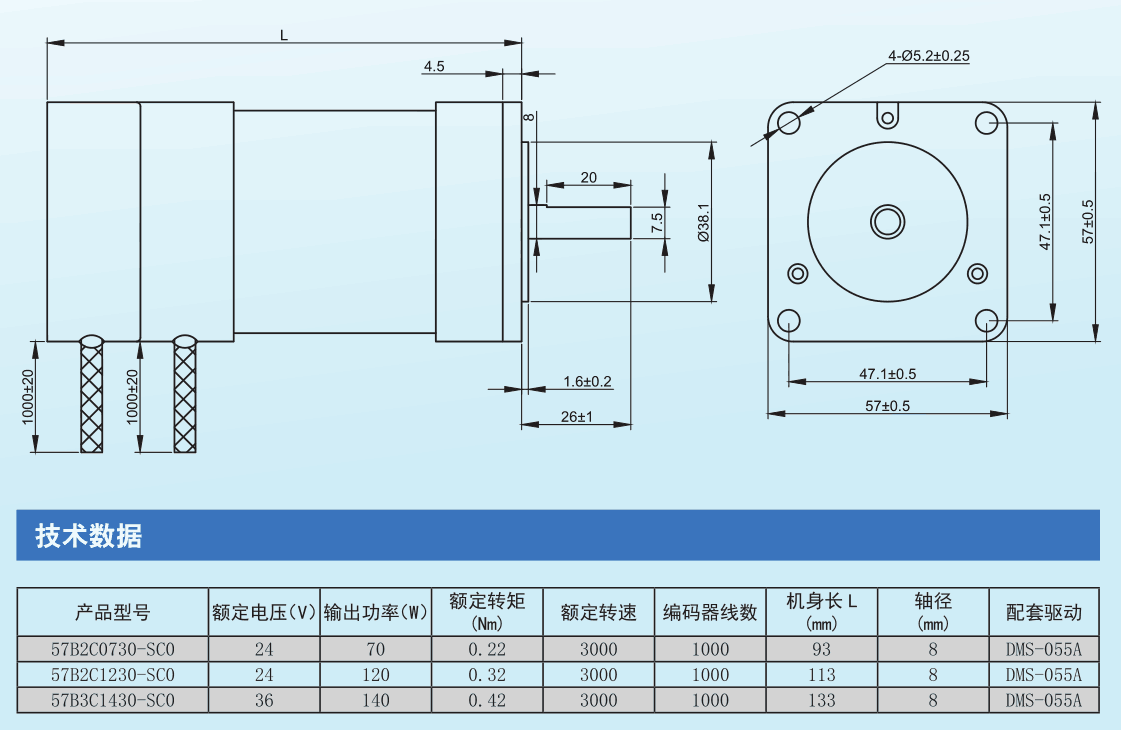

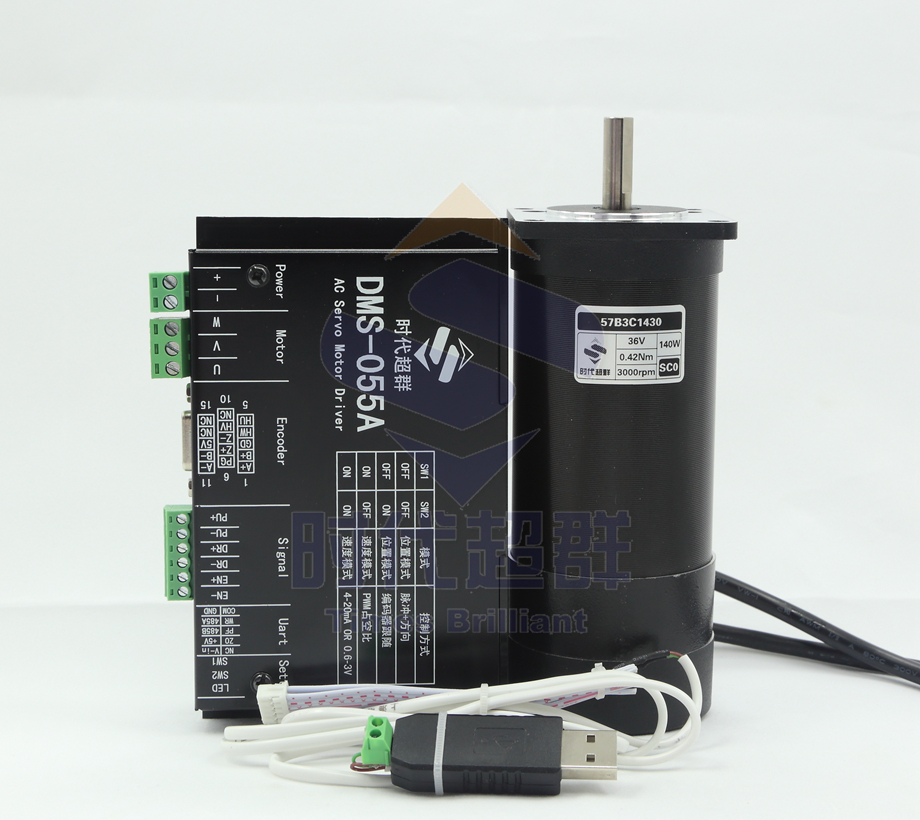

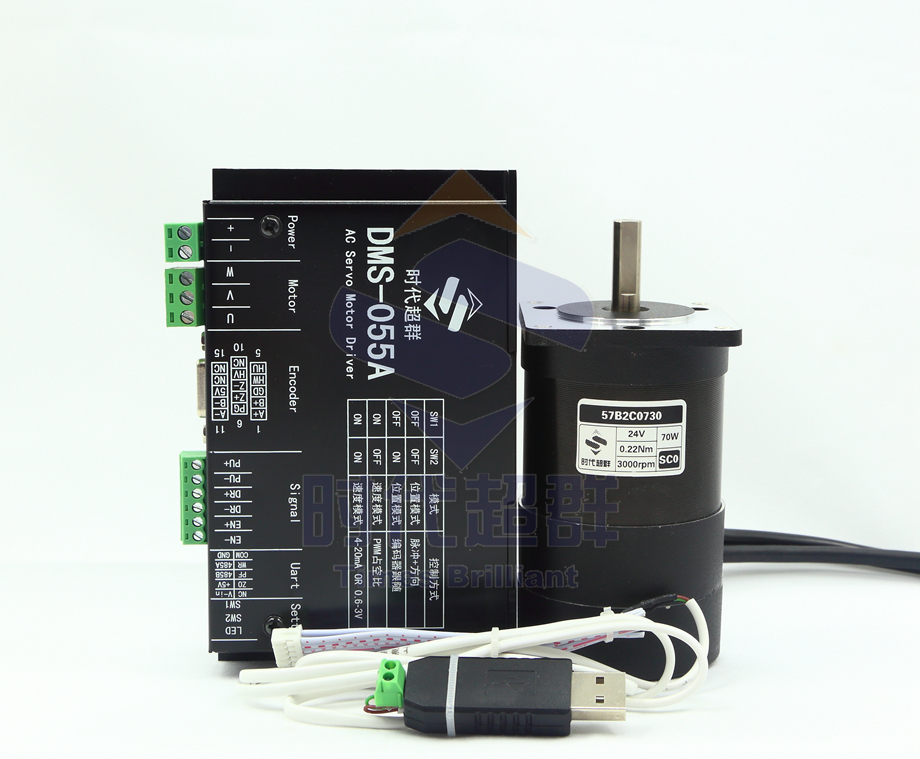

看圖，力臂所示部分： 如果絲桿的話，力臂是 1.59/2 周長是1.59*2*3.14=5mm 5mm是周長 圖上的，那么長力臂轉一圈，負載移動5mm 絲桿一圈5mm，等效力臂就是1.59/2MM 配套電機如下可選：
更多配套及技術咨詢楊工：18001308796
