上圖為客戶購買的一臺42HBS33BJ4-TR0兩相步進電機配的是ZD-M42P-485模塊驅動器，此款驅動器微型設計，安裝便利，可與 42 步進電機一體化；網絡集散控制，RS485（ModBus-RTU）組網；停止運行時自動半流；電氣接口簡潔，且接線方便；零位準確，有復位時的零位脫落動作，零位自動零點校準；限位功能，碰到限位信號自動停止。

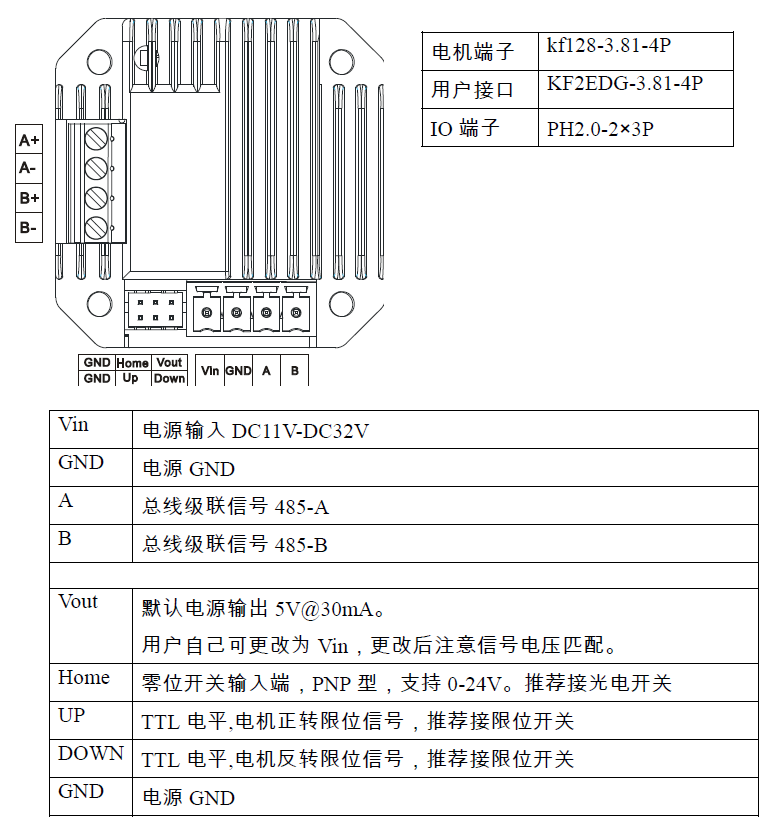

下面舉例介紹一下此款驅動如何利用485通信進行速度控制： 客戶要求以500轉每分鐘的速度控制電機的正反轉 首先按照如下接口定義進行接線（限位暫時不用）

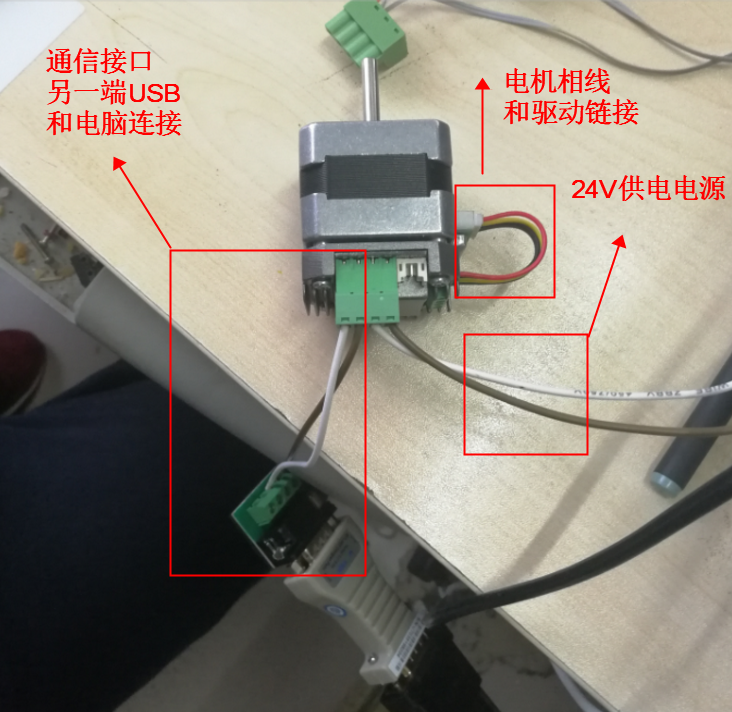

接好線以后，打開通信軟件 通信軟件下載地址：http://pan.baidu.com/s/1qY2tW4G 先來熟悉一下軟件界面

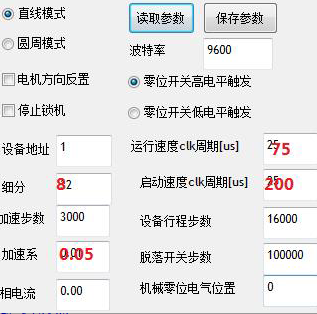

通信號以后先電機打開，然后讀取參數，細分這些會自動出來。根據客戶要求填寫具體的參數，那么先來了解一下參數都是什么意思

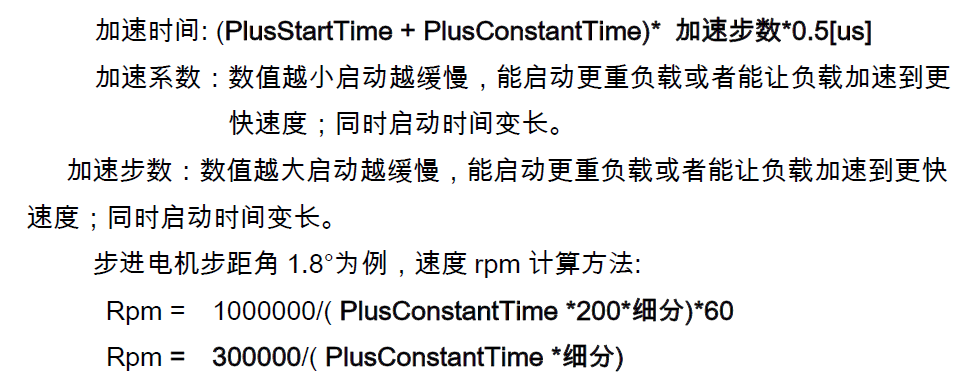

運行速度CLK周期也就是PLUSCONSTANTTIME的意思，客戶要求每分鐘500轉的速度轉，通過公式計算，我們可以得出： 300000/（Rpm*細分）=300000/（500*8）=75
把數值填寫到相應的位置，啟動速度CLK周期算法一樣，數值越大轉速越低。一般速度較高時，要低速啟動，細分要設置的小一些，加速步數越大加速時間越長，加速系數數值越小啟動月緩慢（范圍0.1-0.001之間，同時受其他參數制約）
