機床進給系統采用直線步進電機直接驅動與原旋轉電機傳動方式的****區別是取消了從電機到工作臺(拖板)之間的一切機械中間傳動環節。即把機床進給傳動鏈的長度縮短為零。故這種傳動方式即稱“直接驅動”(Direct Drive)，慣稱為“直線驅動”，也又稱為“零傳動”。時代超群認為正由于這種“零傳動”方式從而帶來了原旋轉電機驅動方式無法達到的性能指標和一定優點。

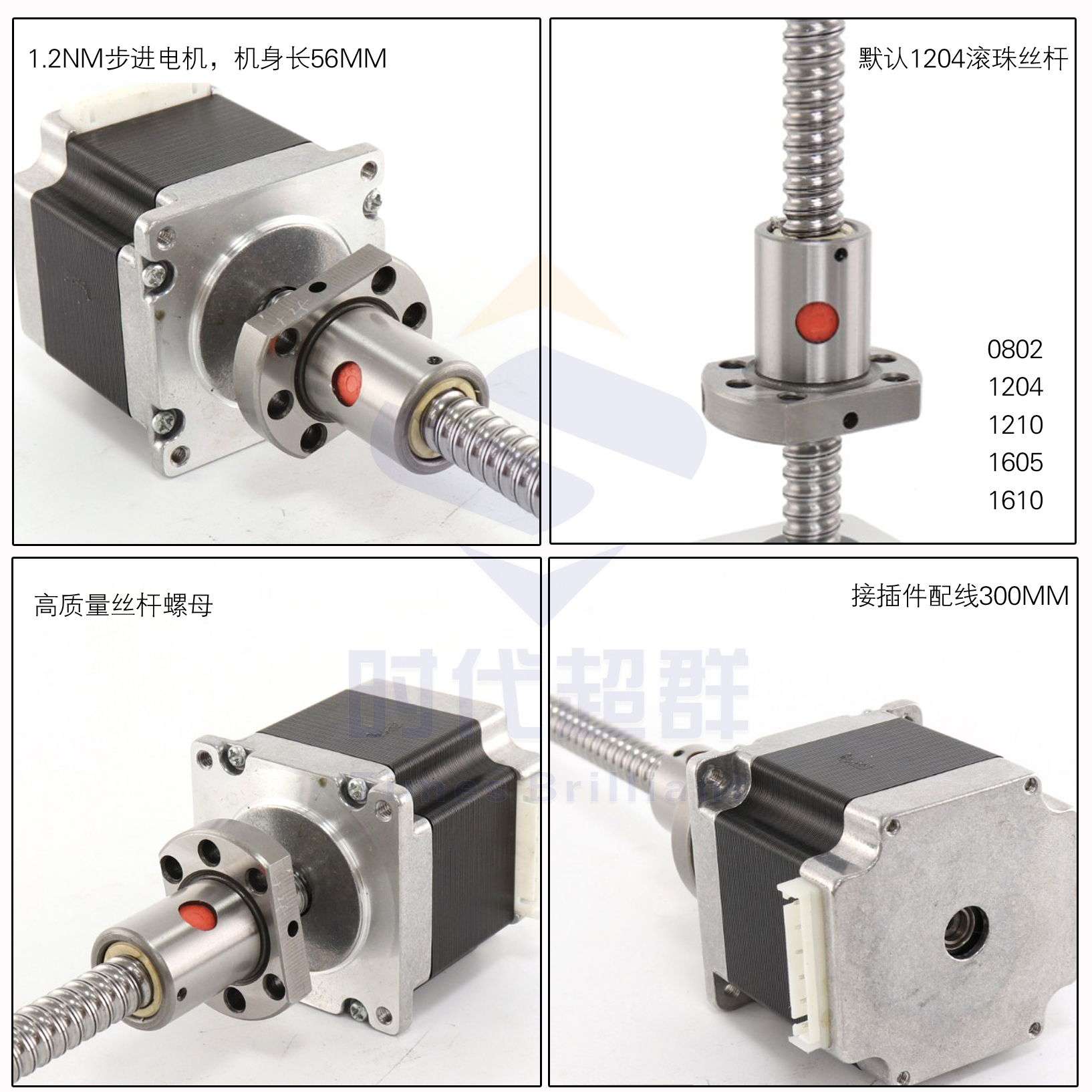

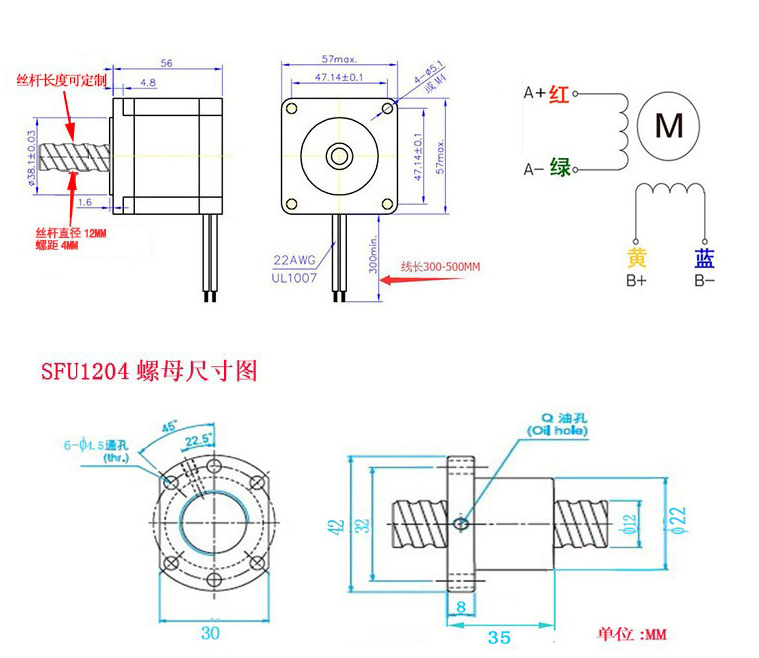

上圖為滾珠絲桿直線電機為57B56AB1204A-20，電機靜扭矩0.9NM，電流2.5A，機身長56MM，止口38MM，孔距47MM，有效行程200MM,導程為4MM,直徑為12MM,尺寸圖如下
電機結構簡單、反應速度快、靈敏度高、隨動性好、密封性好、不怕污染、適應性強，和控制系統相配合，可做到0.001mm的位移精度和自鎖能力。直線電機的絲杠部分可根據客戶要求的 軸徑、軸長、導程、絲杠的類型（滾珠、T型絲杠）等定制。

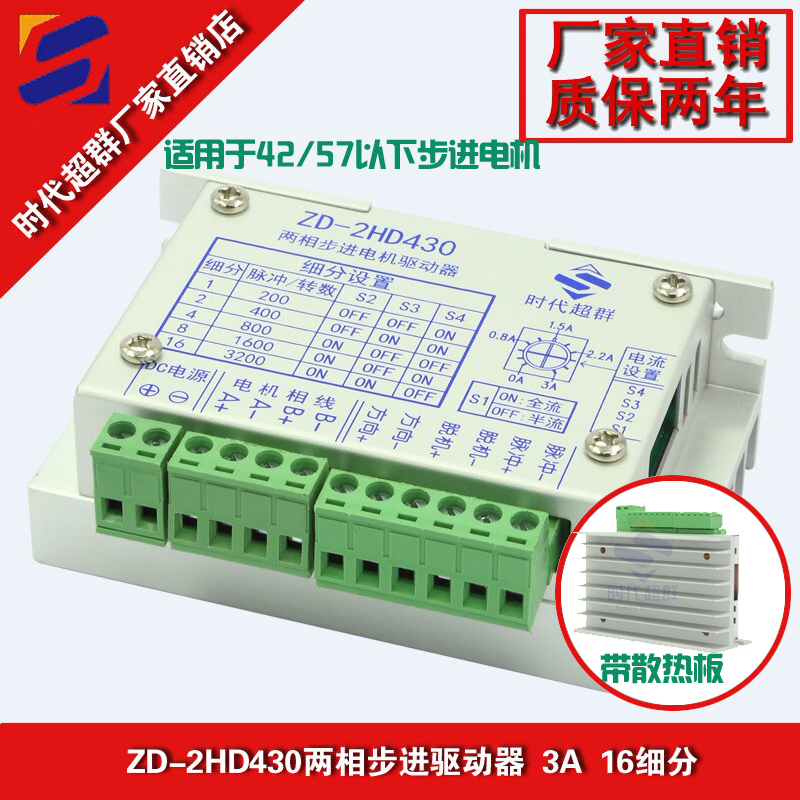

配套驅動器ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔離;****輸入電壓：DC 42V(峰值);短路、過流、過熱保護功能;****輸出電流3A;整步、二細分、四細分、八細分、十六細分可調;輸出電流連續可調;短路、過流、過熱保護功能自動保護;自動半流鎖定;支持脫機、使能、鎖定等功能。
適配控制器DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。
聯系方式：QQ:467102884 電話：13810050116（劉女士）
