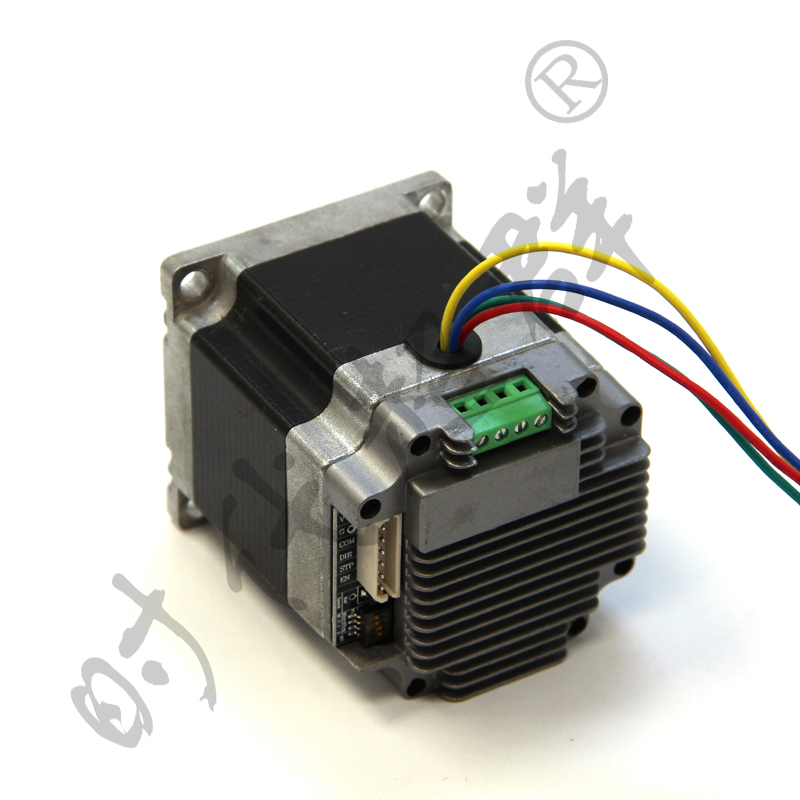

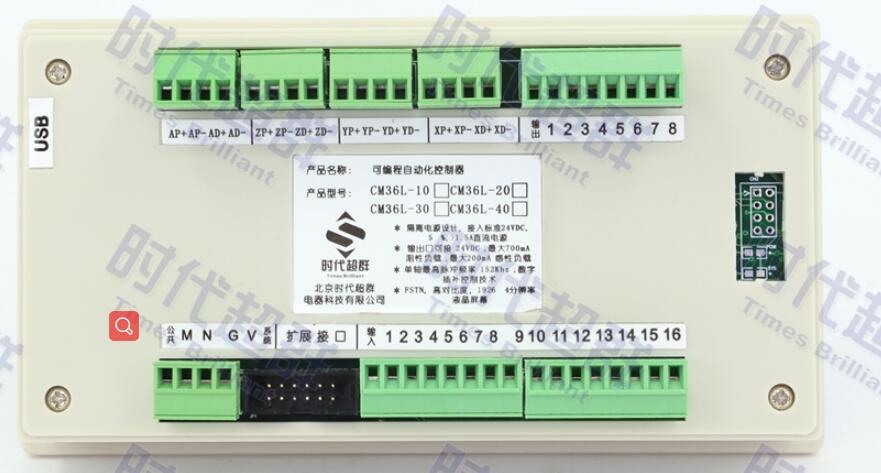

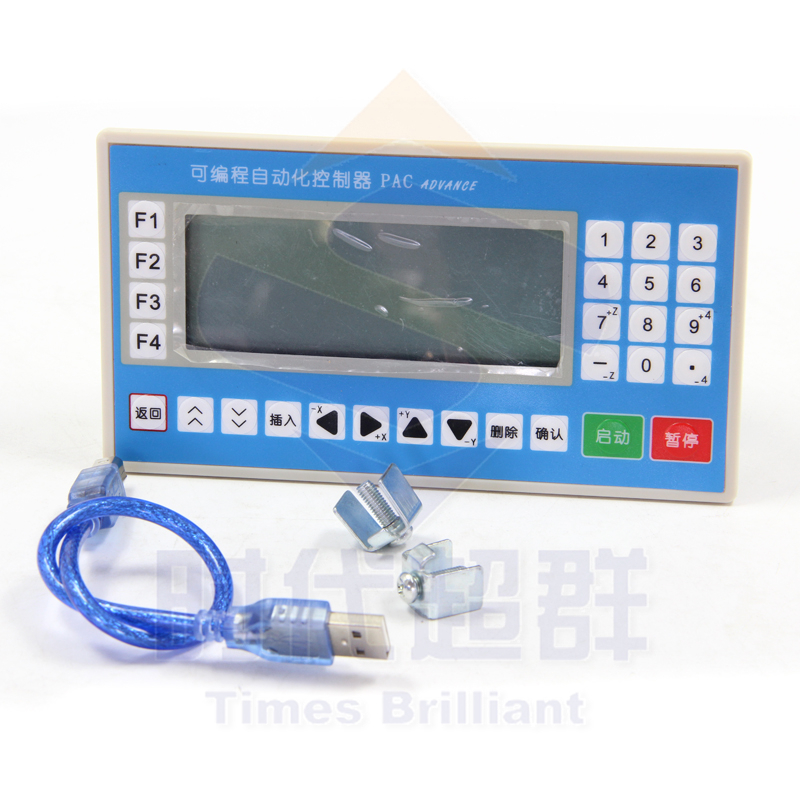

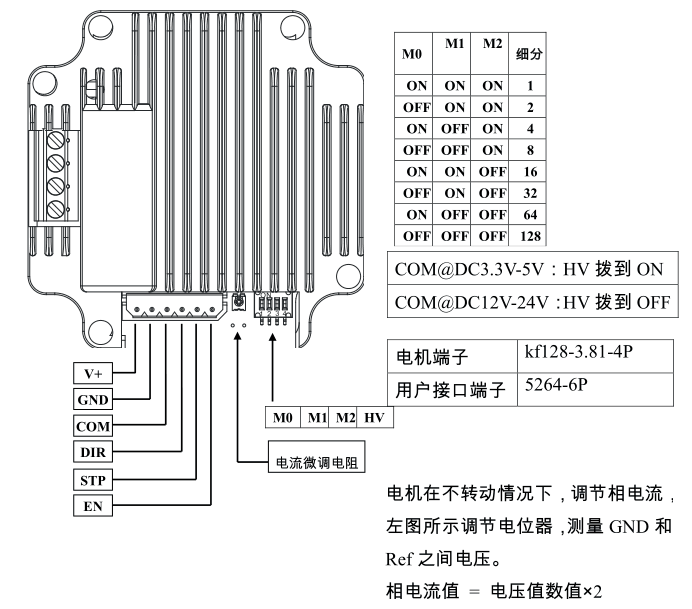

上圖左側為時代超群步進電機驅動器ZD-M57P,微型設計,安裝便利,可與 57 步進電機一體。 上圖右側為時代超群可編程自動化控制器CM36L系列,它是全新開發的單軸,雙軸,三軸,四軸 4 種控制系統,具有微米(μm)級精度控制功能,可實現復雜的專機控制需求;具有豐富的輸入/輸出信號控制功能,可實現多種信號的檢測和輸出的復雜控制功能。 在配套使用過程中,客戶正常接線上電后,發現控制器端無論怎樣操作。電機始絡只有一個方向運轉,為什么? 首先我們需要看一下驅動器的接線定義,如下:
![UDHM_{3OF5]BBLM9}{33Y31.png UDHM_{3OF5]BBLM9}{33Y31.png](/ueditor/asp/upload/image/20181126/15431844667864363.png)

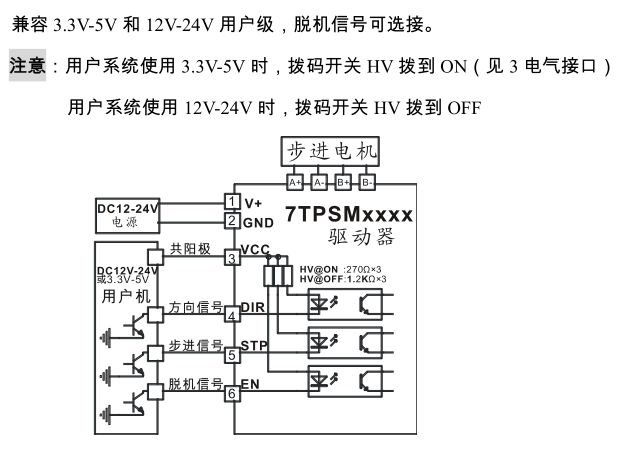

 共陰極接法如下: (1)驅動器COM接控制器端24V-(N或G) (2)驅動器DIR接控制器方向信號 (3)驅動器STD接脈沖信號 調整后,正常切換方向,另驅動器使用時需要提前注意一下:
配套運用范圍廣,適用于焊接、鉆孔、切割、分度、沖床等單,雙,多軸機械的控制。操作方便簡潔,界面顯示直觀明了,具有較強的功能及穩定的性能,在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN,192×64 分辨率,高對比度圖形式液晶顯示界面;采用符合中國特色的漢字指令形式編寫零件程序;輸入輸出采用軟件配置方式靈活設置。具有較高的性能,價格比。 技術支持 楊工:18001308796 QQ:1755105676 相關閱讀 時代超群伺服電機80AEA07530-SC3配套DM-08EB驅動器5V共陽接線法 時代超群步進伺服控制器CM35D可支持鉆床版本指令的可以打方形陣列孔和圓形陣列孔嗎? 特價兩相步進電機42HBD34BJ4-TF0配套驅動模塊ZD-M42S 時代超群多功能控制器CM36系列編程示例XY軸按設定速度運行計數 時代超群?jiǎn)屋S控制器CS10-3可以控制伺服電機嗎?可以控制到2900多轉嗎? |
