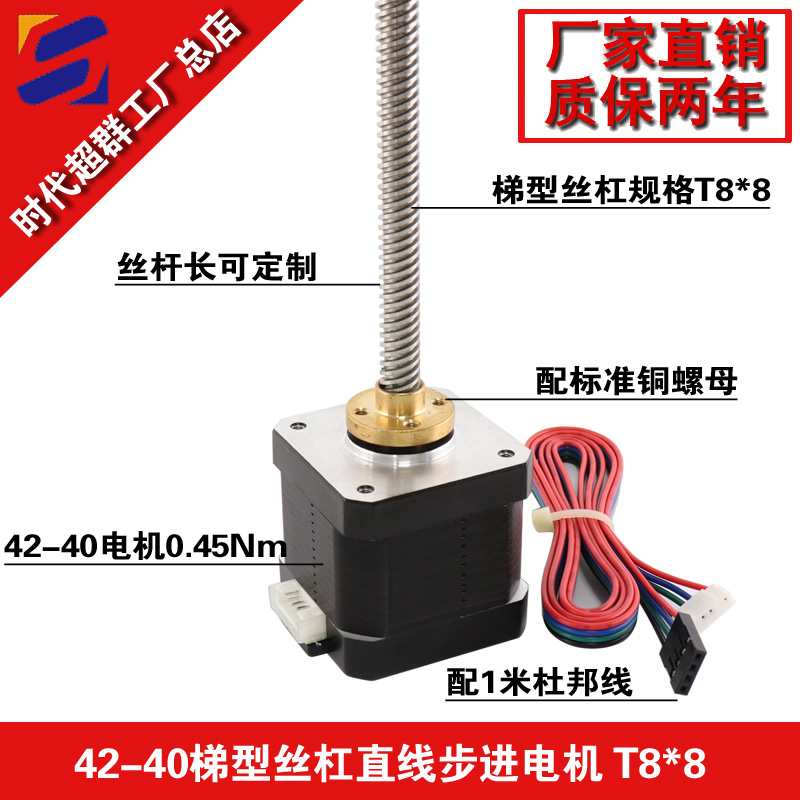

下圖為客戶定做3D打印機用的直線步進電機，一個月300臺量，推動1.5-2KG負載，沒有支撐.一直選用的是42-40的直線電機，僅供大家參考。
時代超群42B40AT0808B-10滾珠絲桿直線電機，機身長34MM，扭矩0.54Nm，電流1.7A，絲桿長100MM，絲桿直徑8MM，導程8MM。電機結構簡單、反應速度快、靈敏度高、隨動性好、密封性好、不怕污染、適應性強，和控制系統相配合，可做到0.03mm的位移精度，T行絲桿具有一定的自鎖能力。 系列參數如下：
具體尺寸圖如下；
可搭配ZD-M42P-485模塊驅動器，此款驅動器微型設計，安裝便利，可與 42 步進電機一體化；網絡集散控制，RS485（ModBus-RTU）組網；停止運行時自動半流；電氣接口簡潔，且接線方便；零位準確，有復位時的零位脫落動作，零位自動零點校準；限位功能，碰到限位信號自動停止。
接好線以后，打開通信軟件 通信軟件下載地址：http://pan.baidu.com/s/1qY2tW4G 先來熟悉一下軟件界面
通信號以后先電機打開，然后讀取參數，細分這些會自動出來。根據客戶要求填寫具體的參數，那么先來了解一下參數都是什么意思
運行速度CLK周期也就是PLUSCONSTANTTIME的意思，客戶要求每分鐘500轉的速度轉，通過公式計算，我們可以得出： 300000/（Rpm*細分）=300000/（500*8）=75
把數值填寫到相應的位置，啟動速度CLK周期算法一樣，數值越大轉速越低。一般速度較高時，要低速啟動，細分要設置的小一些，加速步數越大加速時間越長，加速系數數值越小啟動月緩慢（范圍0.1-0.001之間，同時受其他參數制約）
