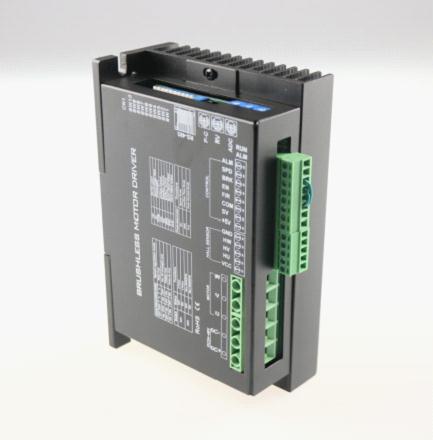

產品介紹 采用ARM高速芯片控制。 可應用于上位機（PLC或單片機等）PWM，頻率，或模擬量調速。 可采用手動調速方式（自帶電位器，也可外接電位器手動調速）。 過流、過壓、 欠壓、 堵轉、 霍爾信號非法、 速度信號輸出。 優化控制性能，調試簡單方便。 異常信號報警輸出。 高速力矩輸出平穩，轉速穩定。
技術參數規格
項目 | 最小值 | 典型值 | ****值 | 單位 | 電壓 | 20 | 36 | 60 | V | 電流 | 4 | 30 | 60 | A | 邏輯輸入電流 | 10 | 20 | 50 | mA | 霍爾供電電源 |
| 5 |
| VDC | 轉速控制 | 150 | 3000 | 50000 | Rpm |
通過PC電位器設定峰值輸出電流，當負載突然變大的場合，輸出電流將限定于設定值，降低電機轉速，保護電機不被破壞。設定范圍為4-30A。 注：電機運行時如出現過流保護情況請 將此旋鈕順時針調大。
使用外部電位器調速
使用外部電位器調速時，請使用電阻值為10KΩ的電位器。電位器中間引出端連接SV端，兩側的引出端分別連接為5V+、GND端。 | SW3 | ON | SW4 | OFF | SW5 | ON | SW6 | OFF |
啟動與停止 EN端與COM端的出廠設定是將EN端與COM端相連。當接通電源時，驅動器便能帶動電機自行運行。 連接或斷開EN端和COM端的連接線可控制電機的運行與停止。當EN端和COM端的連接線時，電機運行。反之，電機緩慢停止。通過在COM與EN之間接入開關或使用PLC等控制其通斷，即可實現電機啟動與停止的切換。 技術電話 楊工：18001308796 QQ：1755105676
