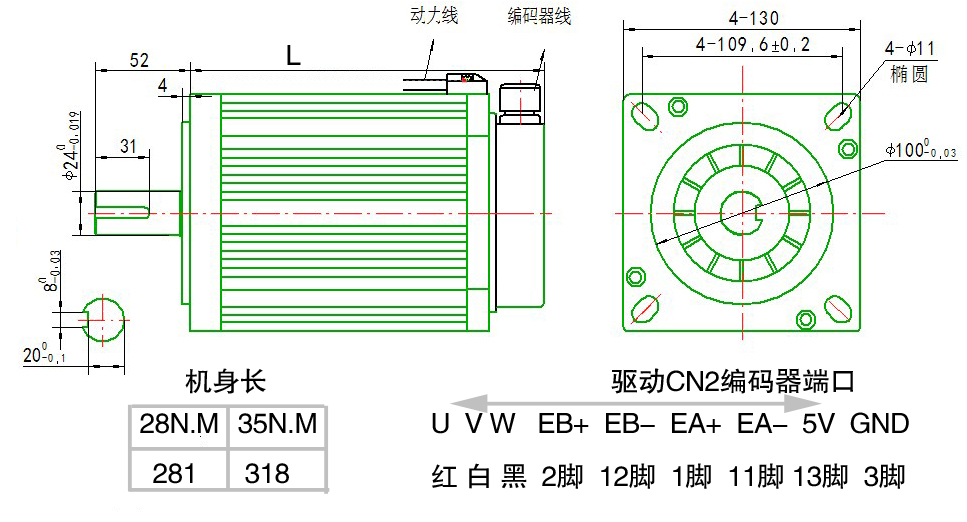

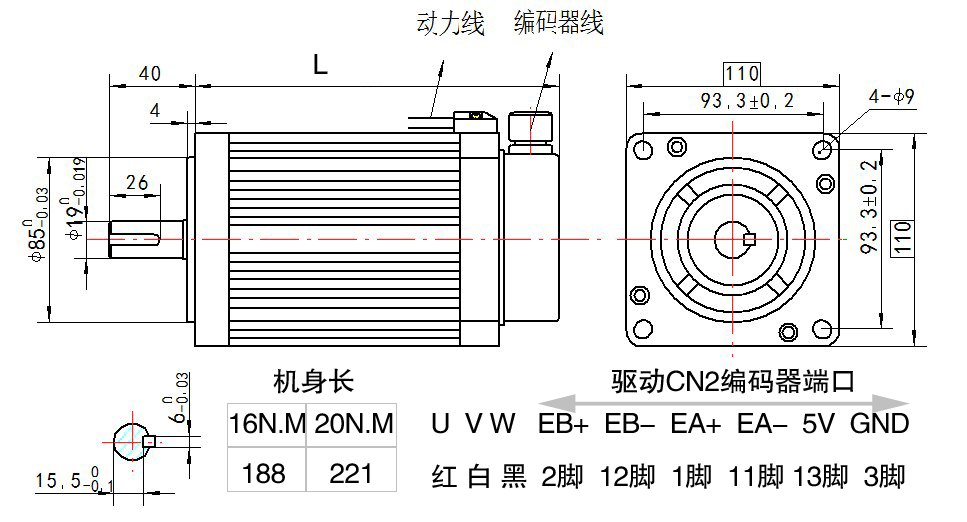

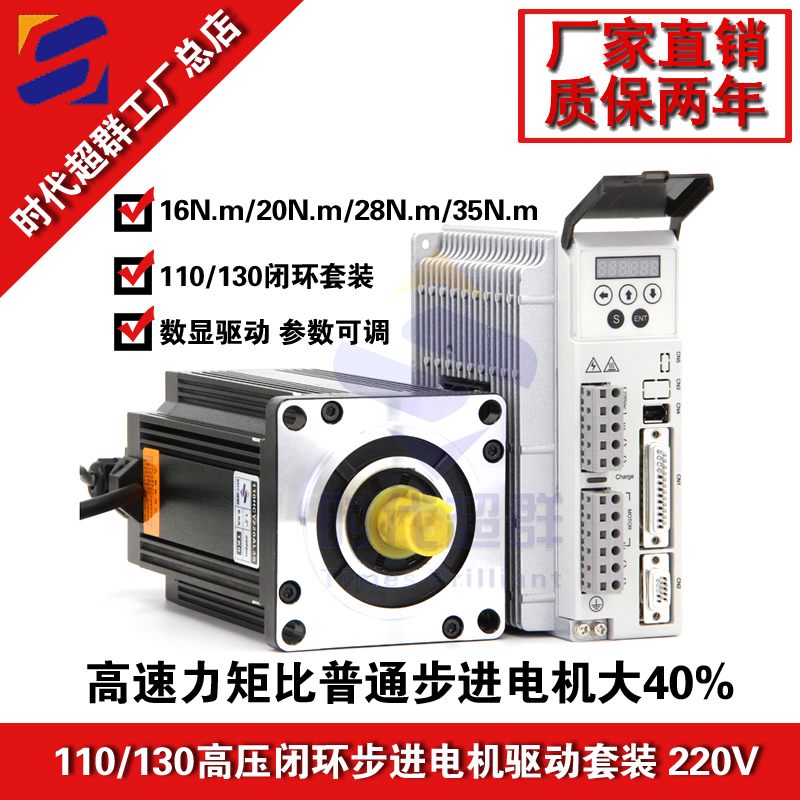

上圖為時代超群110/130系列全數字閉環高速恒扭矩伺服步進套裝，靜轉矩16Nm,20Nm,28Nm,35Nm給個可選，電流6A,編碼器1000P。編碼器線長和電機線長為2000mm。 尺寸圖如下
閉環電機有以下特點：

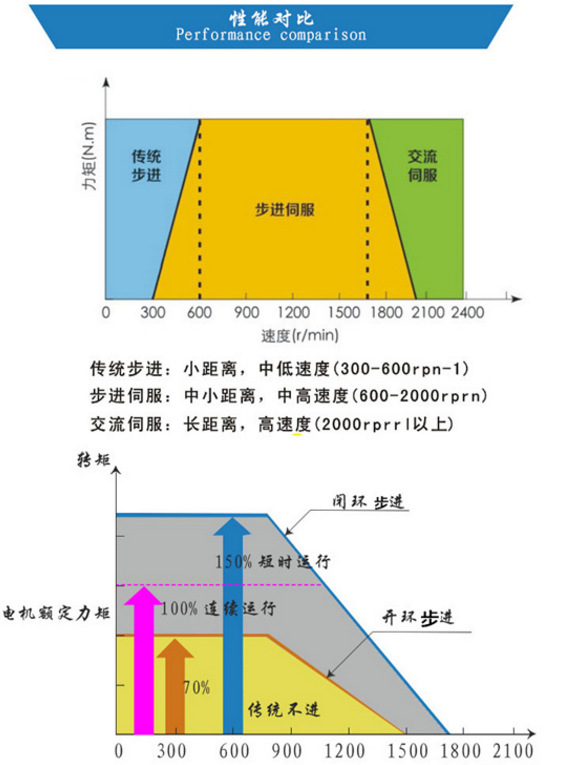

1：低發熱（靜止時，電流幾乎為零，無發熱） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-1000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備

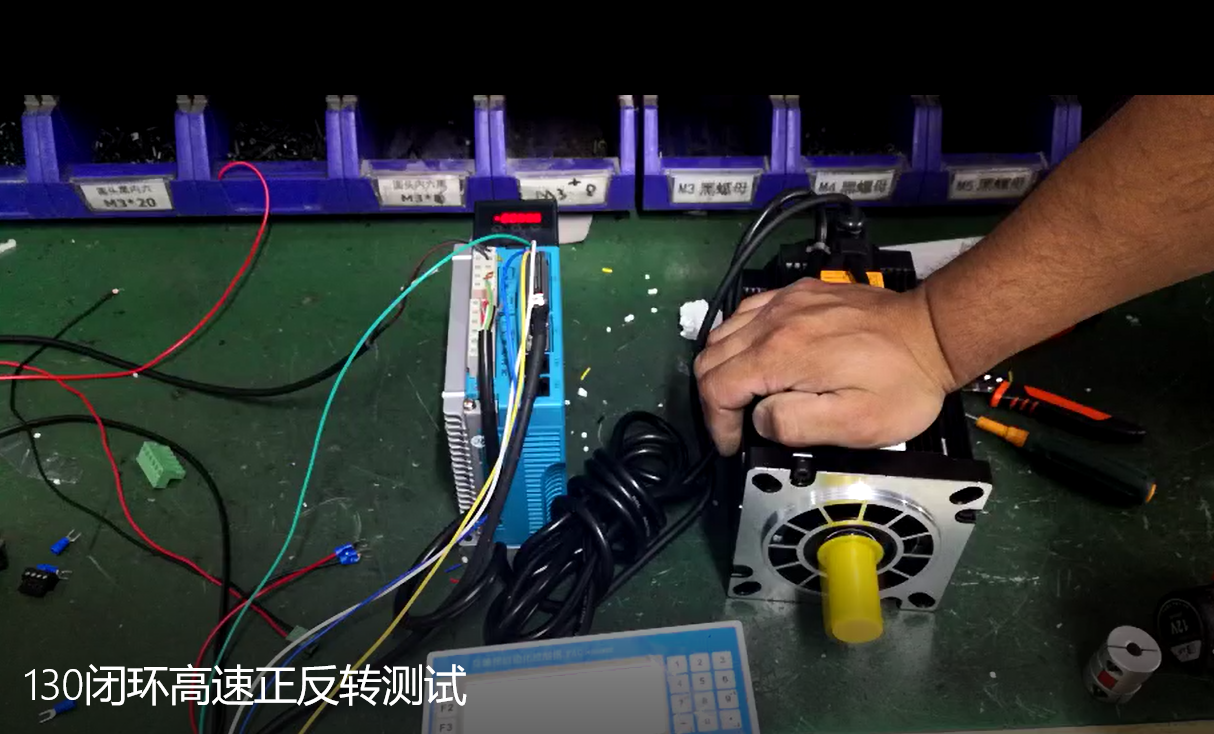

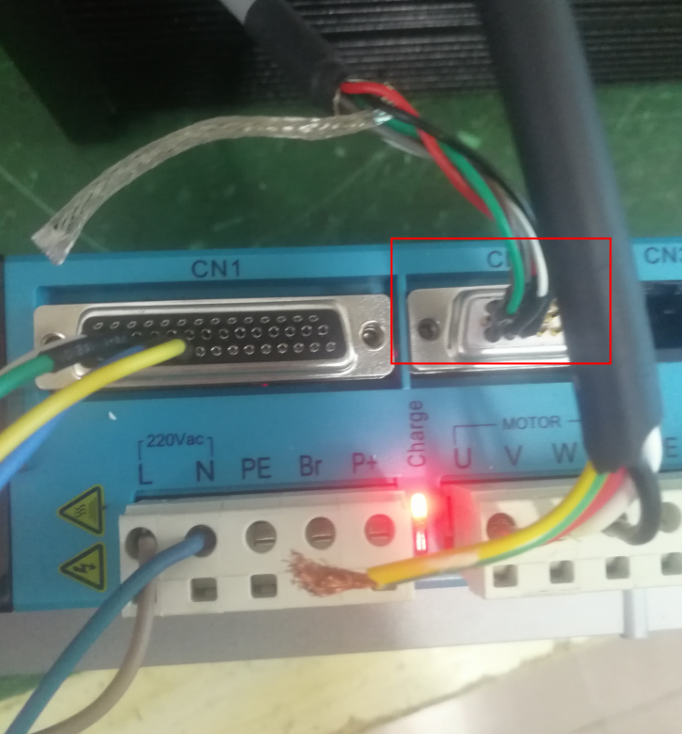

視頻測試地址：鏈接：https://pan.baidu.com/s/1BZFV7jsx4Jr7IoKbcVK8Yg 提取碼：umum 途中為新款驅動器ZDM-3HE2280是一款****融入伺服技術的新型簡易步進伺服驅動器，適配本公司86/110/130三相步進電機。本步進伺服驅動器運用****的32 位 DSP，采用先進的伺服控制算法進行控制。相比傳統步進驅動器 ，此步進伺服驅動器能夠完全避免步進電機丟步問題，可以有效的抑制電機溫升，明顯的降低電機振動，極大的增強電機高速性能。并且本驅動器成本是交流伺服系統的 50%，同時適配電機尺寸兼容傳統步進電機，方便客戶升級替換。總之，此步進伺服驅動器集無丟步、低溫升、高轉速、高轉矩、低成本等優點于一體，是一款性價比極高的運動控制產品。 閉環電機驅動接線示意圖：

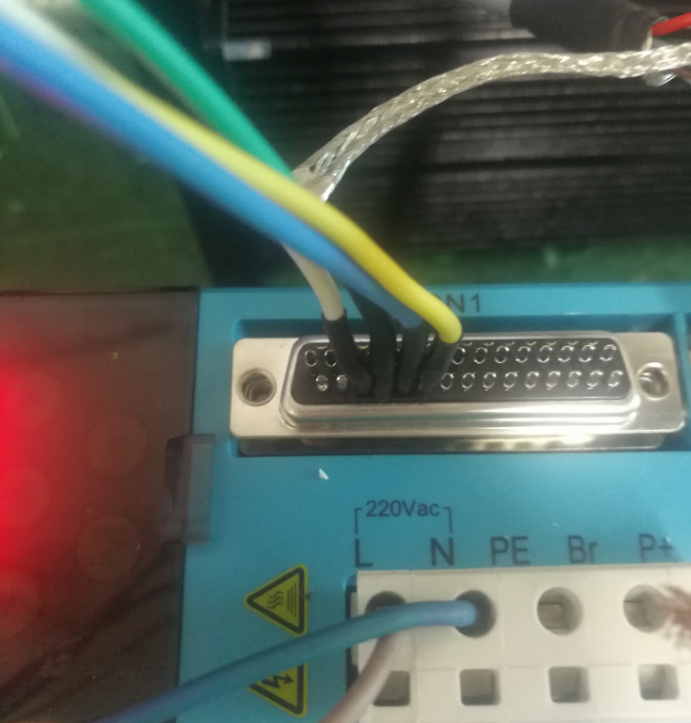

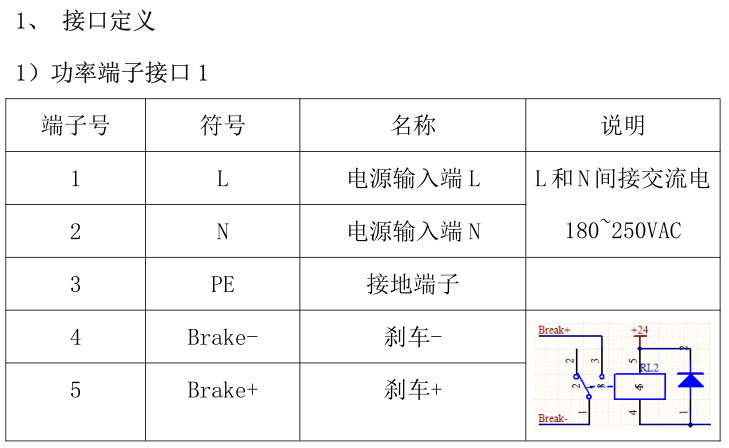

L,N供電220V

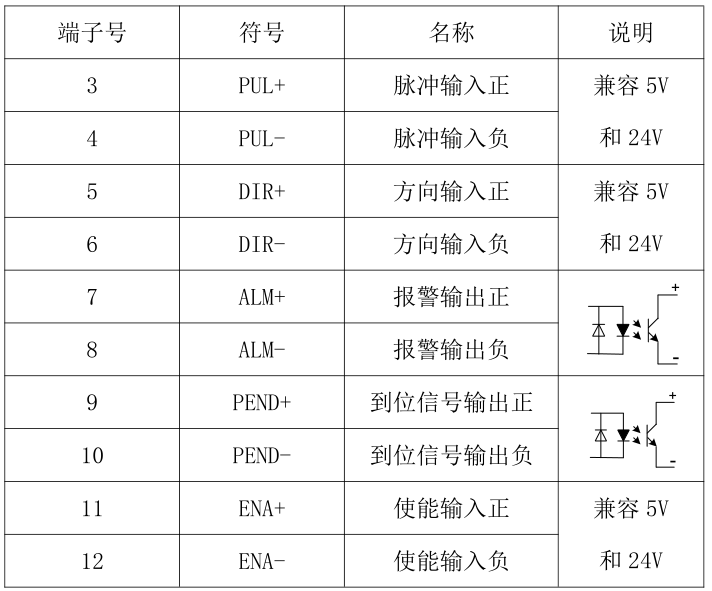

控制端口，接3.4.5.6

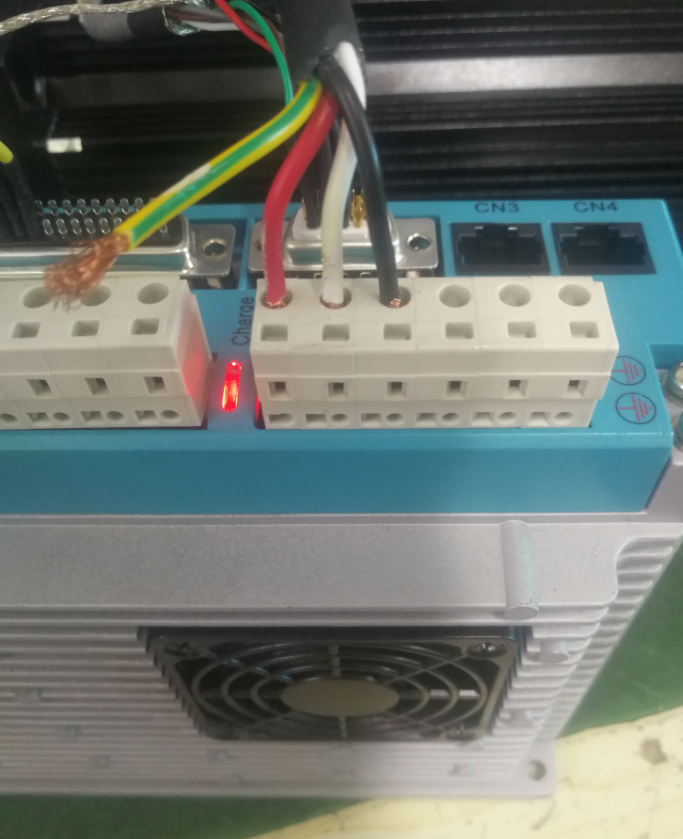

電機相線，UVW接紅白黑

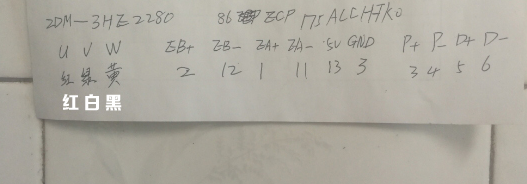

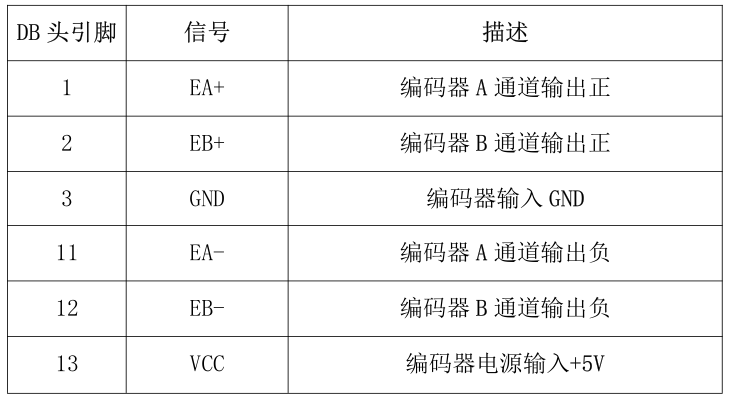

電機編碼器線：2.12.1.11.13.3
廣泛應用于適合各種力矩要求較大的自動化設備和儀器，例如：雕刻機、剝線機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
