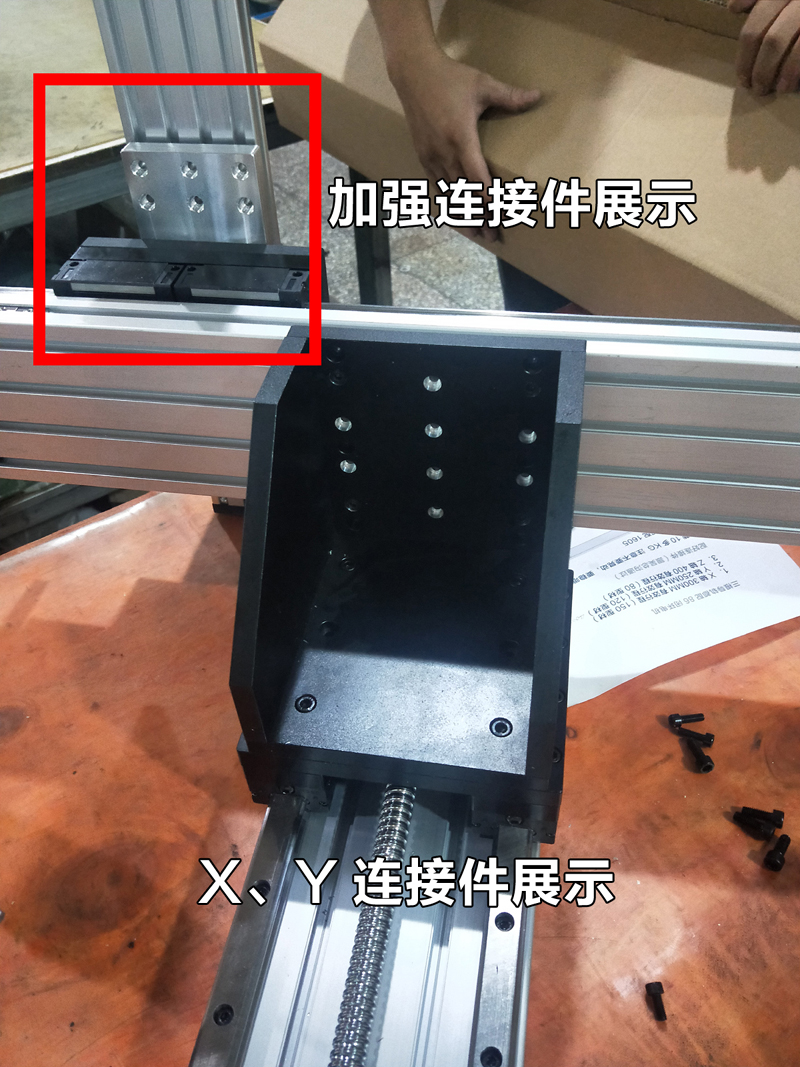

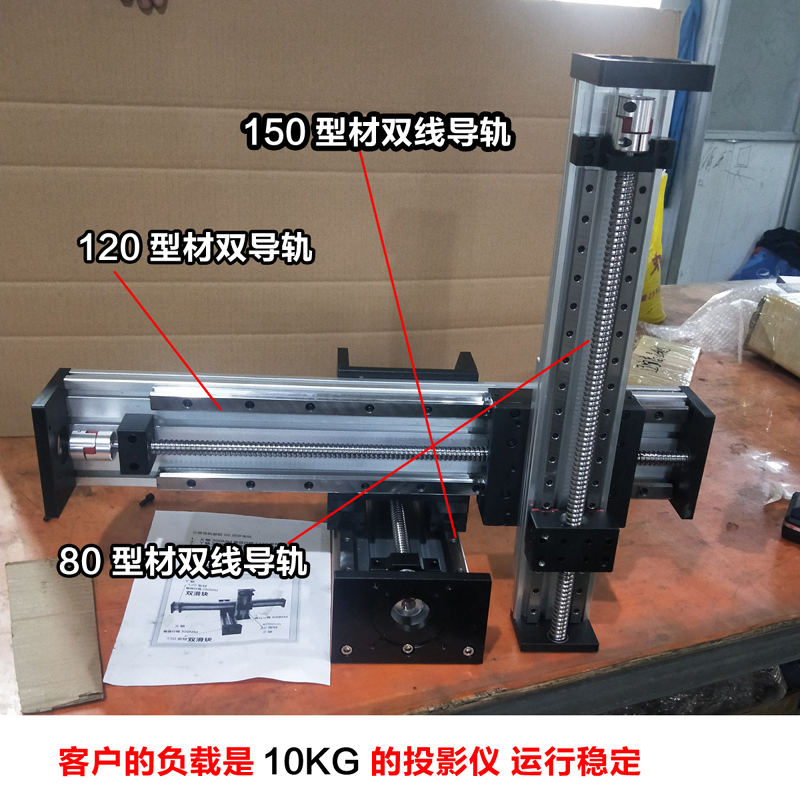

上圖為客戶用這個三軸的滾珠絲桿模組，負載是就10Kg的投影儀，用來升降用，所以運行必須要平穩，不能有抖動的現象出現 X軸采用HBX1605J-300D-150雙線軌導軌，導軌的型材寬度為150MM,絲桿選的是直徑16MM螺距為5MM的絲桿。X軸選配的電機為8.5NM閉環步進電機來控制，Y軸采用的HBX1605J-300D-120雙線型塊的導軌，導軌的型材寬度為120MM,絲桿選的是直徑16MM螺距為5MM的絲桿。X軸選配的電機為8.5NM閉環步進電機來控制

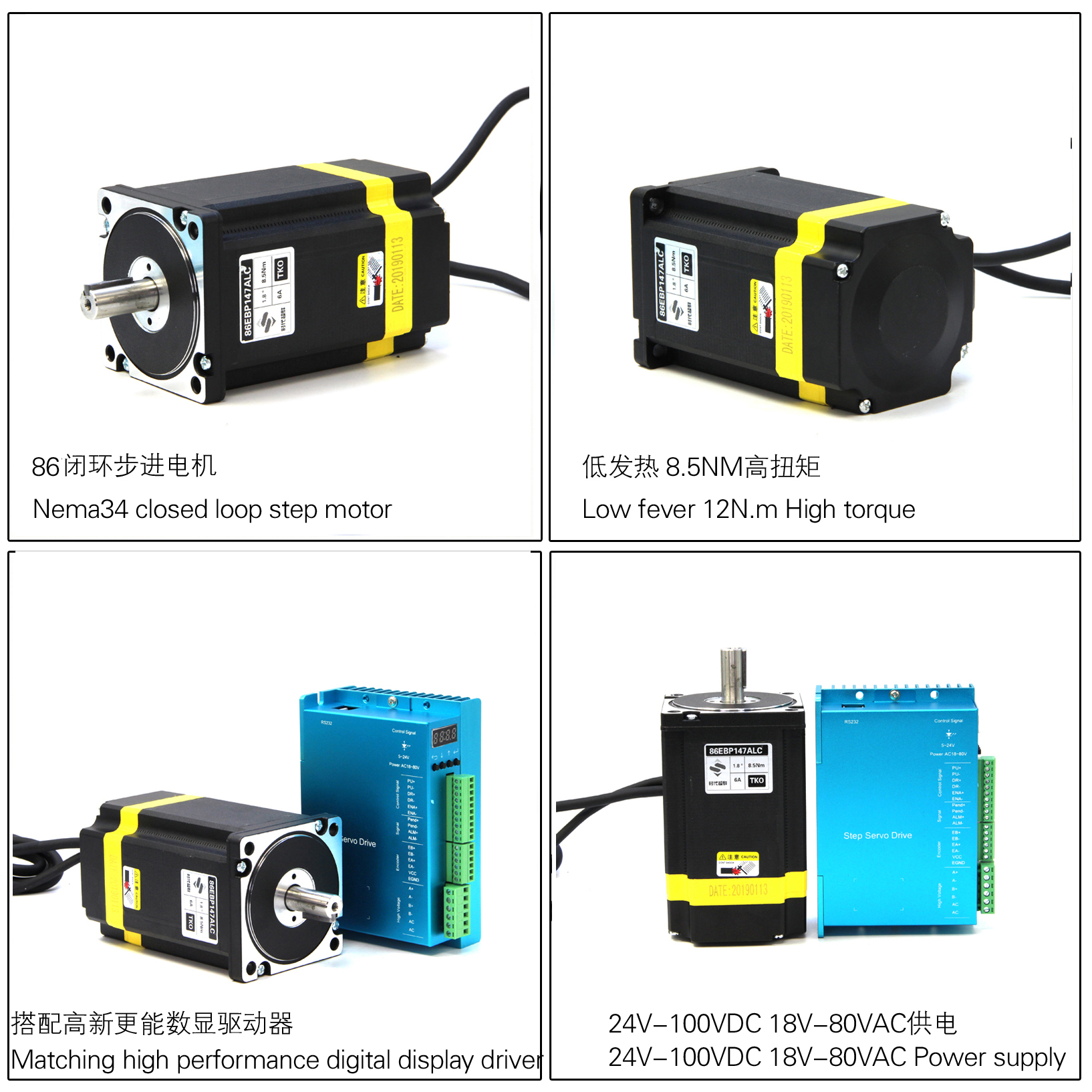

上圖為時代超群86系列 8.5nm步進電機套裝86EBP147ALC-TK0高速大扭矩 閉環控制 額定轉速高達1200轉！ 空載****轉速每分鐘可達到3000轉。編碼器1000P。編碼器線長和電機線長為2mm。電流范圍0~7.2A，電壓范圍AC18~80V/DC24~110V。適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。
Z軸為HBX1605J-300D-80的導軌，導軌的型材寬度為80MM,絲桿選的是直徑16MM螺距為5MM的絲桿。Z軸采用57剎車電機3NM閉環步進電機，加剎車是為了，頭影儀停止時往下滑落，剎車起斷電鎖死的作用。

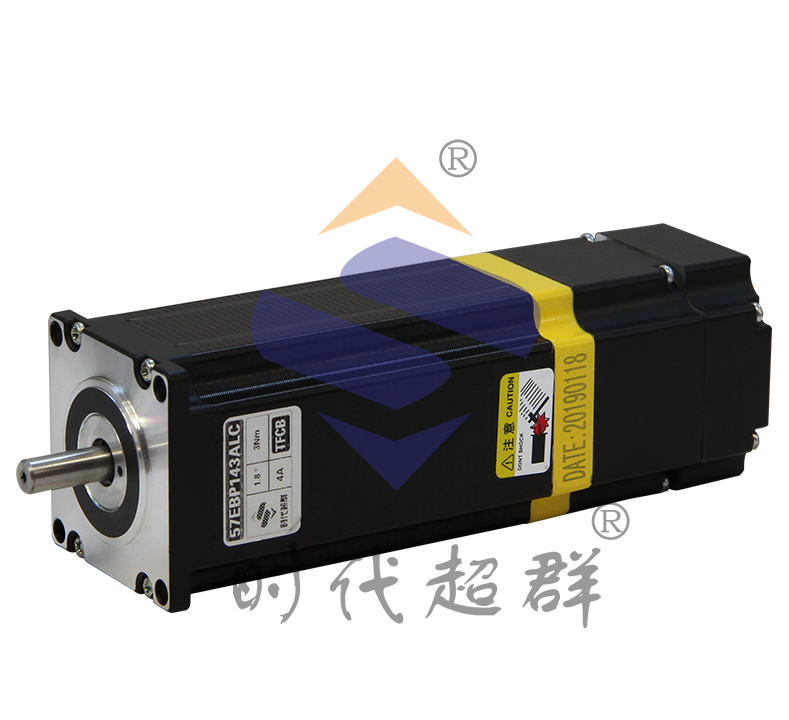

上圖為時代超群57閉環57EBP143ALC-TFCB,電機高速響應好，力矩大，廣泛應用于雕刻機,需要高速高力矩的場合。采用1000線編碼器，扭矩3NM，電流4A，帶電磁剎車，剎車24V供電，斷電剎車，具體參數如下：
產品尺寸圖如下：

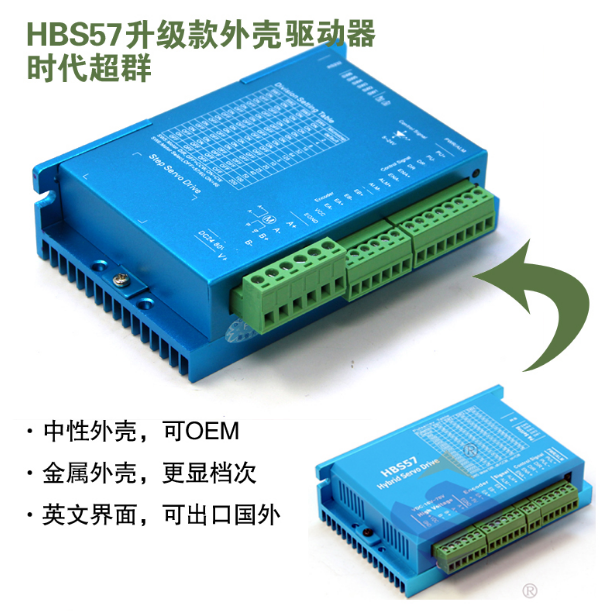

配套驅動器HBS57AJ是本公司基于十幾年步進與伺服研發經驗，開發成功的一款新型閉環步進電機驅動器， 采用****專用電機控制雙核 DSP 芯片和應用矢量型閉環控制算法，從而****克服了開環步進電機丟步的問題，同時也能明顯提升電機的高速性能、降低電機的發熱程度和減小電機的高中低速振動，從而提升機器的加工速度和精度以及降低機器的能耗。此外，在電機連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。
由于 HBS57 驅動器可以根據負載變化，實時調整控制電流，因此可以減少熱量的產生，噪音，提升使用效能，相比開環步進電機，發熱量減少 50%以上，使得電機和軸承壽命得以延長，提升產品品質，降低維修率。 客戶選用閉環步進電機的原因？ 1：低發熱（靜止時，電流幾乎為零，無發熱） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備 聯系方式：QQ:467102884 電話：18710050116（劉女士）
