L1.L2電源線接線講解
(1) 單相AC220V接線: 火線接進L1，零線接進L2。

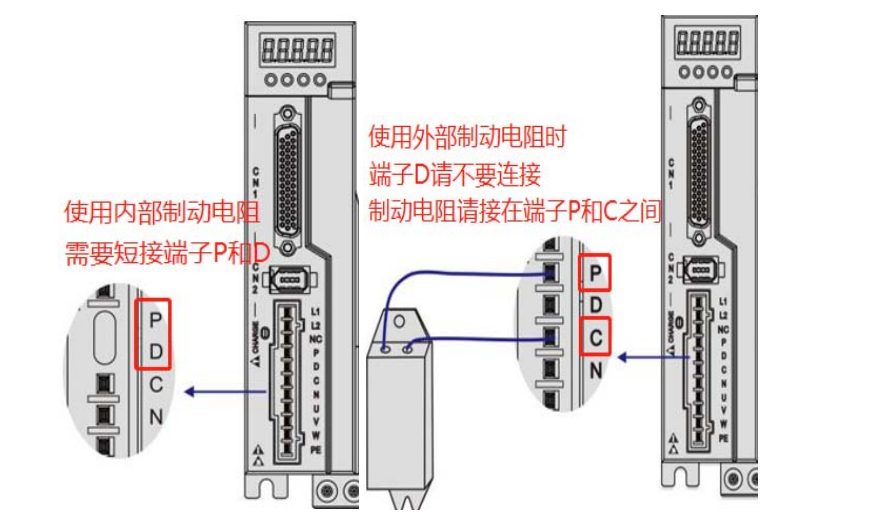

(2)制動電阻連接與使用說明:若使用內部制動電阻時，需要將端子P與D短接，即按出廠狀態即可正常使用，如下左圖所示。若使用外部制動電阻時，必須先拆開P與D之間的短接金屬片，然后將外部制動電阻跨接在端子P與C之間，如下右圖所示。

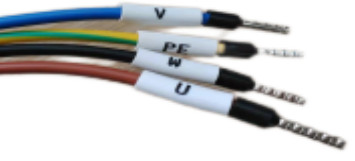

電機連接線講解:
(1) 電機線4根分別為U(棕色).V(藍色).W(黑色).PE(黃綠雙色)(2)申機線U.V.W.PE一定要對應驅動器上分別接好。如果U.V.W相序接錯會導致電機運行不正常。PE接錯會導致電機燒壞或?qū)е码姄粑ｋU。

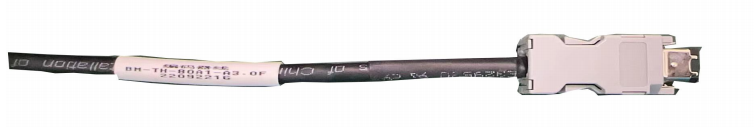

CN2編碼器線講解
編碼器線一般為廠家配備，無需自行焊接。
編碼器線插上驅動器CN2端口。
CN1控制線講解
(1) 控制線需要哪些功能可要求廠家焊接配備，也可自行焊接
(2) 控制線需注意5V與24V信號的區分，如果你用的是5V信號而控制線焊接的是24V那么會導致驅動器內部器件燒壞，24V信號用5V控制線同理。

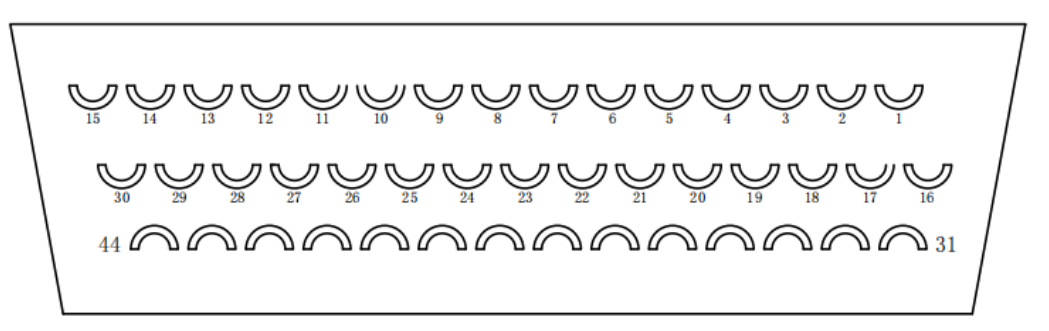

(3)如果脈沖信號為5V控制線是24V的可把控制線拆開，找到針腳8號和9號分別焊接上2K電阻也可正常使用。24V信號用5V控制線同理。2K電阻出廠時會和接線端子一起配備裝在配件袋子里。 注:廠家配備控制線標簽上會標明24V或5V CN1常用腳位定義：
31號腳位：輸入24V電源；例如需要使用DI1-DI6輸入信號，31號腳需要接到開關電 源24V上，否則輸入就會沒電。就是說DI1-DI6需要外部提供24V電源。
16號腳位：伺服使能（DI1）；這個腳位焊上之后由外部提供使能，DI1有信號后驅 動器自動上使能 39號腳位：24V脈沖信號; 38號腳位：24V方向信號; v> 脈沖+，方向+分別接38號和39號腳位上時控制線為 24V。 25號腳位：5V脈沖信號；
24號腳位：5V方向信號； v> 脈沖+，方向+分別接24號和25號腳位上時控制線為5V。
9號腳位：脈沖信號負極； 8號腳位：方向信號負極； v> 控制線是24V還是5V由24.25.38.39號腳位定義。
