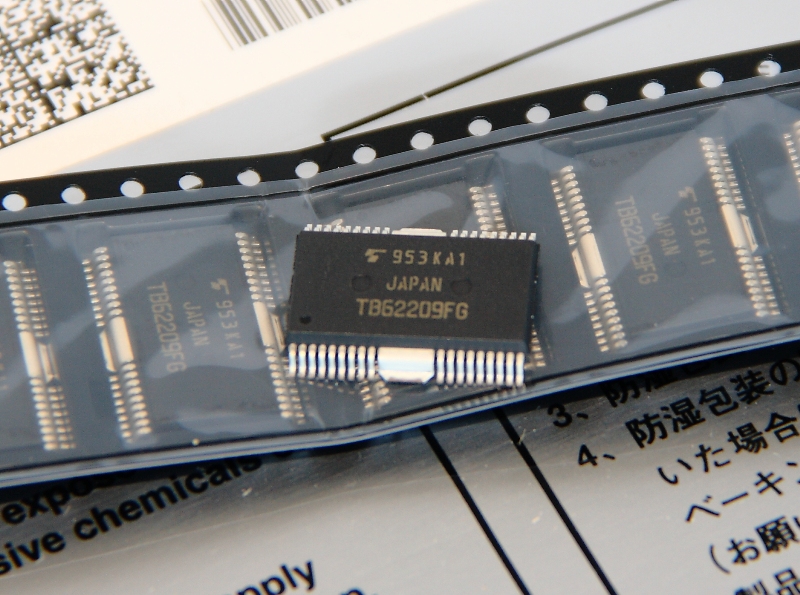

TB62209FG
該TB62209FG是由驅動器步進電機驅動削波器微步偽正弦波.
在微觀的TB62209FG集成為CLK輸入解碼器作為一個系統的步驟，以方便駕駛兩相步進電機
利用微步偽正弦波.微步偽正弦波是****的駕駛低扭矩步進馬達在低波紋和振蕩.因
此，可以很容易地TB62209FG驅動器具有低紋波和高扭矩步進電機效率.
此外，TB62209FG，包括本DMOS輸出步驟（電源MOSFET),，這使得可以控制的輸出功率
功耗遠低于普通IC與雙極型晶體管輸出.
該IC支持開關的衰減率在砍混合衰減模式.為開關時間衰減率可切換分四個階段根據負
載.
特點
雙極步進電機可控制由單一驅動器 IC
單片BiCD IC
低導通電阻R 關于=0.5Ω(Tj=25°C @1.0 A: typ.)
內置解碼器和轉換器的微步4-bit DA
內置ISD, TSD, VDD&VM電源監視器（復位）電路保護
內置電荷泵電路（兩個外部電容器）
36-pin功率平坦包裝 (HSOP36-P-450-0.65)
輸出電壓：40 V ****
輸出電流：1.8 /相****
2-phase, 1-2（類型2)階段，W1-2階段，2W1-2階段，4W1-2階段，或電機鎖模式可以選擇.
內置混合衰減模式，可以在系統的四個階段的衰減比規范.
斬波頻率可以由外部電阻器和電容器.
高速斬于100千赫或更高的可能.
北京時代超群電器科技有限公司 作為東芝步進驅動IC****代理商之一為廣大各戶長期提供現貨供應與技術支持。
 TB62209FG英文手冊.pdf
