| 步進電機驅動器，是利用從控制器那接受到的點脈沖信號來驅動步進電機運行的，他在整個控制環節中處于中間位置：控制器——電機驅動器——步進電機。步進電機驅動器有單軸驅動器和雙軸驅動器之分。
我們通常使用的都是單軸驅動器，也就是一個步進電機驅動器將脈沖信號處理后轉移給一臺步進電機，而雙軸步進電機驅動器是一個電機驅動器將處理后的脈沖信號轉移給兩臺步進電機，即一臺驅動器驅動兩臺步進電機，目前市面上雙軸的并不多見。

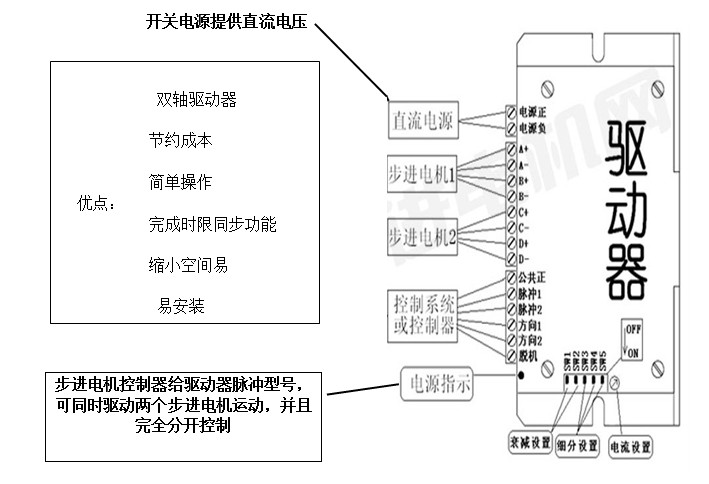

以下是雙軸步進電機驅動器簡單的接線圖和它的優點：

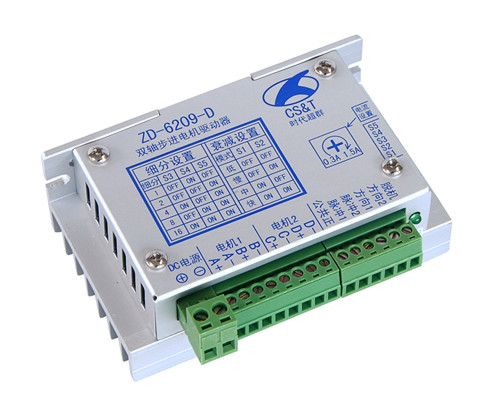

ZD-6209-D
產品特點
l 高集成度高可靠性
l 同時驅動兩個步進電機，可完全分開控制
l 接口采用超高速光耦隔離
l 高抗干擾能力，在高頻干擾環境中仍能準確運行
l ****驅動電流1.8A(峰值)
主要功能
l 整步、半步、四細分、八細分、十六細分可調
l 輸出電流線性可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
10 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |

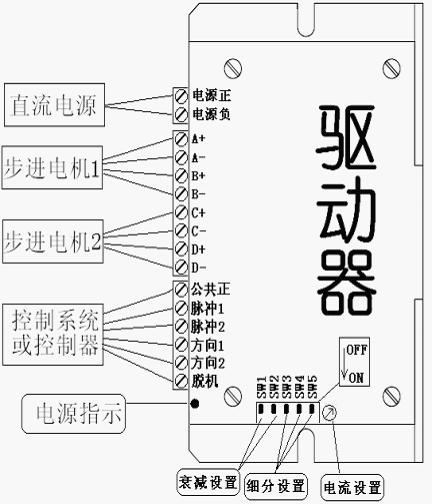

接口定義

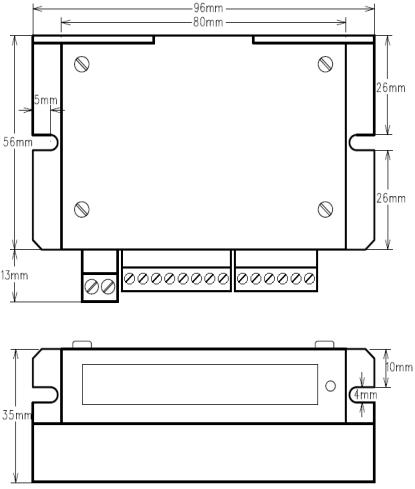

外形尺寸
