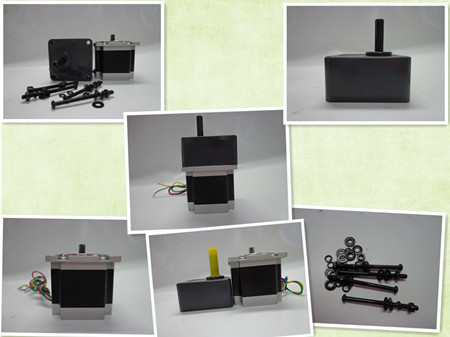

57步進齒輪減速電機：

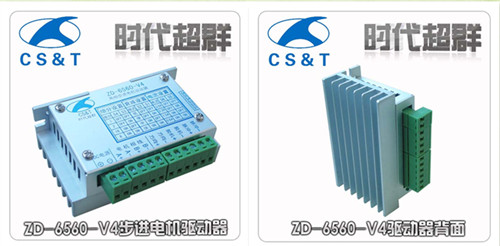

步進驅動器ZD-6560-V4：
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
主要功能
l 整步、二細分、八細分、十六細分可調
l 輸出電流4檔可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
7 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.6 |
|
3 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |

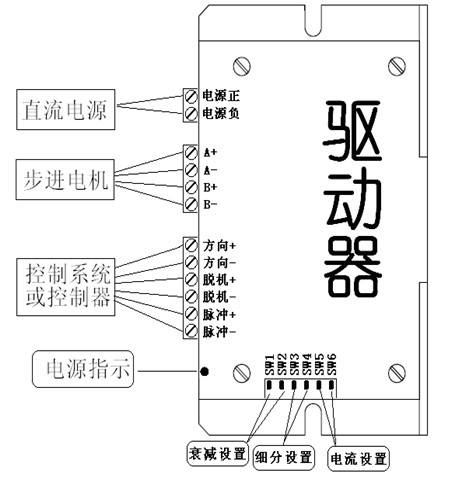

接口定義
細分設置
|
細分 |
SW4 |
SW3 |
|
1 |
OFF |
OFF |
|
2 |
OFF |
ON |
|
16 |
ON |
OFF |
|
8 |
ON |
ON |
電流設置
|
電流 |
SW6 |
SW5 |
|
3A |
OFF |
OFF |
|
2.2A |
OFF |
ON |
|
1.5A |
ON |
OFF |
|
0.6A |
ON |
ON |
衰減設置
|
模式 |
SW2 |
SW1 |
|
低 |
OFF |
OFF |
|
慢 |
OFF |
ON |
|
中 |
ON |
OFF |
|
快 |
ON |
ON |
注意：衰減模式的作用是改善電機運行時的震動和噪音。根據輸出電流的大小、細分?jǐn)?shù)的不同，效果可能會有變化。 請根據實際情況自行設置到****狀態。
57步進減速電機，1:10速比下，搭配ZD-6560-V4的轉速（脈沖頻率以20K為參考）：
| 測試產品 |
實驗內容 |
****空載轉速 |
****啟動頻率 |
| GN57BYG250-56+GN57N003B+ZD-6560-V4+控制板+24V電源 |
3A、1細分時的空載****轉速 |
160rpm |
1.4K |
| 3A、2細分時的空載****轉速 |
1000rpm |
2.2K |
| 3A、8細分時的空載****轉速 |
250rpm |
12.8K |
| 3A、16細分時的空載****轉速 |
125rpm |
20K |

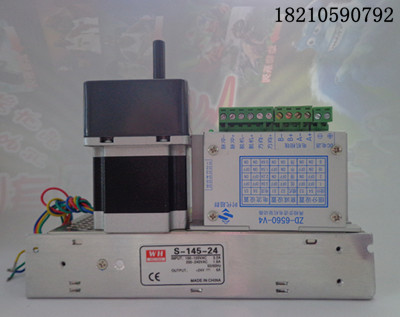

套裝實物圖
