與芯片同等大小的步進電機驅動器ZD-M1A 0-1.5A，電流細分可定制

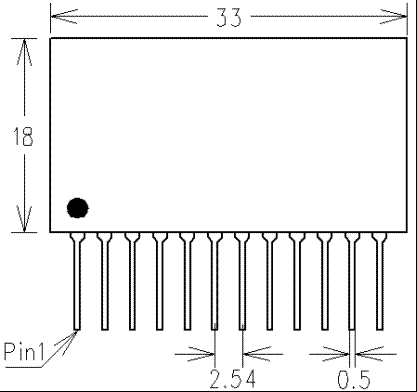

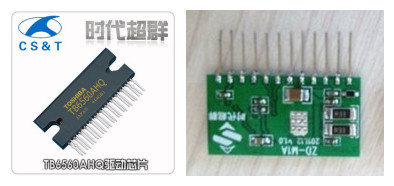

ZD-M1A，像芯片一樣可以直接焊接到電路板上的驅動器
 |
1、1、2、4、8、16細分可選
2、過熱自動保護
3、輸出電流可定制
4、自動半流可選
5、具有短路保護功能
6、支持脫機、使能、鎖定等功能 |
管腳定義
|
序號 |
名稱 |
用法 |
|
1 |
A+ |
電機A相線圈 |
|
2 |
A- |
|
3 |
B+ |
電機B相線圈 |
|
4 |
B- |
|
5 |
VM |

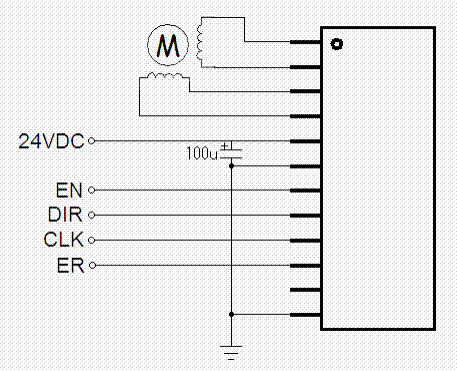

電源正極，輸入電壓6-32VDC，建議對地接大于100uF電解電容 |
|
6 |
GND |
電源地 |
|
7 |
EN |
使能，低電平或懸空使能，設備工作；高電平脫機，設備待機 |
|
8 |
DIR |
方向，高電平或懸空電機正轉；低電平電機反轉 |
|
9 |
CLK |
脈沖輸入信號，上升沿有效 |
|
10 |
ER |
錯誤報警，正常時為高阻，短路或過熱保護時為低(漏極)，漏極電流<6mA |
|
11 |
5V |
驅動自帶5V基準，無需外接供電，也不能作為外部設備供電用 |
|
12 |
GND |
電源地 |
兩相混合式步進電機驅動器說明書PDF下載：
 ZD-M1A說明書.pdf
