有許多新客戶是剛剛接觸步進電機，不清楚步進電機怎么用，更不會控制器編程，那么怎么讓電機簡單的運作起來，并可以根據客戶要求調速和實現簡單的正反轉呢？ 首先要明確，步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓�位移的開環控制元步進電機件。那么就需要驅動器來接收脈沖信號并轉化為步進電機的角位移，當然還需要要發送脈沖的控制器或者PLC，還需要給控制器或者驅動器供電的開關電源等。這些是最基本的構成要素。

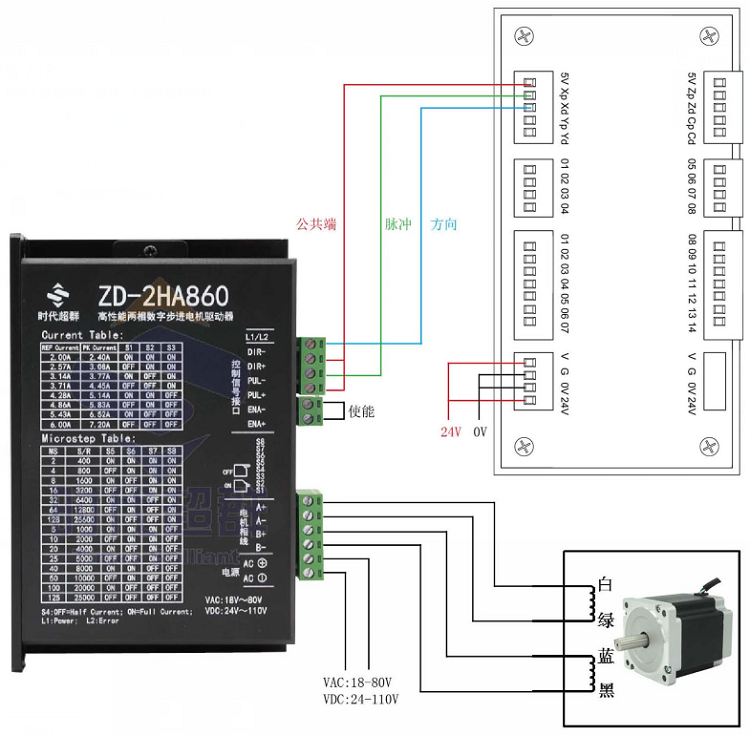

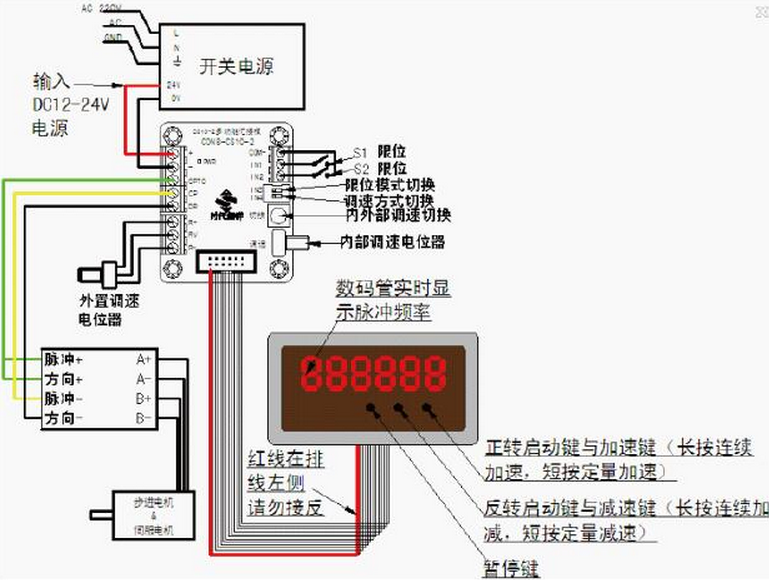

以上邊的產品為例：86HBP150AL4-TKA兩相混合式步進電機一臺：步距角1.8°，扭矩12N.m，電流4A，機身高150MM，軸徑Φ14MM，鍵5，出軸長36mm。配套驅動ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。CS10-2控制器可外接電位器并且轉接板自帶電位器調速，可正反轉控制，正負限位,實時顯示頻率,限位模式切換,自帶升降速,控制器面板也可以隨時微調速度。S-350-60直流開關電源，電壓48V，功率350W，高效率，高可靠，給ZD-2HA860驅動器供電。配S-60-24，24V 60W開關電源，給CS10-2控制器供電供電 產品準備齊全后，接好線！
第二部：供電，并調節控制器如下狀態

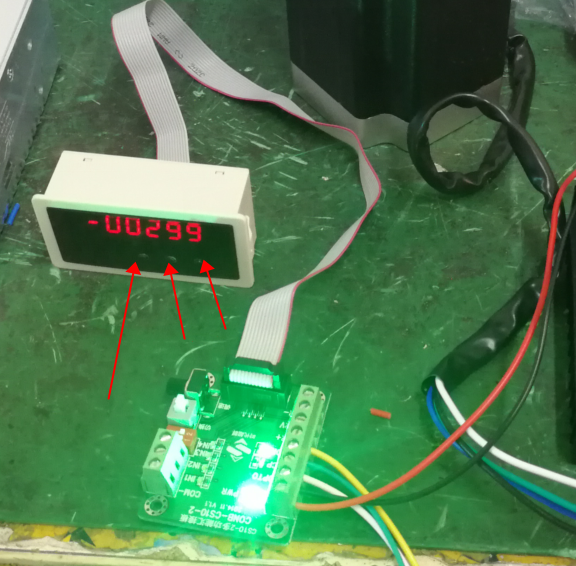

控制器面板上有三個按鈕，通電后按下第二個按鈕，電機即可轉動。再點擊一下第三個按鈕即可逐步加速，長按第三個按鈕可以快速加速。點按第二個按鈕可以逐步減速。按第一個按鍵可以暫停，暫停之后，按第二個按鍵可以正傳，按第三個按鍵可以反轉，可注意操作。 另外此款控制器可以切換到面板控制模式，具體操作如下：

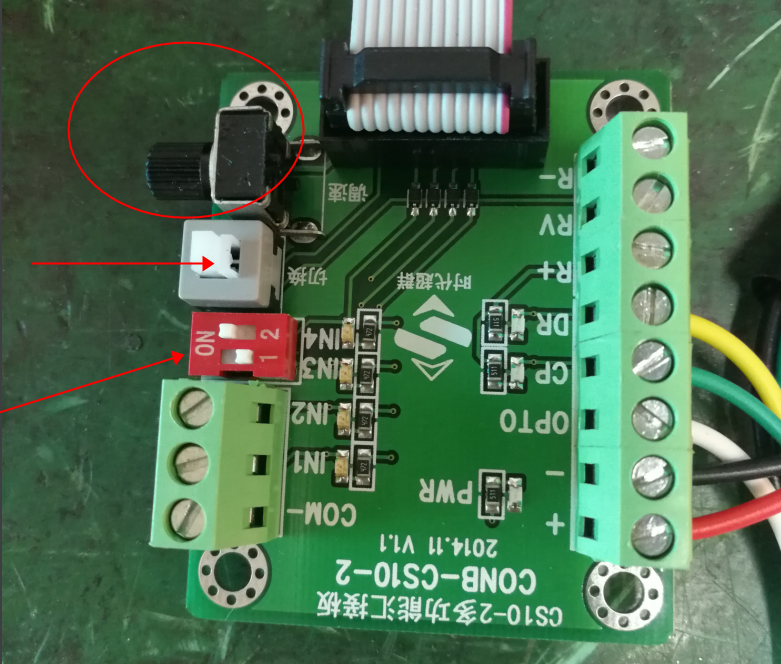

按住匯接板上的白色按鈕即可切換是控制器面板控制，此時把薄碼2波動到ON位置，旋轉調速旋鈕即可控制電機轉速。
