今天介紹一款性價比非常高的可編程控制器DY-IS,如何利用這款控制器控制導軌，做簡單的速度位置控制。DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。成功應用于螺紋機控制系統、鎖螺絲機控制系統。噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統等。
選用產品
DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。
那么如何利用這款控制器對步進電機進行簡單的速度位置控制呢
首先接好線（電機 驅動 控制 電源）

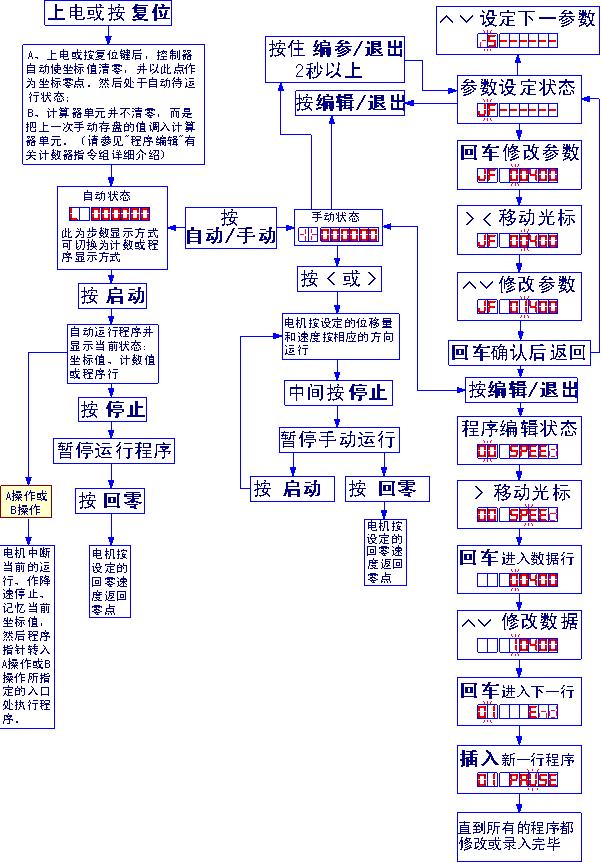

其次，按 鍵，點擊到L 0000模式，然后按 進入?yún)?shù)設置模式，然后按 進入編輯模式。屏幕顯示00 SPEED�？梢赃M(jìn)行速度設置，此時00閃爍為第0調程序，按住 確定，SPEED閃爍，然后按住確定 ，進入00000狀態，輸入相應的速度（輸入3000）然后按確定，進入01 G-LEN 位移設定(參數可以利用 進行調節，具體代表什么詳見說明書），然后按兩次進行保存，進入00000狀態，輸入相應的速度（輸入1000）然后按長安進保存，及可保存程序，關閉電源，從新上電后按即可進行程序運行。 具體操作流程如下：
