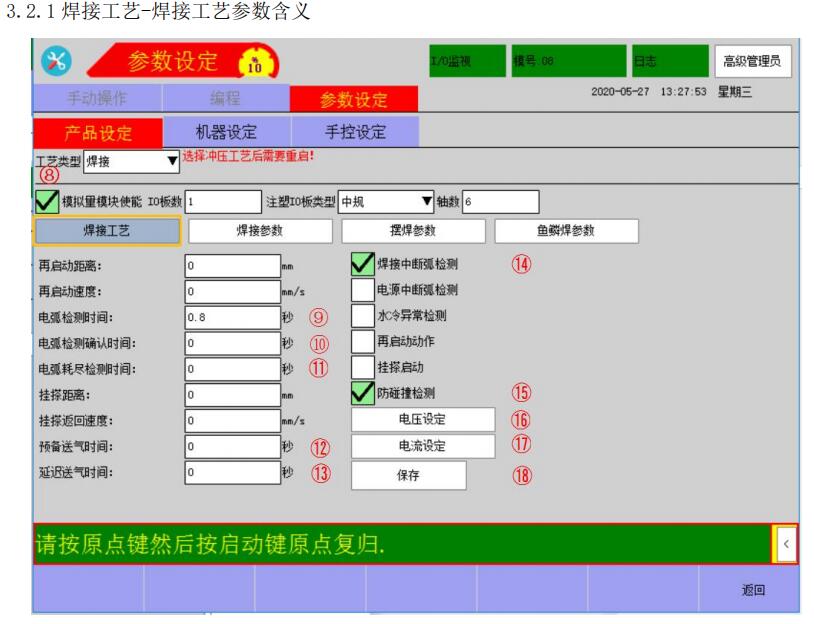

⑧模擬量模塊使能：勾選為模擬量模塊啟用，不勾選為不使用 ⑨電弧檢測時間：用于設置系統發出起弧后延時多長時間去檢測。 ⑩電弧檢測確認時間：用于設置系統檢測到起弧成功信號持續時間，即系統要連續檢測起弧成 功信號持續該參數時間才認為起弧成功。 ⑪電弧耗盡檢測時間：用于設置系統檢測到熄弧信號持續時間，即系統要連續檢測到熄弧信號 持續該參數時間才認為熄弧成功 ⑫預備送氣時間：用于設置系統準備起弧時提前多長時間送保護氣體 ⑬延遲送氣時間：用于設置系統準備熄弧后延遲多長時間關閉保護氣體。 ⑭焊接中斷弧檢測：用于設置是否有斷檢測功能。當該功能有效時，焊接中途斷弧，系統會停 止焊接動作，并保存斷弧點；下次再啟動時，機器人返回斷弧點再起弧后 運行 ⑮防碰撞檢測：用于設置是否有防碰撞功能。當該功能有效時，防碰撞傳感器動作時系統會 停止焊接動作，并伺服下電 ⑯電壓設定：點擊后可進行機器人與焊機模擬量電壓匹配設定 ⑰電流設定：點擊后可進行機器人與焊機模擬量電流匹配設定 ⑱保存：焊接工藝頁面參數點擊保存后參數寫入生效，否則不生效

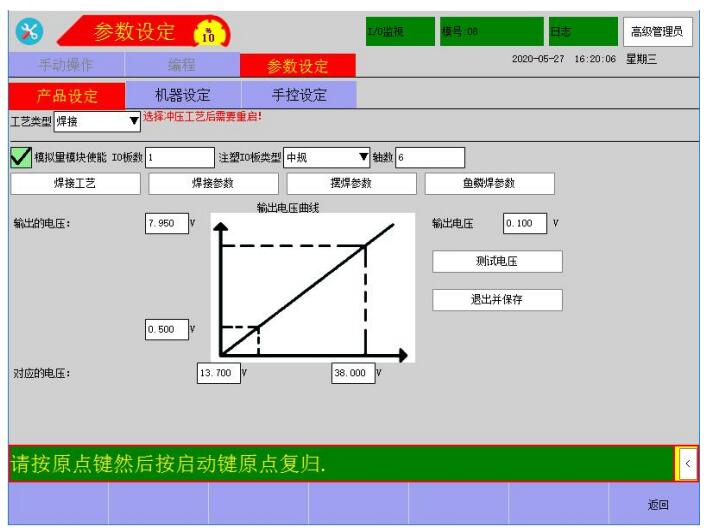

DA2 電壓匹配設定：進入“電壓設定”頁面→在“輸出電壓”處填入要測試的電壓（該值為模 擬量，輸出給焊機 DA2 的電壓值，從 0V 開始測試，直到焊機電壓監控面板頁面發生變化，測 試出的該值變化值為最小值。從最小值繼續測試，直到焊機電壓監控面板頁面不發生變化，測 試出的該值****變化值為****值）→點擊“測試電壓”，模擬量模塊開始輸出對應電壓值給焊 機，“測試電壓”按鈕長按有效，松開后自動復位。→將測試所得的****值 7.950V 與最小值 0.500V 分別填入左上方，“輸出的電壓”****曲線點位置與****曲線點位置。并將輸出的模擬量電壓 對應的焊機面板電壓監控值，填入“對應的電壓”→DA2 電壓模擬量匹配完成。
