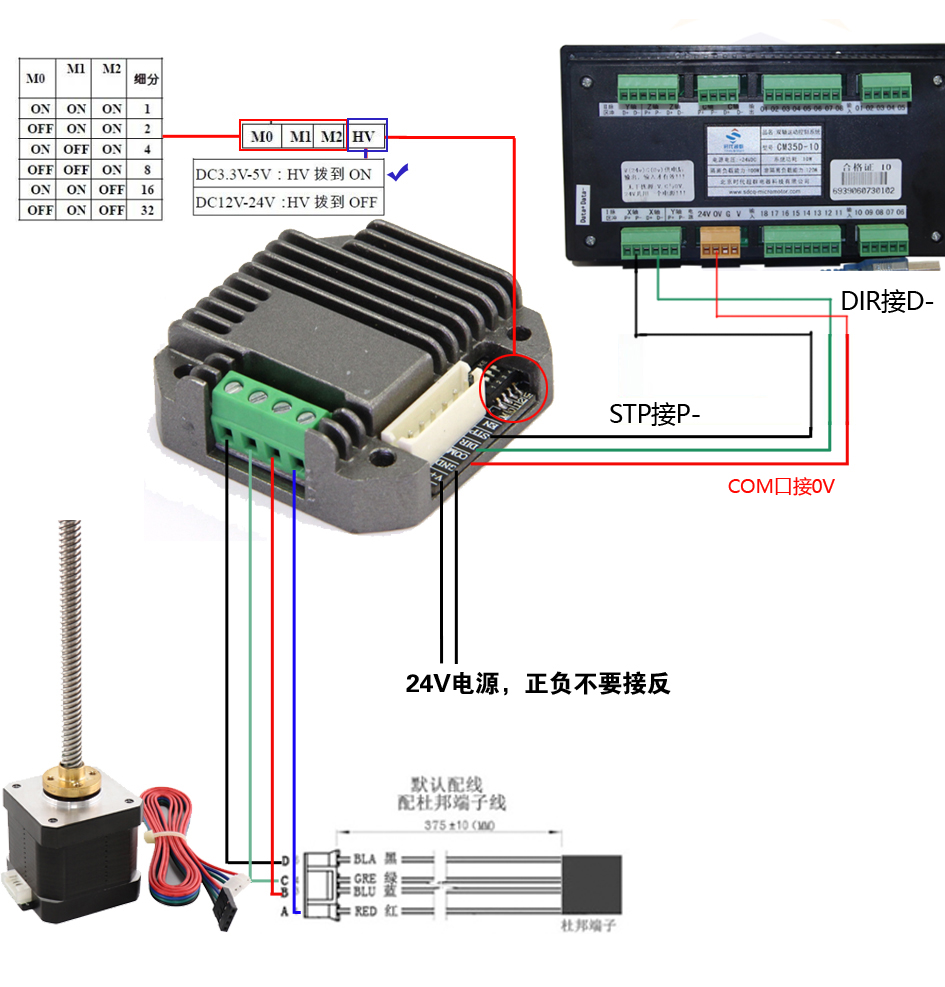

時代超群ZD-M42P如何和CM35系列控制器接線使用 電機和驅動的接線是如上圖所示，最關鍵的是控制部分的接線，驅動器的STP接控制器的脈沖負，驅動器的DIR接控制器的方向負，驅動器的COM接24V的負極。 具體產品介紹如下：
上圖為時代超群42B48AT0808B-10滾珠絲桿直線電機，機身長48MM，扭矩0.58Nm，電流1.7A，絲桿長100MM，絲桿直徑8MM，導程8MM。電機結構簡單、反應速度快、靈敏度高、隨動性好、密封性好、不怕污染、適應性強，和控制系統相配合，可做到0.03mm的位移精度，T行絲桿具有一定的自鎖能力。 系列參數如下：
產品特點 ☆ 微型設計，安裝便利，可與 57 步進電機一體化 ☆ 散熱鑄鋁封閉型外殼 ☆ 停止運行時自動半流,無鎖相噪聲 ☆ 并行接口高速光電隔離,兼容3.3-5V 和12-24V 邏輯電平 ☆ 電流 2-4.5A 連續可調 ☆ 1/2/4/8/16/32/64/128 細分可選 電氣接口
兼容 3.3V-5V 和 12V-24V 用戶級，脫機信號可選接。 注意：用戶系統使用 3.3V-5V 時，撥碼開關 HV 撥到 ON（見 3 電氣接口） 用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF
聯系方式：QQ:467102884 電話：18710050116（劉女士）
