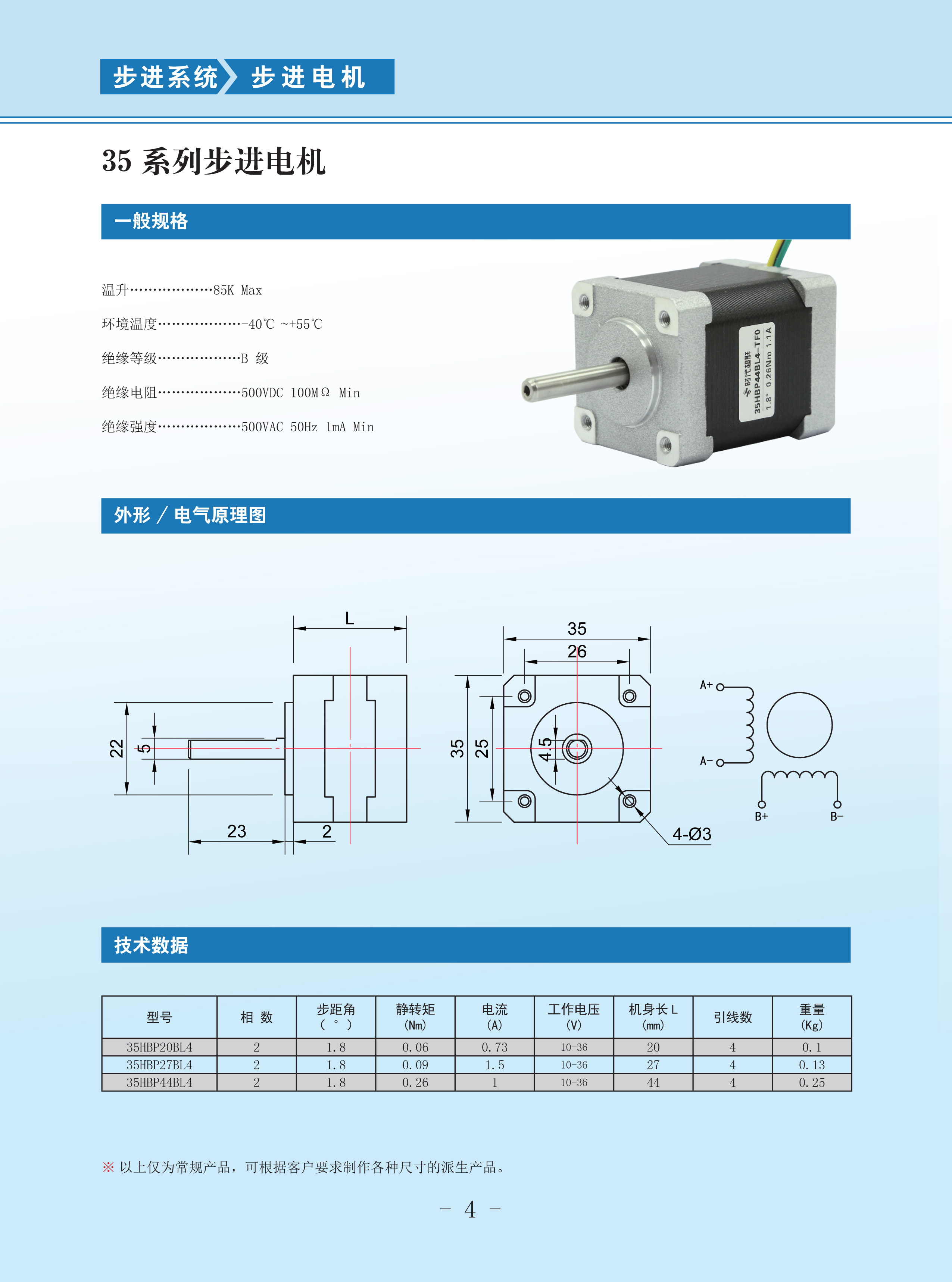

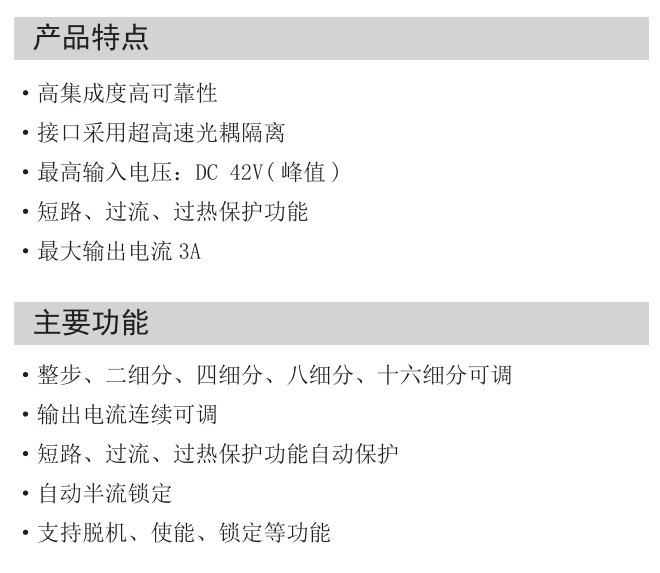

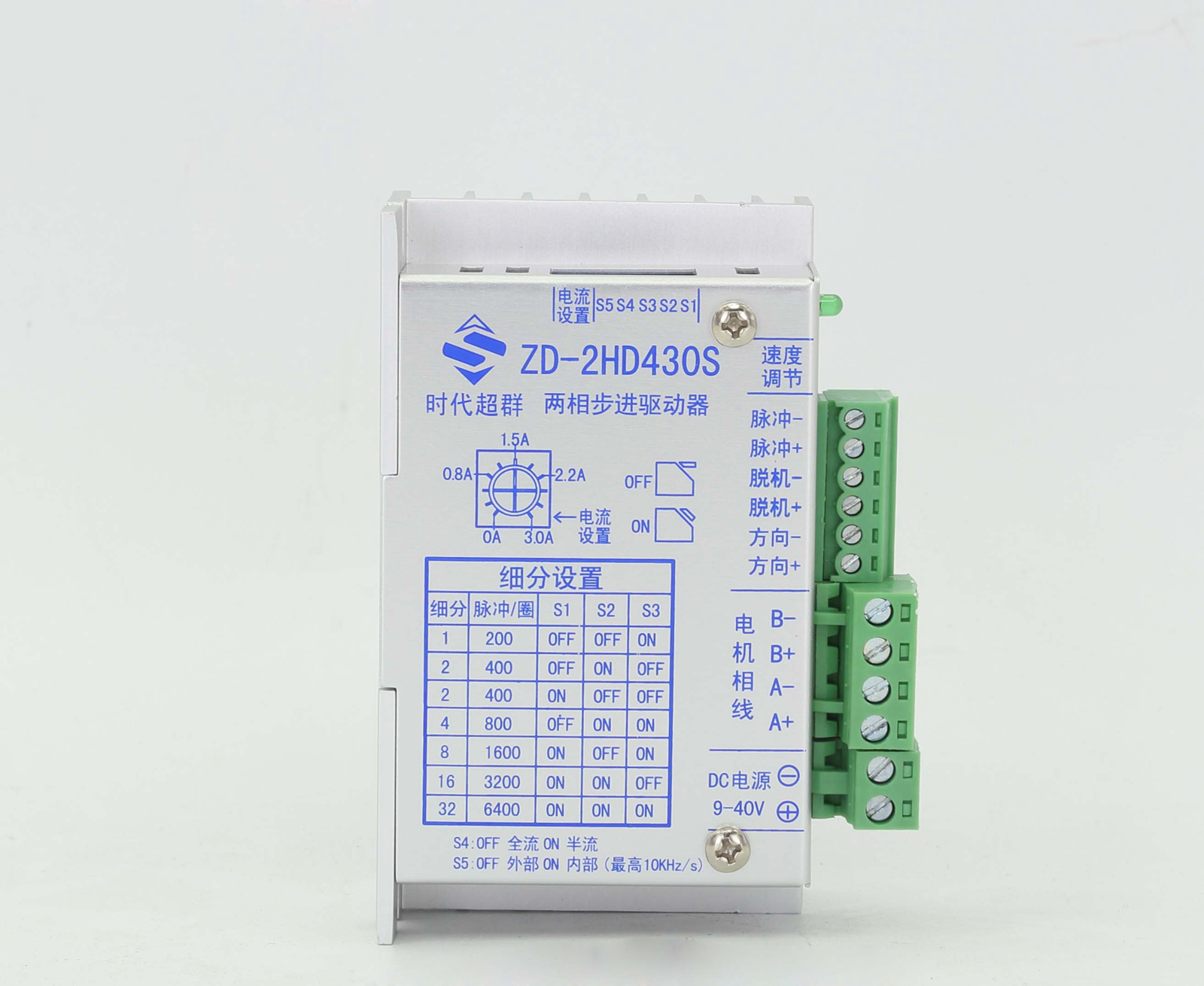

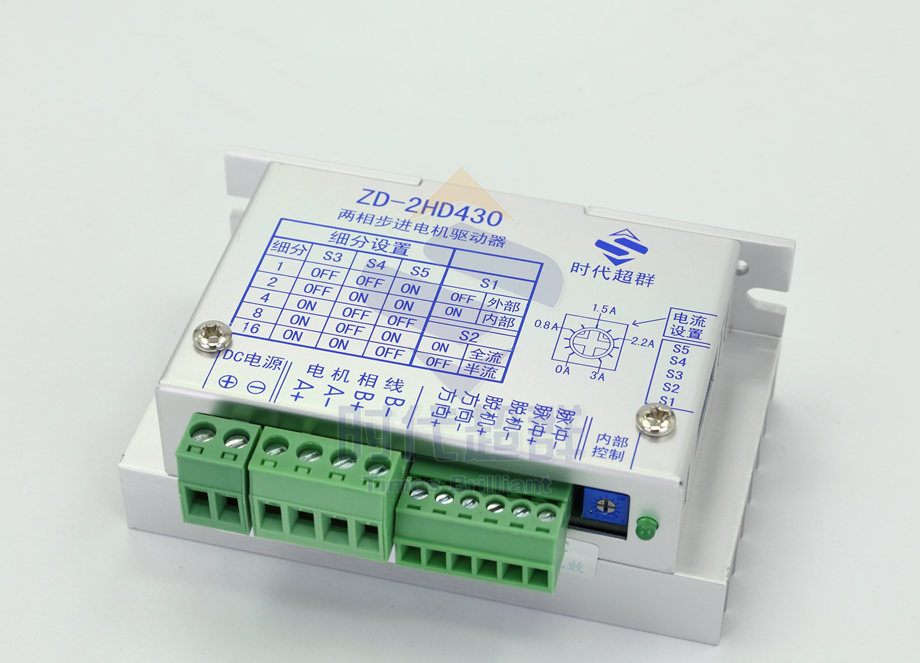

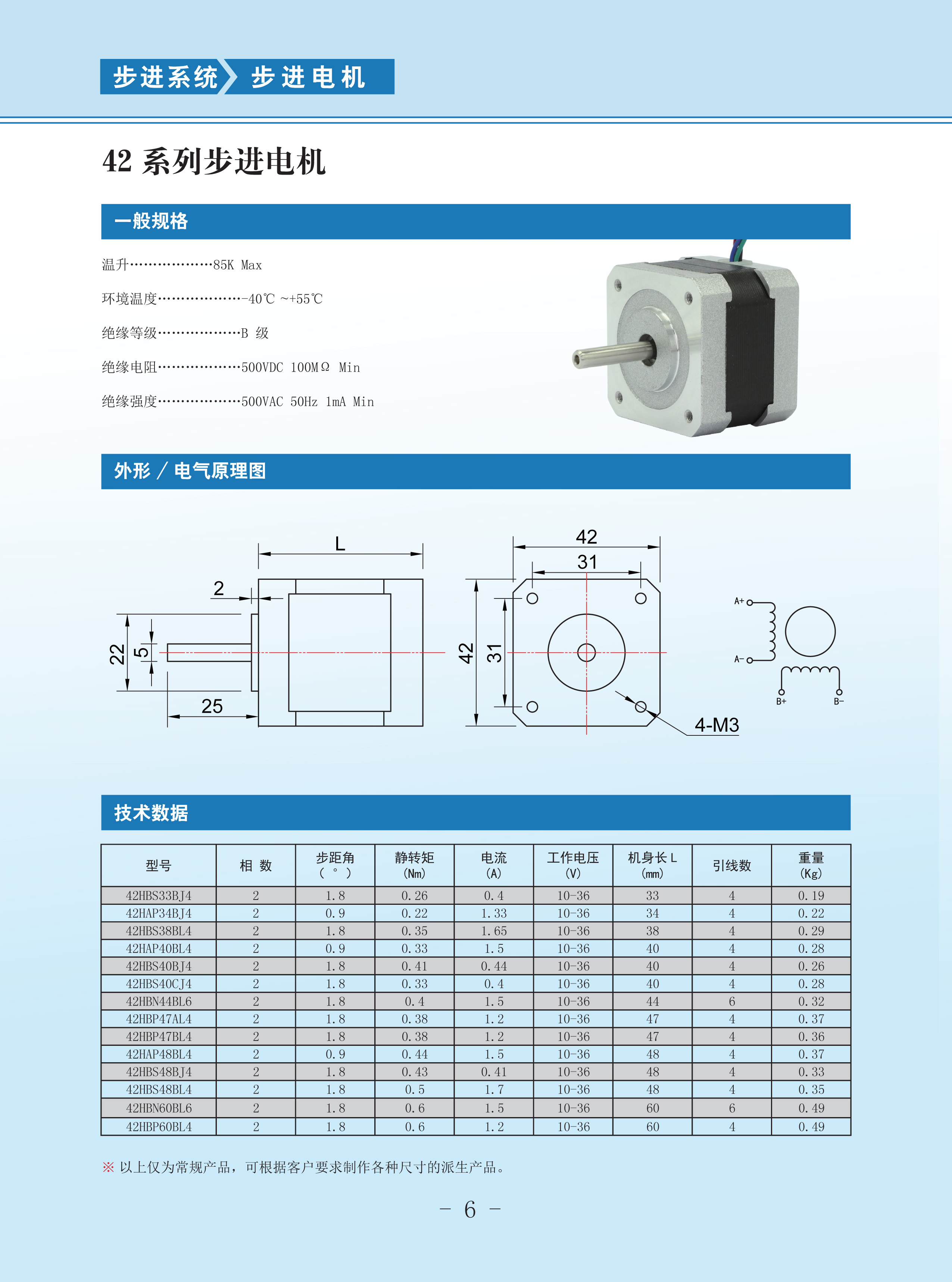

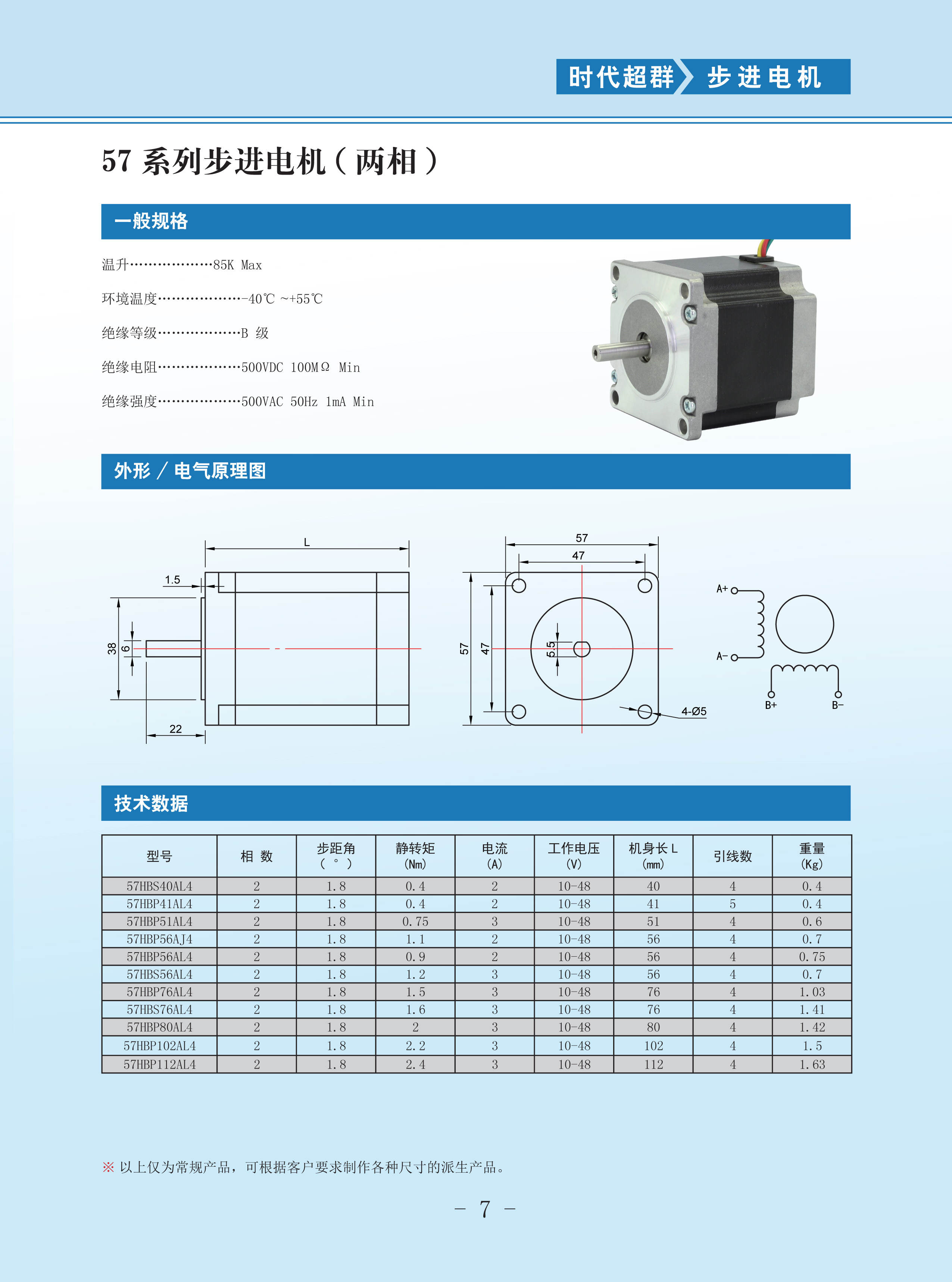

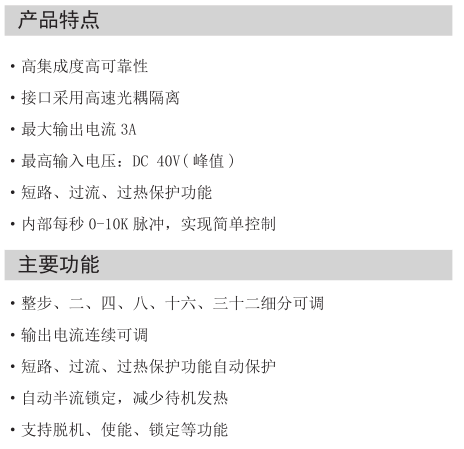

ZD-2HD430與ZD-2HD430S均為常用的兩相步進電機驅動器，兩者****輸出電流3A;整步、二細分、四細分、八細分、十六細分可調;輸出電流連續可調;短路、過流、過熱保護功能自動保護;自動半流鎖定;支持脫機、使能、鎖定等功能。兩相57及以下電機，包括35、42、57可搭配高性能數字步進電機驅動器ZD-2HD430或ZD-2HD430S來使用！

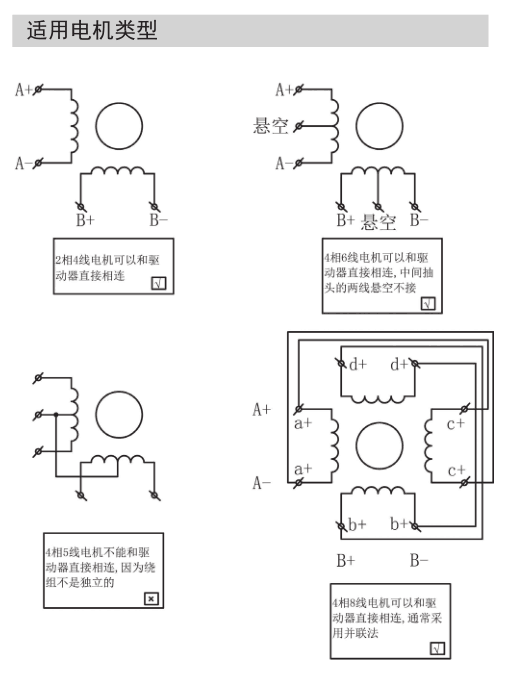

驅動器接線方式示意圖如下：
![QA4]TW{7%S34A8XD$(D3342.png](/ueditor/asp/upload/image/20170830/15040649559674910.png "QA4]TW{7%S34A8XD$(D3342.png")

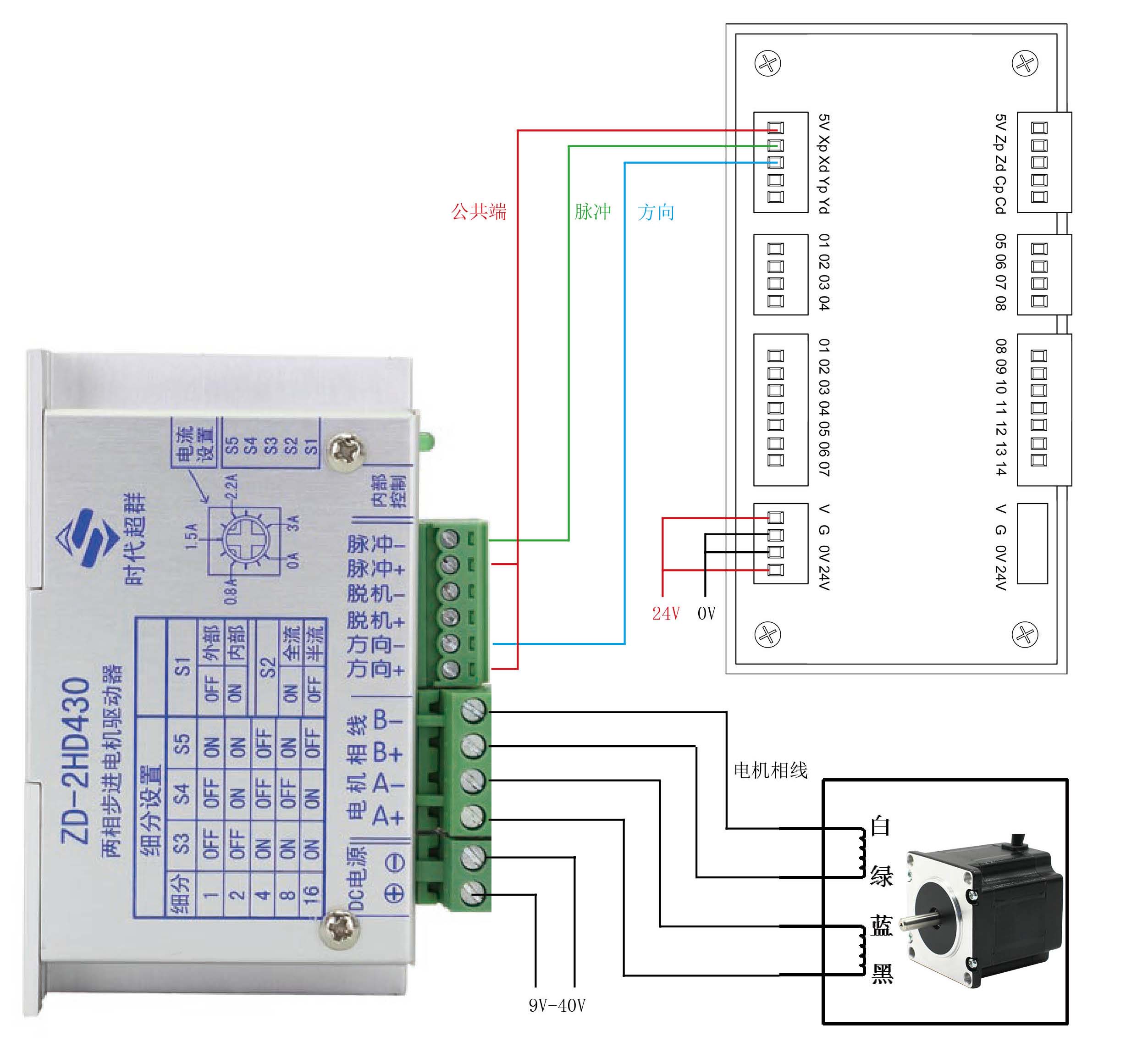

另接線要點須知：
1.電機與驅動器連接 兩相步進電機需區別A相B相，白綠一相，藍黑一相 三相步進電機相序不分 2.驅動器與控制器接線
驅動器脈沖正PUL+和方向正DIR+接控制器公共端 驅動器脈沖負PUL-接控制器脈沖CP 驅動器方向負DIR-接控制器方向DIR
3驅動器與電源接線 驅動器通常標記有正負極，注意不要反接 技術咨詢及相關配套楊工：18001308796
