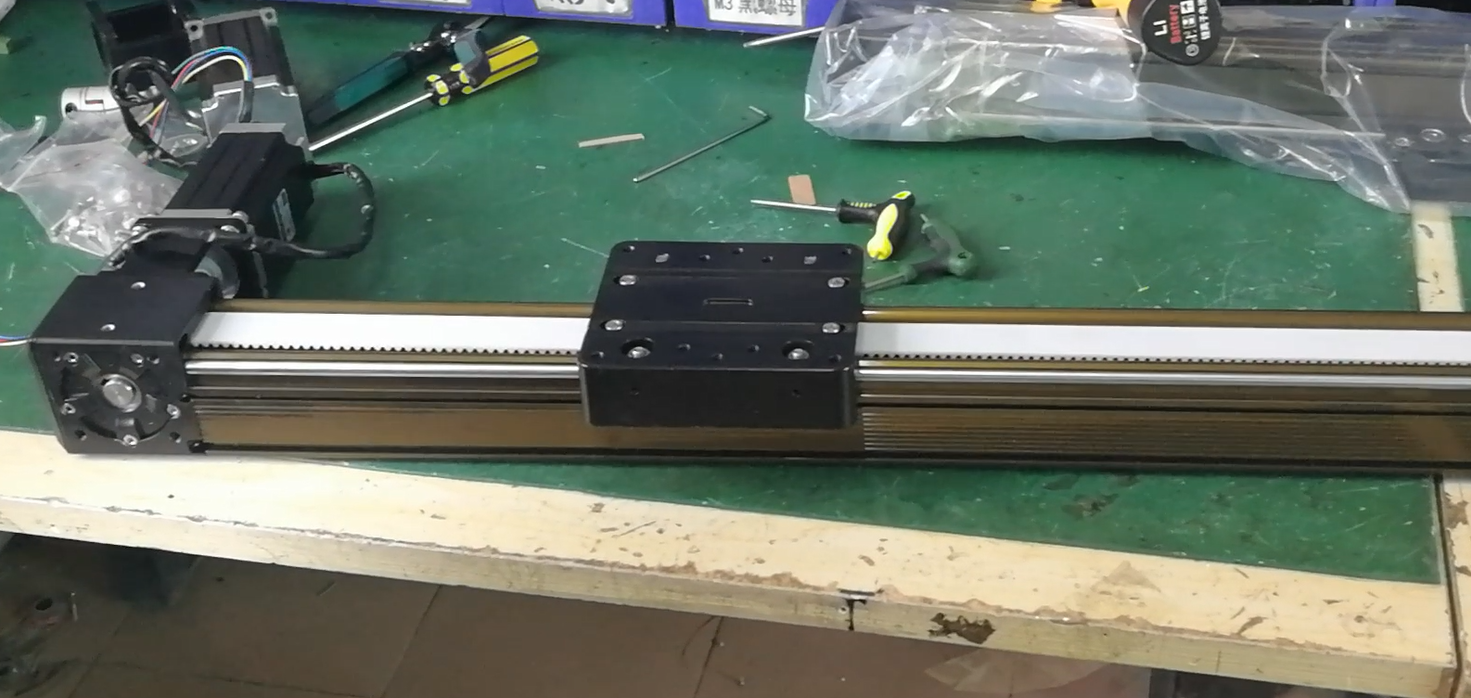

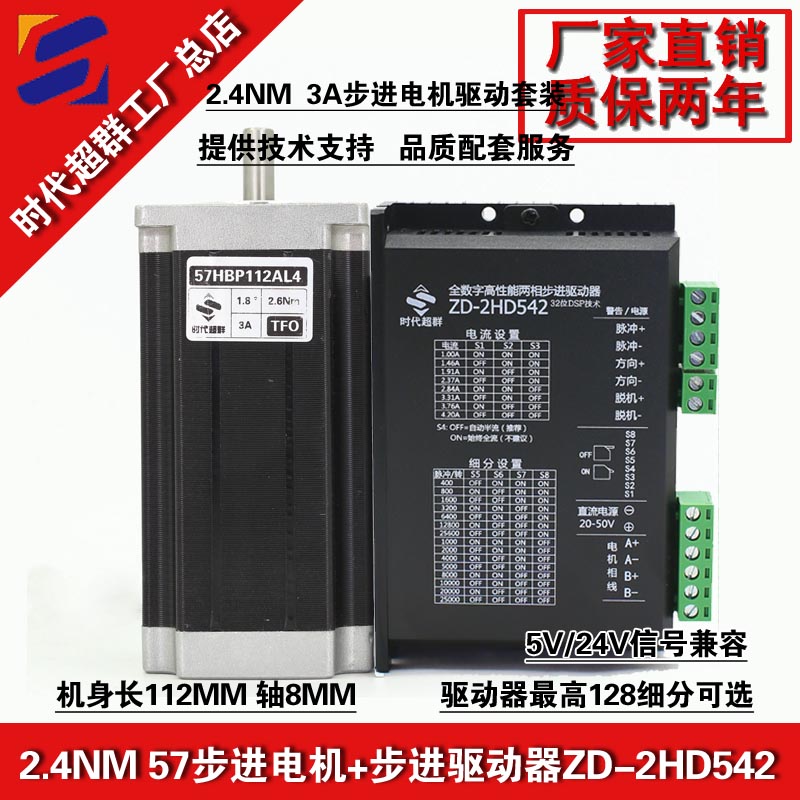

上圖為客戶定做一根有效2米的60同步帶導軌，搭配的是57步進2.8NM電機57HBP112AL4-TFA，電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.8° 扭矩2.8N.m，電流3A，機身高112MM，軸徑Φ8MM，銑扁，出軸長22mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。  配套驅動ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4

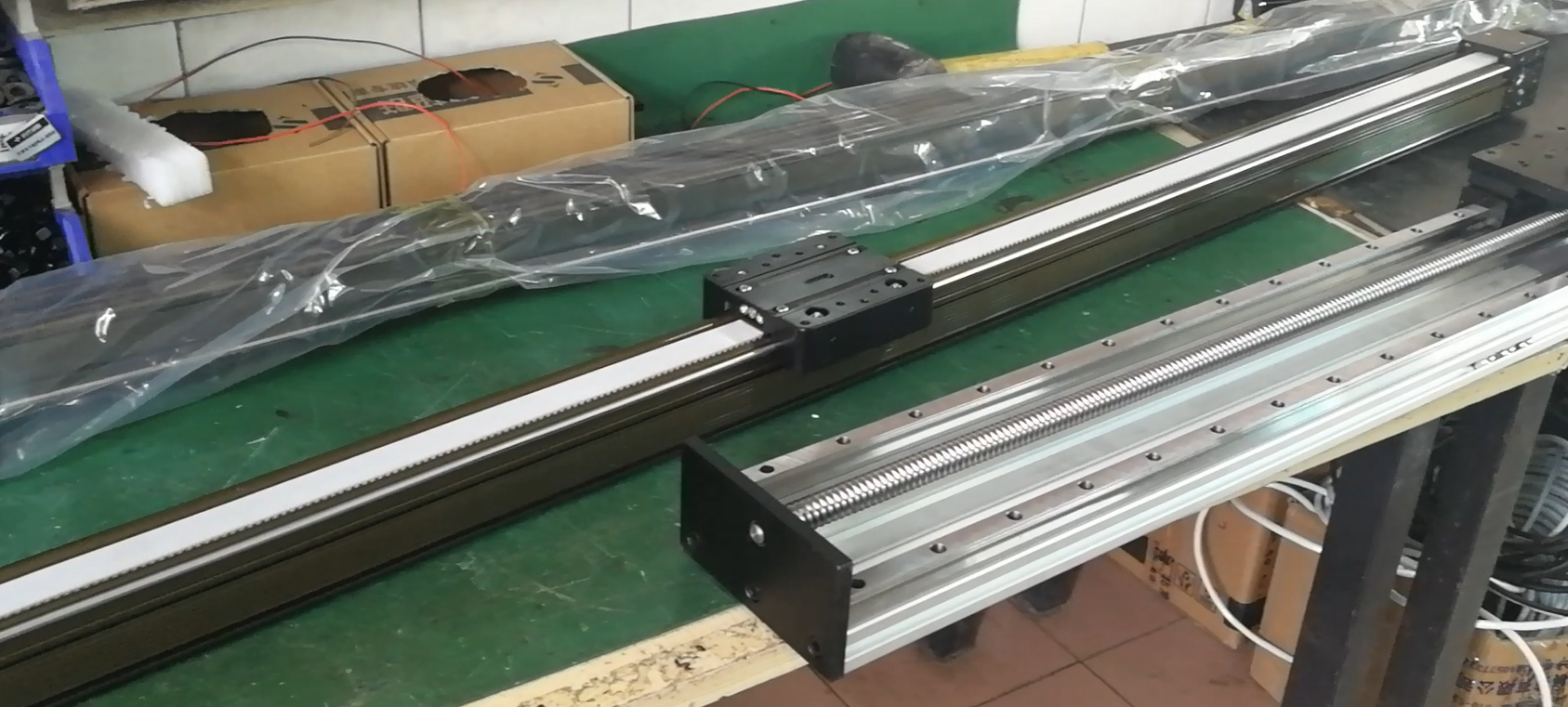

DS60M125系列同步帶導軌，可配57/86電機，此系列同步帶有效行程可做到50mm-3000mm，水平載重60kg.垂直承載力30KG,同步帶采用高剛度鋁合金做機體；運行速度快，****可到15米/秒；有效行程大，最長可做到3米。
此類型滑臺由同步帶傳動，噪音輕，有效行程選擇空間大，負載力矩大，速度快；此系列同步帶可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
