（1）
（2）

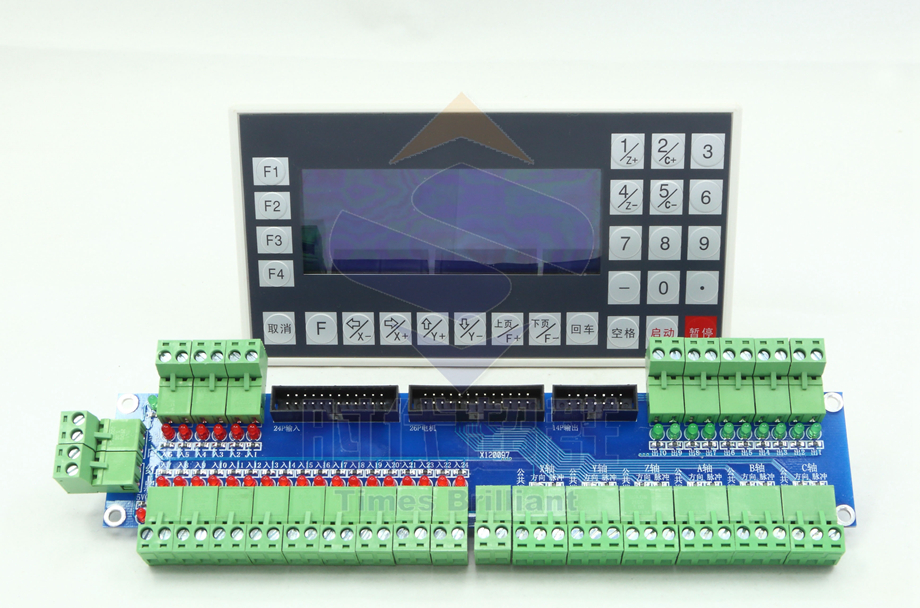

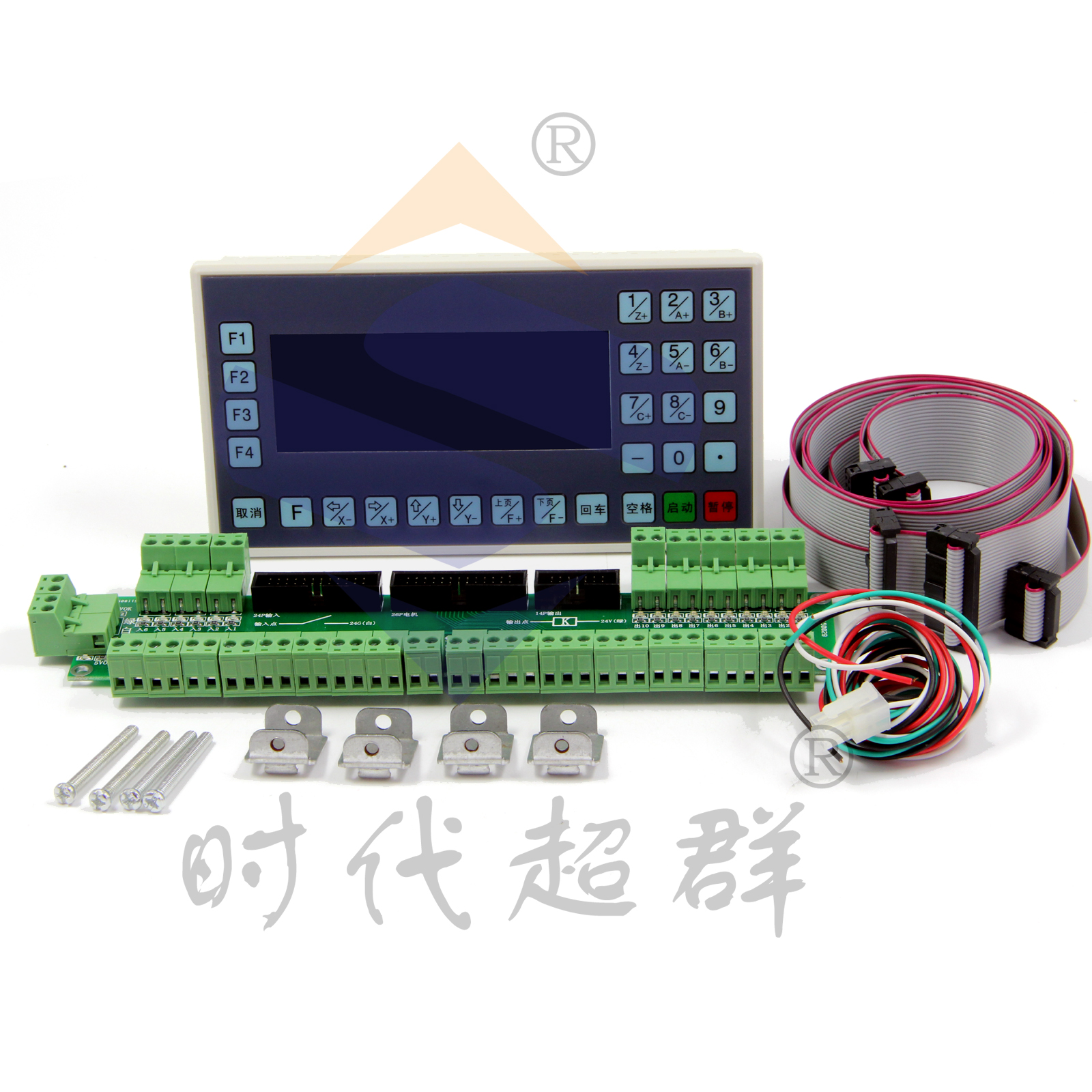

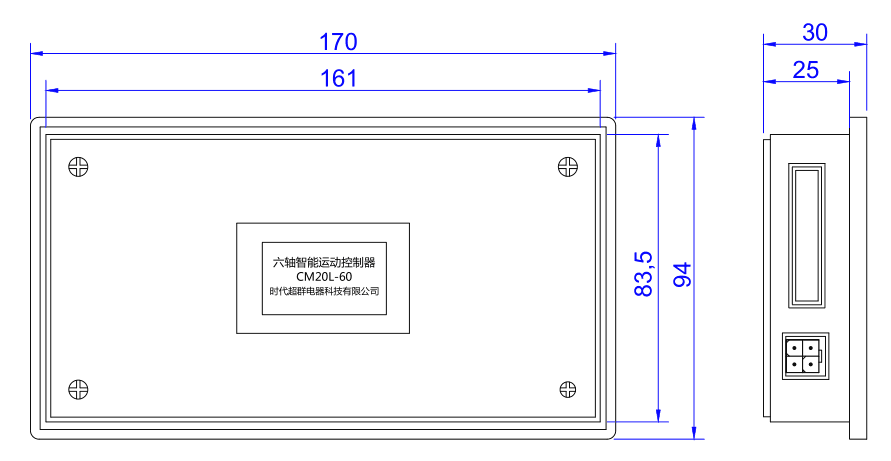

CM20L-60K(圖1)與CM20L-60(圖2)控制器可控制六個電機運動，可實現點位、直線、圓弧插補的操作。具有循環、跳轉、子程序、中斷、隨動、測位等功能。支持中文、英文，文字指令、GM 代碼。簡單、清晰的參數給您的操作帶來方便和快捷。輸入 / 輸出的設置功能可方便您的使用和維修。 首先，CM20L-60k是CM20L-60的升級款。外觀尺寸是一樣的，如下：
其次功能上有所調整 一、（1）CM20L-60 參數設置：可設置與加工、操作有關的各個控制參數，使加工效果達到****狀態。 手動操作：可實現高、低速手動、點動、回程序零、回機械零等操作。 程序管理：可對當前加工程序進行修改、保存。 自動加工：可實現單段 / 連續、空運行、暫停等功能。 示教編程：可使用示教編程或選擇示教 外部手動：可定義多種外部手動功能，以方便使用 自由選擇輸入功能：使有限輸入口可實現各種用戶需求 指令豐富：17 條多功能指令，能滿足您的各種功能需要 快速點位：名軸可以****速度分動，以提高效率 （2）CM20L-60K 參數設置：可設置與加工、操作有關的各個控制參數，使加工效果達到****狀態 手動設置：可實現高、低速手動、點動（增量方式，****方式）、回程序零、回機械零、坐標清零、計 數清零、開關輸出點等操作 程序管理：可對程序進行編輯、修改、新建、讀入、保存、刪除、發送程序、接收程序、下載開機畫面 自動加工：可實現單段、連續等功能 自由選擇輸入功能：使有限輸入口可實現各種用戶需求 中文指令 ：1.程序結束2.直線插補3.延時等待4.輸出狀態5.循環檢測（可用于循環、檢測功能 ）6.計 數器7.回機械零8.子程序9.變量操作。一條指令分別有一到三個子功能。 二、技術指標有區別： 型號CM20L-60 最小數據單位：0.001mm ****數據尺寸：±9999.999mm 快速點位運動限速：8000mm/min ( 脈沖當量為 0.001 毫米時 ) ·****加工速度限速：8000mm/min ( 脈沖當量為 0.001 毫米時 ) ·****脈沖輸出頻率：150KHz ·控制軸數：6 軸 (X,Y,Z,A,B,C) ·聯動軸數：直線 4 軸 (X,Y,Z,C)，圓弧 2 軸 (X,Y) 電子齒輪：分子 (n):1-65535, 分母 (m):1-65535 ·系統主要功能：自動、手動、程序編輯、系統參數、自檢、設置等
型號CM20L-60K ● 液晶顯示器：(分辨率:192×64)4.3寸 ● 專用運動控制芯片：(信號輸出為:5V TTL) ● 輸入、輸出：(16路光電隔離24V 輸入,8路光電隔離24V 輸出) ● 程序量：可儲存40個不同工藝的程序 ● 程序行：每個程序有1000行程序行，一行程序等于一個指令，一個指令等于一個動作 ● 編程方式：表格式編程。N00 為第一行 N01 為第二行，以此類推 ● 執行方式：表格式執行。一行行的往下執行，如按下啟動，運行加工程序，控制器執行N00 動作，再執行 N01 動作...以這種表格方式一行行的往下執行 ● 最小數據單位：0.001mm ● ****數據尺寸：99999.999mm ● 單軸****脈沖輸出頻率：100KHz ● 單軸****脈沖輸出頻率： ● 控制軸數：4 軸（X 軸 Y 軸 Z 軸 C 軸） ● 電子齒輪：X 分子 1-9999 ， 分母 1-9999 三、兩種控制器配套電源稍有不同，CM20L-60老款控制器需要配套雙路開關電源來用，新款CM20L-60K只需要直接接入24V直流電源就可以！ ****研制的“運動控制器”采用高性能 32 位 Cpu，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。廣泛應用各種機床設備... 技術咨詢 楊工：18001308796 QQ：1755105676
