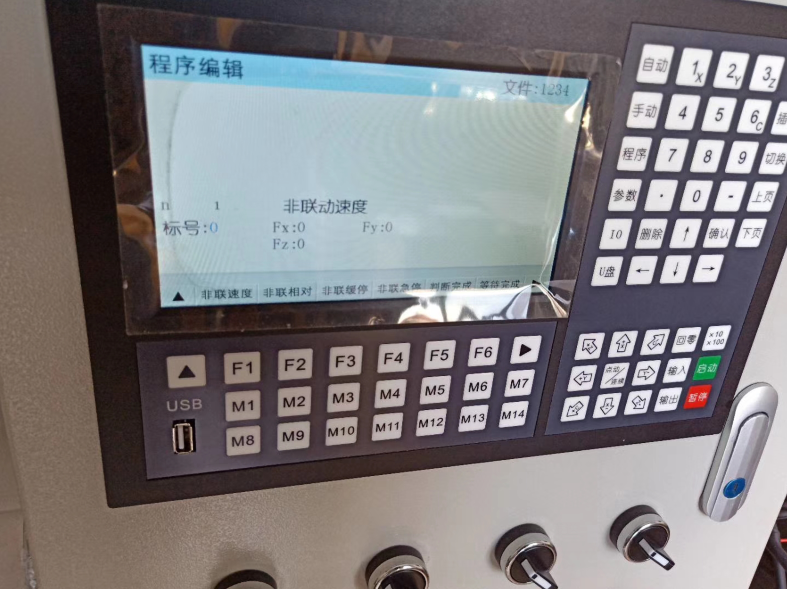

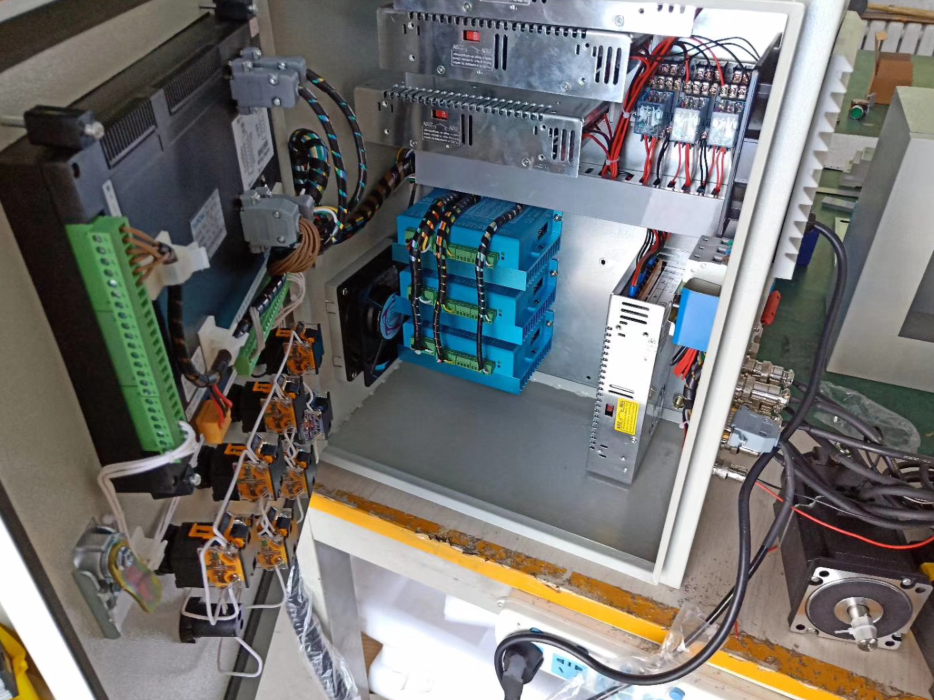

上圖為客戶定做的一套三軸控制系統，控制三臺86系列8.5NM閉環步進電機做聯動或非聯動控制。CM60D最多支持六軸控制，可實現四軸聯動。兩軸非聯動控制。
微數控CM60D運動控制器，兼容 TC55 A 運動控制器的功能，采用 ARM 和專門的運動控制芯片，外部和內部供電采用光耦隔離的方式，實現高性能穩定的控制能力，配備 7 寸彩色液晶顯示器，分辨率為 800*480,4 個進給軸，一個模擬軸，帶一路標準手脈 MPG 接口，為自動化應用、機械設備、科學實驗帶來了實實在在的解決方案。我們經過多年的用戶體驗和技術更新，目前控制器支持聯動和非聯動兩種運動模式，提供 20 個程序儲存，每個程序可編寫 999 行。靈活的運動控制，簡潔的功能架構，方便用戶使用。

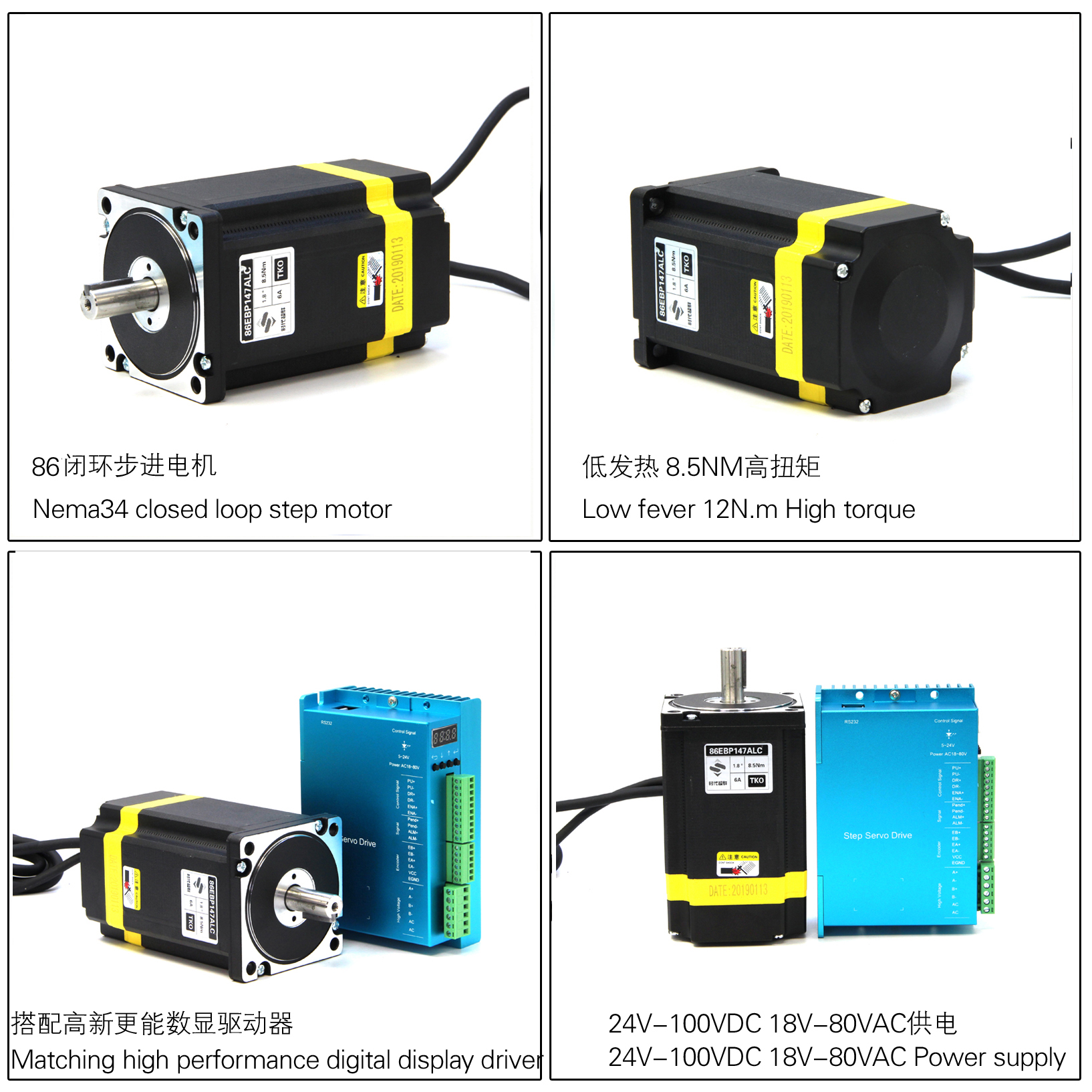

上圖為時代超群86系列 8.5nm步進電機套裝86EBP147ALC-TK0高速大扭矩 閉環控制 額定轉速高達1200轉！ 空載****轉速每分鐘可達到3000轉。編碼器1000P。編碼器線長和電機線長為2mm。電流范圍0~7.2A，電壓范圍AC18~80V/DC24~110V。適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。

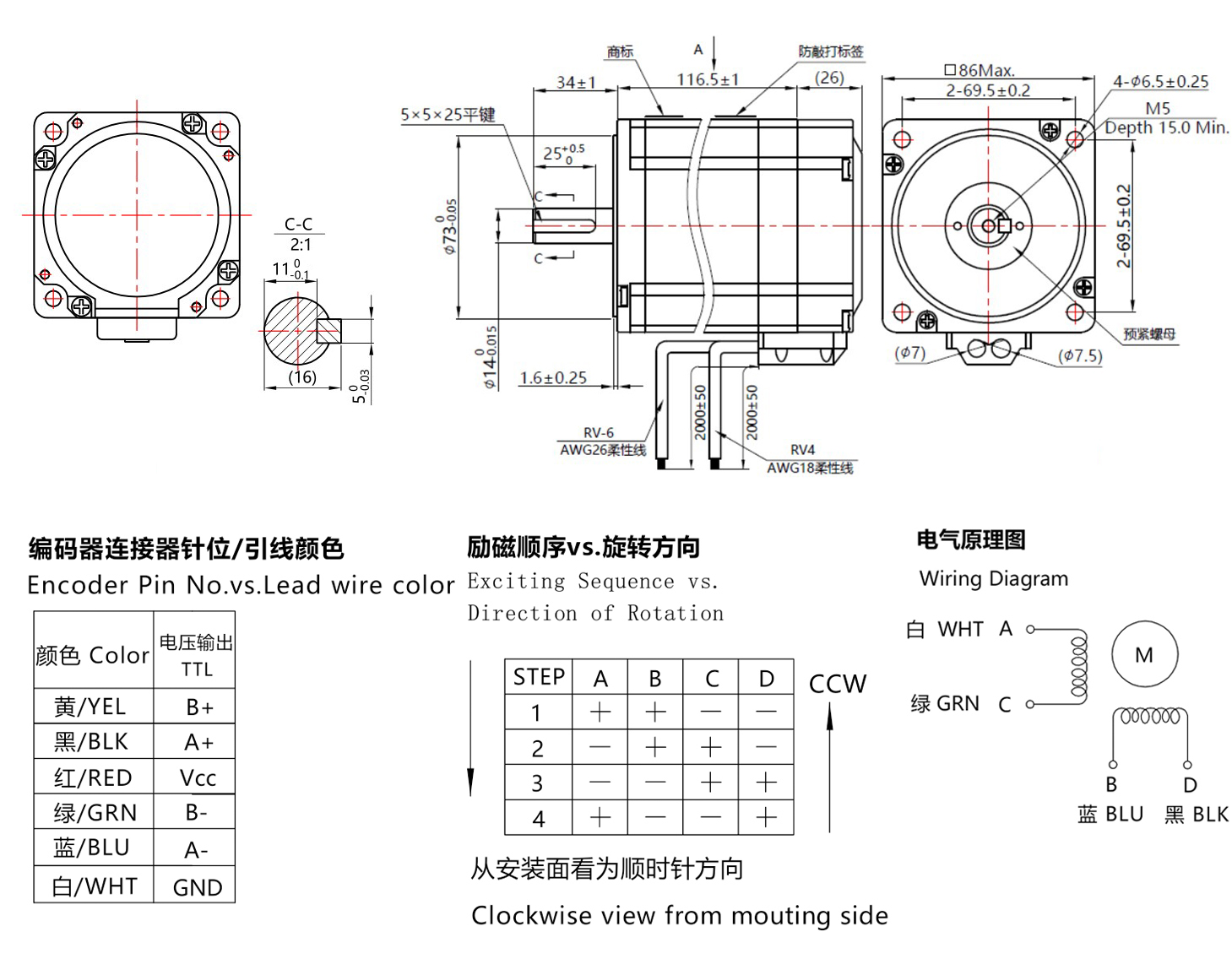

產品尺寸圖如下：
配套ZDM-2HA865 為新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 (57/60) 和 86 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，對于交流伺服系統具有極高的成本優勢。 聯系方式：QQ:467102884 電話：18710050116（劉女士）
