工件名稱：80公里工程檔板 產品實物：無 材質：SGCC 1.2*1220*2830 SGCC 3.0*1220*2500 SPHC 8.0*1220*3350 鍍鋅方通 40*40*2.5 對被焊工件的要求 工件誤差：包含精度誤差、位置誤差、焊縫間隙誤差。 工件焊縫周圍10mm內不能有影響焊接質量的油、水分和氧化皮。 工件的尺寸偏差不能超過 ±0.5mm。 不同工件在夾具定位后焊縫位置度重復定位偏差不超過 ±0.5mm。 對接焊縫間隙小于0.5mm,大于0.5需人工打底。

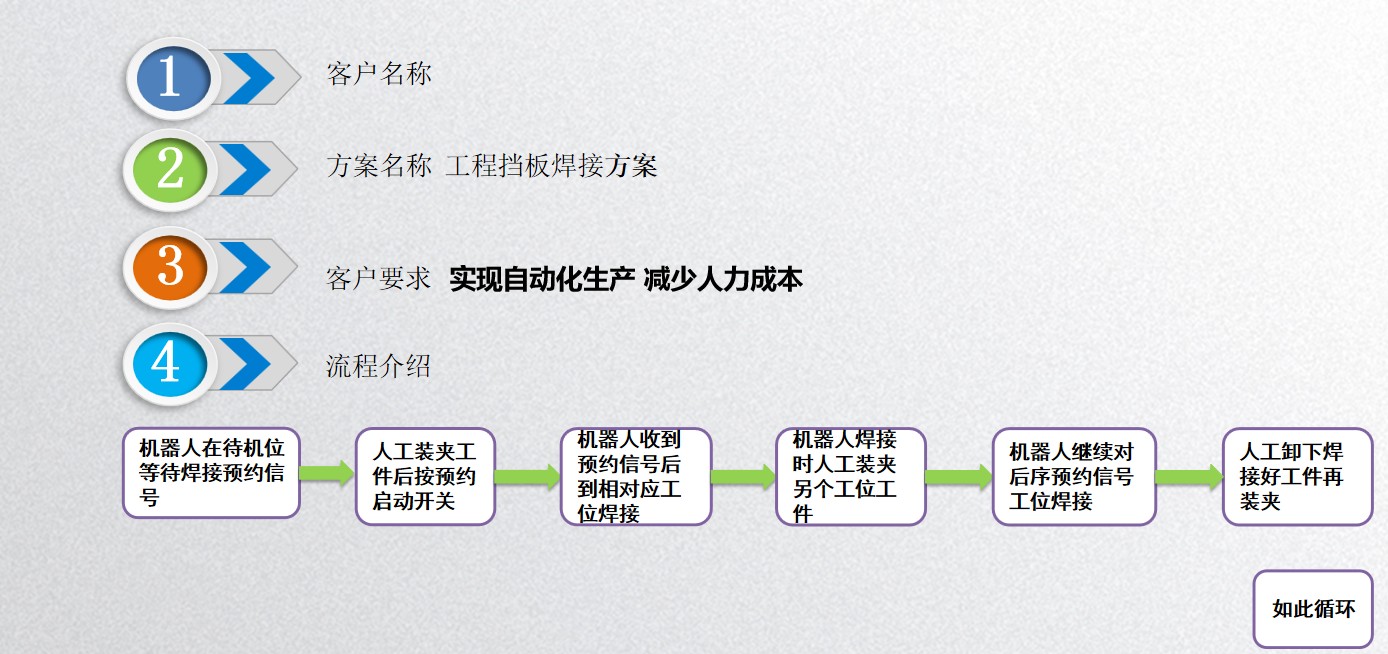

設計目標： 此專機設計實現了人工上下料，機器人自動化焊接，解決人工作業造成的操作繁瑣，效率 低，勞動強度大等問題。實現了連續、高效、高質量的自動化功能。

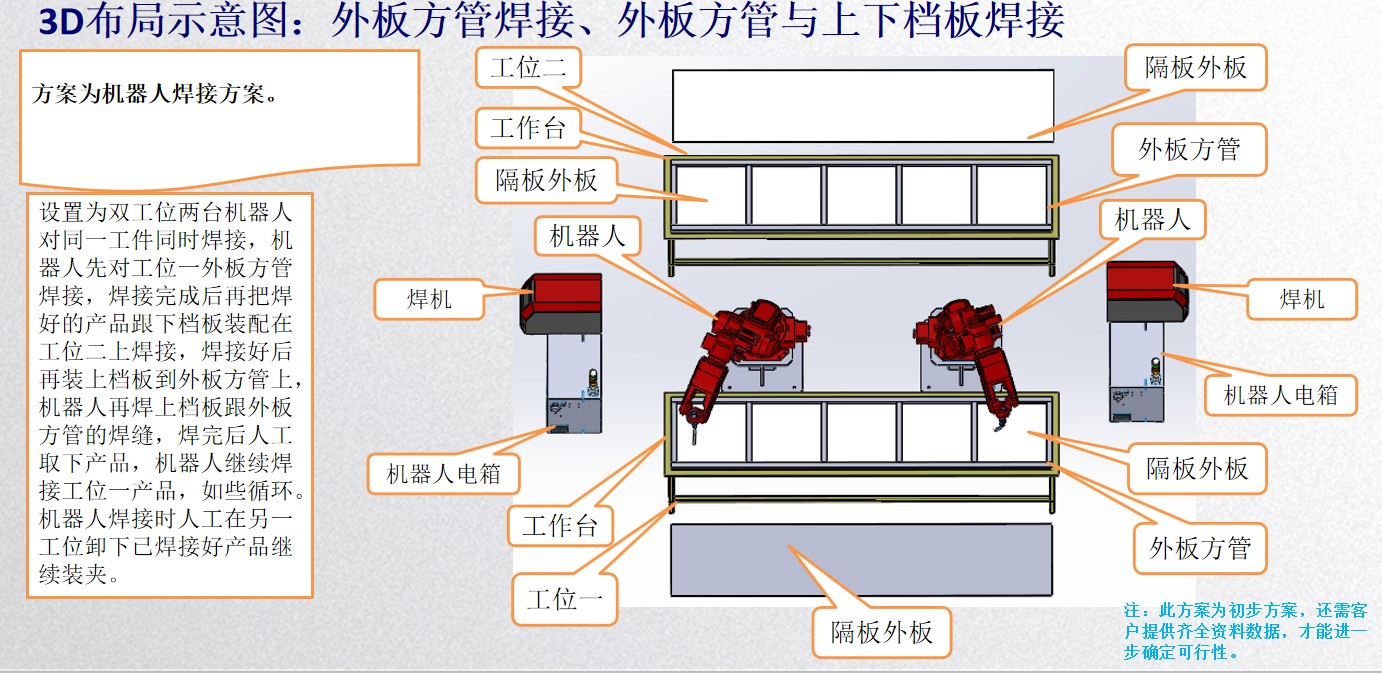

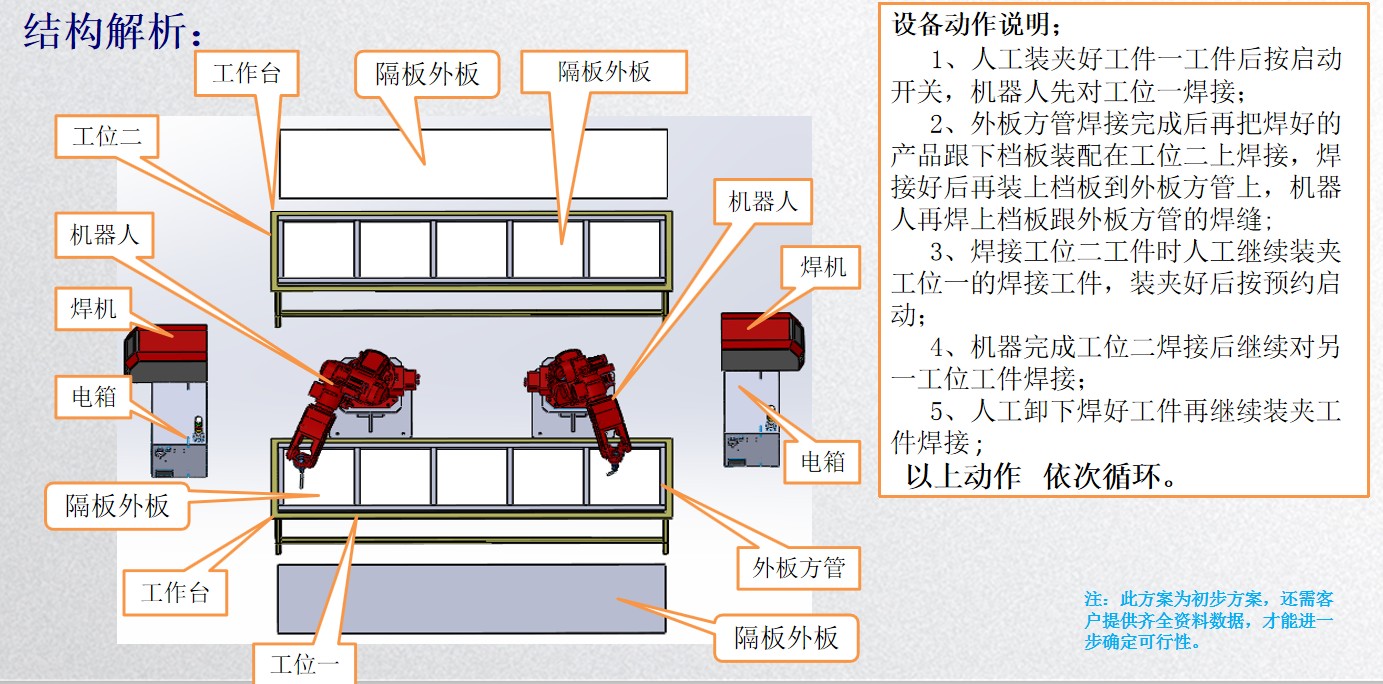

設計要求： 外板方管與擋板組件焊接放置工件臺固定焊接，設置兩工位，實現對兩工位產品交替焊 接。
